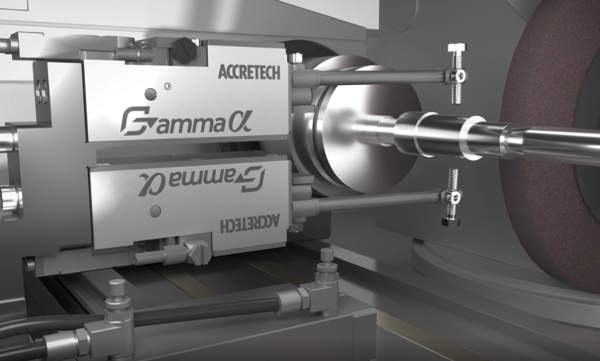

特長
精度を追及したシンプルなモデル
繰返し精度：0.1μm（4σ）
温度特性：0.08μm/℃（0.8μm/10℃）

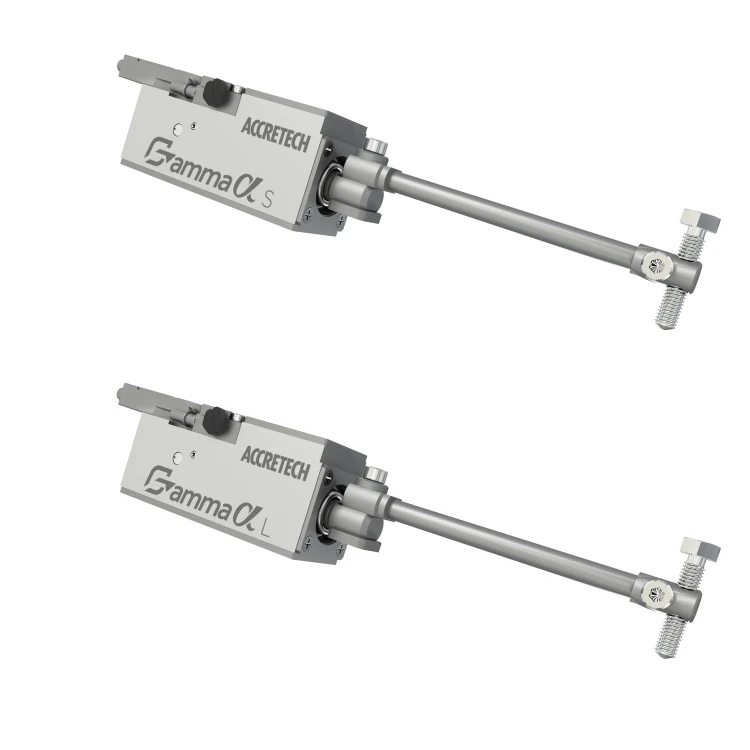

■汎用的なスタンダードモデル
※弊社標準測定条件における参考値

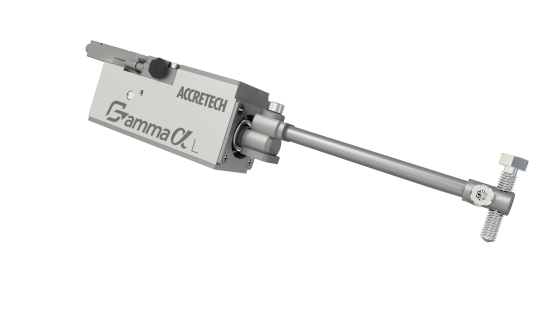

リトラクト量を重視したモデル
ワークに合わせレイアウトがし易い
リトラクト量：12.0 mm
■多様なワークやアプリケーションに対応可能
■優れた温度特性と繰り返し精度
※弊社標準測定条件における参考値
高精度
ΓⅡ、ΓⅢの基本的な構造を踏襲しつつ、内部構造や各部品の材質をより最適なものへバージョンアップ。
Γα S では、繰り返し精度0.1μm（4σ）を実現しました。
温度特性も向上し、周囲温度の変化に対する測定値の変化は0.08μm/℃（0.8μm/10℃）を達成しています。生産現場の温度変化に左右されずに高精度測定をキープできます。
高耐久性

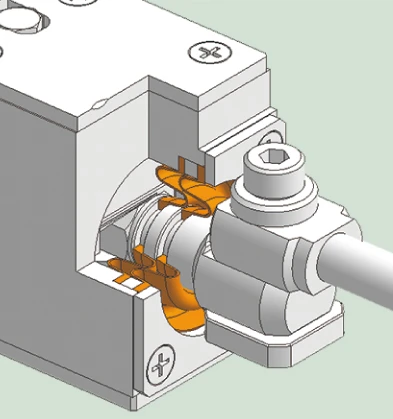

測定ヘッドの中でも破損の多い測定子のブーツを二重構造とし、耐久性をアップさせています。
また、可動部の要である支点を基礎から見直し、その剛性を向上させています。これらの改良で、信頼性の高い安定した計測を実現します。
優れた汎用性
ΓαはΓⅡ、ΓⅢゲージからの載せ替えに柔軟に対応できる優れた汎用性を有しています。また、他社製を含めた多種のゲージと取付互換性を有しています。

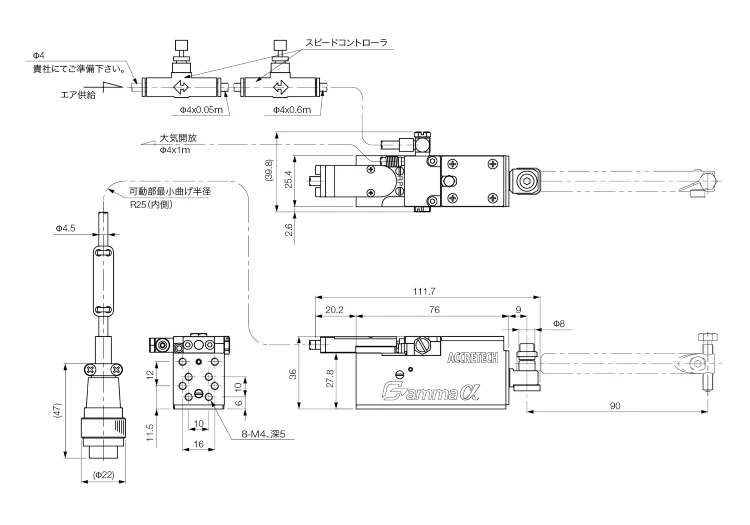

外観図
仕様
| Γα S | Γα L | ||||||
| スタンダードモデル | リトラクト量拡大仕様 | ||||||
| 型式 | ケーブル3m | S-0003 | S-1003 | S-0103 | S-1103 | L-1003 | L-1103 |
| ケーブル6m | S-0006 | S-1006 | S-0106 | S-1106 | L-1006 | L-1106 | |
| エアリトラクト有無 | ー | 〇 | ー | 〇 | 〇 | ||
| 不連続面対応 | ー | ー | 〇 | 〇 | ー | 〇 | |
| サイズシフト対応 | ー | ー | |||||
| 標準フィンガ長（mm） | 90 | ||||||
| 繰り返し精度(μm (4 σ ) ) | ≦ 0.1(± 800μm の範囲) ≦ 1.0(± 800μm の範囲外) |
≦ 0.2(± 800μm の範囲) ≦ 1.0(± 800μm の範囲外) |
|||||
| 直線性(%F.S.) | 0.5 以下 | ||||||
| 測定力(N) | 1.5 ± 0.15 | ||||||
| 測定範囲 (μm) | ± 2000 | -800 ～ 2000 | |||||
| フロント トラベル(mm) |
標準 | 0.45 ～ 0.55 | 0.12 ～ 0.15 | 0.45 ～ 0.55 | 0.12 ～ 0.15 | ||
| 最大 | 2.1 ～ 2.4 | 0.9 ～ 1.2 | |||||
| リトラクト方式 | ー |
エア式 |
ー | エア式 （エア供給でリトラクト） |
|||
| リトラクト量（mm） | ー | 1.2 ～ 1.7 （最大 6.5 ～ 7.0） |
ー | 1.2 ～ 1.7 （最大 6.5 ～ 7.0） |
12.0 ～ 12.5 | ||
| リトラクト機構 | ー | 単動エア式 （0.3 MPa ～ 0.5 MPa 清浄等級[2:4:3] 以上 のドライエア） |
ー |
単動エア式 |
|||
| 温度特性（μm/℃） | 0.08 | 0.11 | |||||
| 防水規格 | IP67 準拠 | ||||||
| ケーブルの太さ・長さ | Φ 4.5 × 3 m、6 m | ||||||
| 質量（本体) | 約0.5kg | ||||||
