特長
主軸貫通型
スペースの限られている内面研削盤において、定寸装置を搭載しながら、自由なレイアウトを実現できます。主軸スピンドルを貫通する取付のため、砥石、オートローダー、ドレス装置等の配置を妨げません。また、極小径であっても、砥石を大きく使えます。
測定はステーショナリー、オシレート両用
研削中は加工穴内に測定子が留まっているステーショナリー方式、あるいは砥石と同期するオシレート方式のいずれにも使用できます。

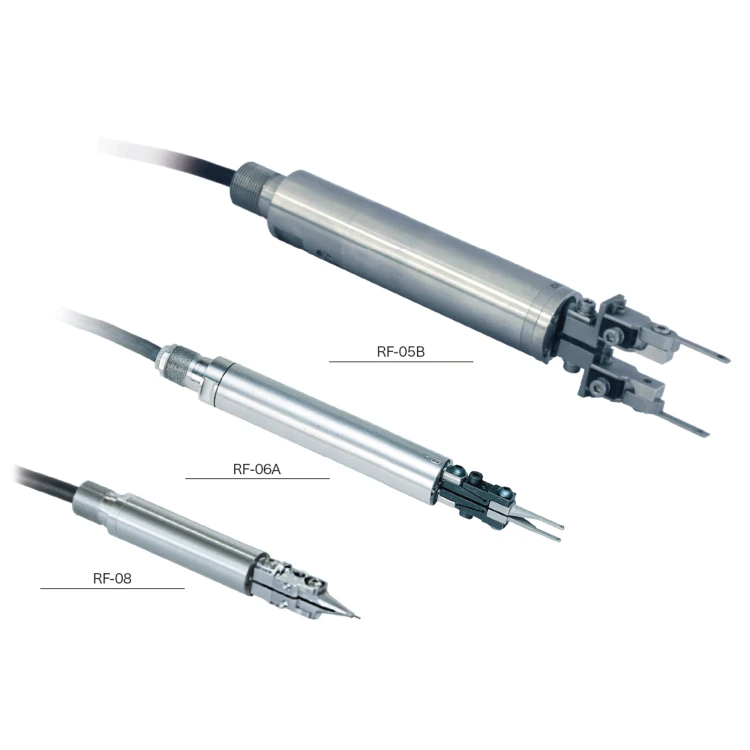

ミニチュアサイズのRF-05B
スピンドル内部にレイアウトしやすい、小型の測定ヘッドです。
外径 RF-05B: φ 24.8 mm
RF-06A: φ 15.9 mm
RF-08 : φ 15 mm

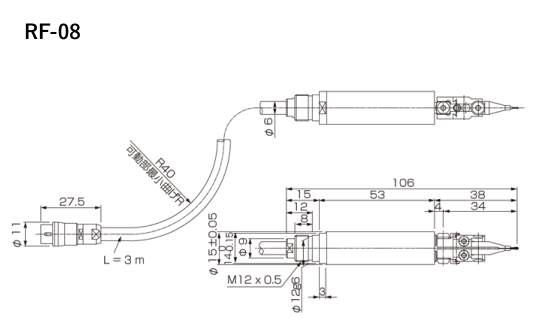

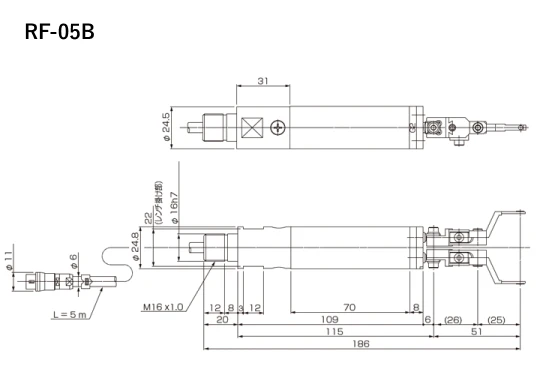

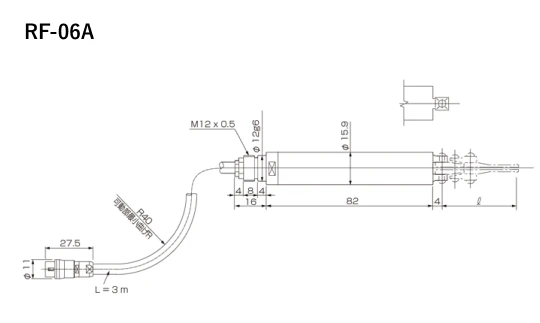

外観図



仕様
基本仕様 | ||||||
品名 | RF-05B | RF-06A | RF-08 | |||
型式 | RF-05B H-P5 | RF-06A-P3 | RF-08-P3 | |||
商品コード | 0965040 | 0960007 | 0960008 | |||
繰り返し精度 | ≦0.5 ㎛/4 σ | ≦0.5 ㎛/4 σ | ≦0.2 ㎛/4 σ | |||
測定力 | 0.7 ±0.2 N | 0.6 ±0.1 N | 0.6 ±0.1 N | |||
直線性 | ー | |||||
測定範囲 | -200 ~ +100 ㎛ | -200 ~ +50 ㎛ | ||||
フロントトラベル(片側) | 0.06 ~ 0.08 mm | 0.055 ~ 0.075 mm | ||||
対応径 | ー | |||||
ワーク形状 | 連続面 / 不連続面 | |||||
リトラクト方式 | ー | |||||
リトラクト量 | ー | |||||
リトラクト機構(リトラクト空気源) | ー | |||||
標準フィンガ長 | 51 mm | 36 mm | 34 mm | |||
ケーブルの太さ・長さ | φ 6×5 m | φ 6×3 m | ||||
質量(本体) | 約 0.3 kg | 約 0.1 kg | 約 0.07 kg | |||
出力数 | 2 | |||||
備考 | ステーショナリー / オシレート両用 |
