ACCRETECH SBS DYNAMIC BALANCE SYSTEMとは?

研削盤に要求される加工精度の安定化、 サイクルタイムの短縮など、多様なニーズにお応えするシステムです。

高速回転砥石でワークを高精度に研削仕上げするためには砥石の大きさ、形状、粒度、グレードだけでなく、研削中の砥石とワークとの接触を正確に検出し砥石の状態を管理することが重要です。例えば「砥石の交換に時間がかかる」「砥石交換後の研削精度の再現性が悪い」「砥石とワークの隙間制御を正しく検出する」

当社の自動砥石バランサーシステムと加工監視AE センサーシステムは、これらの問題をすべて解決します。

特長

薄型バランサ

厚さ36.7 mmと従来のバランサと比較して圧倒的に薄く、工作機械のカバーへの干渉を最小限にする事で今まで設置の困難な個所に設置が可能です。

薄型バランサ

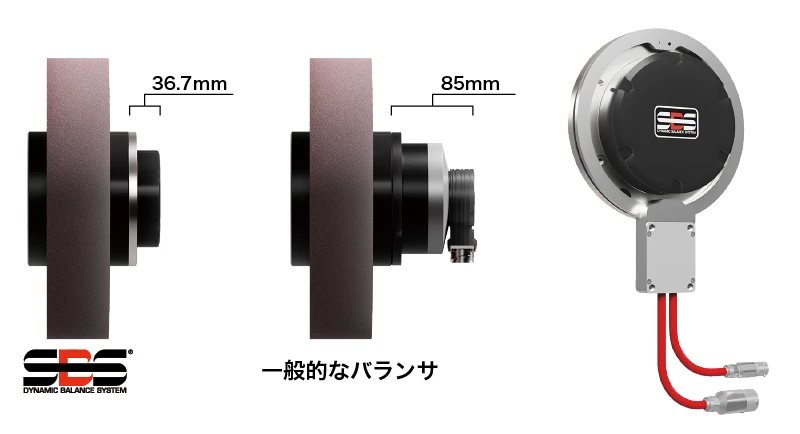

スリム化

リング形状の給電部により新薄型バランサは従来品と比較し、全厚36.7 mmに薄型化に成功
(約50 mmスリム化)しました。
AE センサ内蔵タイプもご用意しています。

スリム化

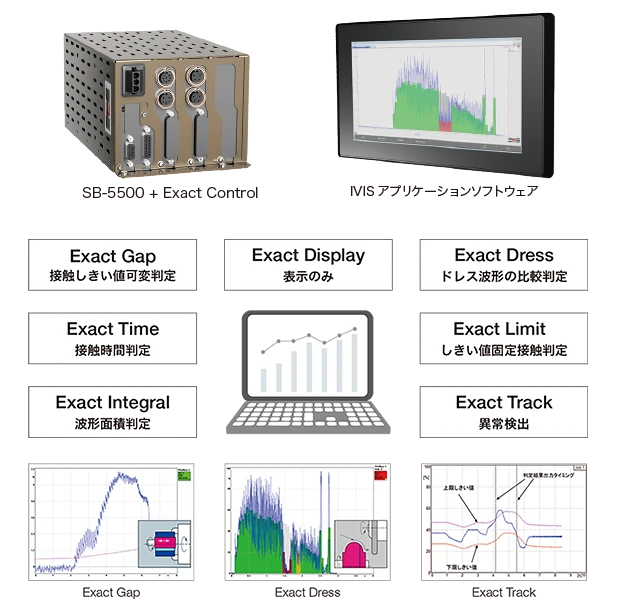

AEセンサ用コントローラ Exact Control+IVIS

従来のしきい値判定だけでなく、時間判定や積分値判定など、合計7 種類の判定プログラム

感度や周波数の自動設定機能(LEARN)、しきい値の自動設定機能(TEACH)

AE センサ以外のセンサ信号(電力、トルクなどのアナログ電圧)も取り込み可能

波形データはコントローラ本体に自動保存され、データ読み出しも簡易操作

AEセンサ用コントローラ Exact Control +IVIS

仕様

分類 商品コード 品 名 型 式 備考
非接触
バランサコントローラ
3730048 CONTROL: N/C、 AC INPUT、 NO PROFIBUS SB-5501-N 防滴筐体(IP54)、
画面、PROFIBUS無 、AC、4 スロット、
AC ケーブル2.8 m 付属
3730778 CONTROL: N/C、 24 V INPUT、 NO PROFIBUS SB-5521-N 防滴筐体(IP54)、
画面、PROFIBUS無 、DC、4 スロット、
DC ケーブル1.8 m 付属
3730830 CONTROL: 3-SLOT DIN RAIL、 NON-CONTACT SB-5575-N 非防水筐体(盤内)、
画面無、PROFIBUS 、DC、3 スロット、
DC ケーブル1.8 m 付属
AE 用カード 3730070 CONTROL CARD: AEMS + RHS SB-5522 AEMS
3730071 CONTROL CARD: EXACT DRESS SB-5523 Exact Dress
3730072 CONTROL CARD: EXACT CONTROL SB-5560 Exact Control
振動センサ 3730375 SENSOR: VIBRATION、 (DIN/5 m) 3.5 m/11 ft SB-1411 3.5 m
3730014 SENSOR: VIBRATION、 (DIN/5 m) 6 m/20 ft SB-1420 6 m
3730013 SENSOR: VIBRATION、 (DIN/5 m) 12 m/40 ft SB-1440 12 m
バランサケーブル
N 型用
3730107 CABLE: EXTENSION、 SENDER (DIN/8 m-BAY/8F) 3.5 m/11 ft SB-8711-H 3.5 m
3730090 CABLE: EXTENSION、 SENDER (DIN/8 m-BAY/8F) 6 m/20 ft SB-8720-H 6 m
3730893 CABLE: EXTENSION、 SENDER (DIN/8 m-BAY/8F) 12 m/40 ft SB-8740-H 12 m
AE センサケーブル
非接触用
3730591 CABLE: EXTENSION、
AE (DIN/4 m-BAY/3F) 3.5 m/11 ft
SB-4111-I 3.5 m
3730004 CABLE: EXTENSION、
AE (DIN/4 m-BAY/3F) 6 m/20 ft
SB-4120-I 6 m
3730607 CABLE: EXTENSION、
AE (DIN/4 m-BAY/3F) 12 m/40 ft
SB-4140-I 12 m
バランスヘッド薄型 3731087 EXTERNAL BALANCER 130 mm N/C SB-1253-N 1200 gcm
3731088 EXTERNAL BALANCER 130 mm N/C SB-1703-N 1700 gcm
3731089 EXTERNAL BALANCER 130 mm N/C SB-2503-N 2500 gcm
3731090 EXTERNAL BALANCER 130 mm N/C SB-3003-N 3000 gcm
3731099 EXTERNAL BALANCER 114 mm N/C SB-0333-N 330 gcm
3731100 EXTERNAL BALANCER 114 mm N/C SB-0603-N 600 gcm
3731101 EXTERNAL BALANCER 114 mm N/C SB-0953-N 950 gcm
3731091 EXTERNAL BALANCER 130 mm N/C w/AE SB-1253-G 1200 gcm
3731092 EXTERNAL BALANCER 130 mm N/C w/AE SB-1703-G 1700 gcm
3731093 EXTERNAL BALANCER 130 mm N/C w/AE SB-2503-G 2500 gcm
3731094 EXTERNAL BALANCER 130 mm N/C w/AE SB-3003-G 3000 gcm
3731103 EXTERNAL BALANCER 114 mm N/C w/AE SB-0333-G 330 gcm
3731104 EXTERNAL BALANCER 114 mm N/C w/AE SB-0603-G 600 gcm
3731105 EXTERNAL BALANCER 114 mm N/C w/AE SB-0953-G 950 gcm
センダー(バランサ+AE) 3731095 N/C SENDER 130 mm RP-4203-H リング形状
3731102 N/C SENDER 114 mm RP-4103-H リング形状
3731086 N/C SENDER 130 mm w/AE RP-4203-I リング形状
3731106 N/C SENDER 114 mm w/AE RP-4103-I リング形状
I/O ケーブル
(バランサ、AE1000、AEMS、Exact Dress用)
3730097 CABLE: CNC INTERFACE (DB25/M-WIRE) 3.5 m/11 ft SB-2411-L 3.5 m
3730045 CABLE: CNC INTERFACE (DB25/M-WIRE) 6 m/20 ft SB-2420-L 6 m
3730046 CABLE: CNC INTERFACE (DB25/M-WIRE) 12 m/40 ft SB-2440-L 12 m
延長ケーブル
振動センサ用
3730396 CABLE: EXTENSION、 VIB. (DIN/5 m-DIN/5F) 3.5 m/11 ft SB-1611 3.5 m
3730029 CABLE: EXTENSION、 VIB. (DIN/5 m-DIN/5F) 6 m/20 ft SB-1620 6 m
3730402 CABLE: EXTENSION、 VIB. (DIN/5 m-DIN/5F) 12 m/40 ft SB-1640 12 m
Exact Control用
I/O 変換アダプタ
3731070 CNC ADAPTER: I/O CABLE FOR EXACT CONTROL CA-2400
延長ケーブルバランサ
ケーブルN 型用
3730064 CABLE: EXTENSION、 SENDER (DIN/8 m-DIN/8F) 3.5 m/11 ft SB-8711 3.5 m
3730065 CABLE: EXTENSION、 SENDER (DIN/8 m-DIN/8F) 6 m/20 ft SB-8720 6 m
3730066 CABLE: EXTENSION、 SENDER (DIN/8 m-DIN/8F) 12 m/40 ft SB-8740 12 m
延長ケーブル AE センサ用(固定型ボルトオン用、AE センサケーブル非接触用) 3730067 CABLE: EXTENSION、 AE (DIN/4 m-DIN/4F) 3.5 m/11 ft SB-4111 3.5 m
3730068 CABLE: EXTENSION、 AE (DIN/4 m-DIN/4F) 6 m/20 ft SB-4120 6 m
3730069 CABLE: EXTENSION、 AE (DIN/4 m-DIN/4F) 12 m/40 ft SB-4140 12 m

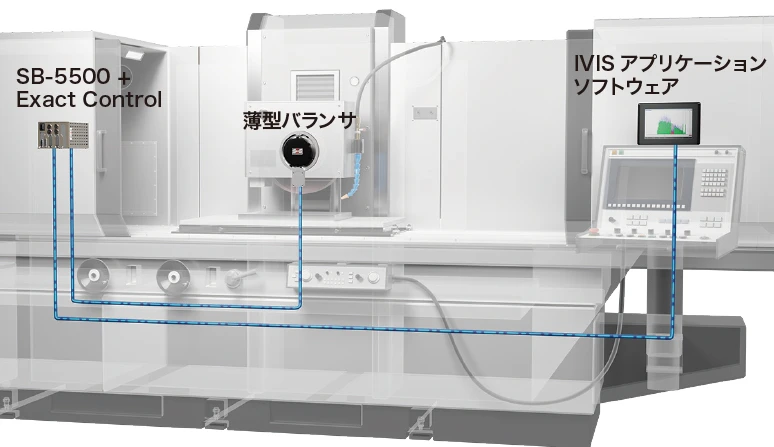

薄型バランサ及びExact Controlの組合せ例

組合せ例 1

手軽に砥石バランスを取りたい

SB-5501-N + 振動センサ 6 m + バランサケーブル 6 m + バランスヘッド薄型 600 gcm + センダー

組合せ例 2

バランスを取りつつ、より高度な判定条件を基にマシンの総合監視がしたい

SB-5501-N + SB-5560 + 振動センサ 6 m + バランサケーブル 6 m + AE非接触ケーブル 6 m +
バランスヘッド薄型 600 gcm(AE内蔵) + センダー(AE内蔵) + I/Oケーブル 6 m + Exact Control用変換アダプタ

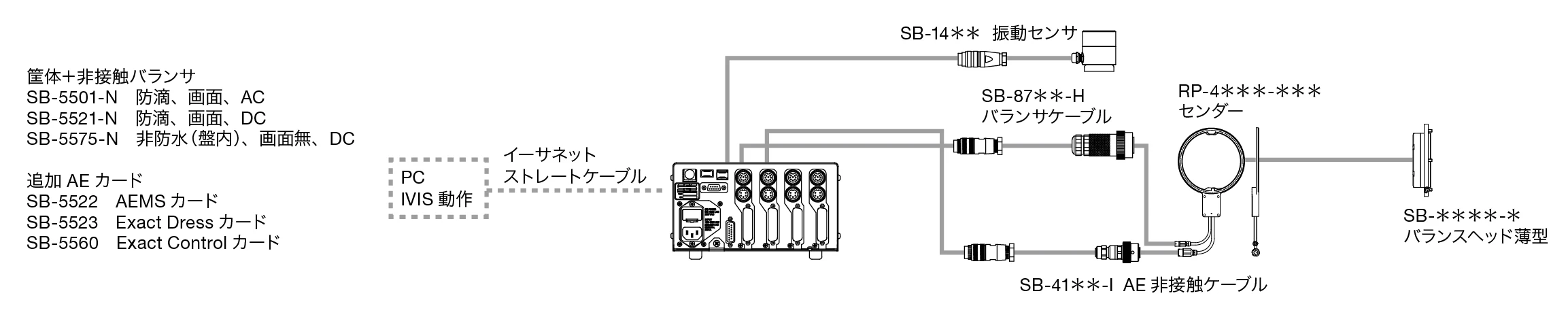

AE センサ内蔵非接触式バランサシステム

AE センサ内蔵非接触式バランサシステム
