特長
タッチロケーターTL-02は、NC旋盤やマシンニングセンタなどの工具検知及び、ワークセットアップなどの
アプリケーションに適したコンパクトなセンサーです。段取り時間の削減、機械の稼働時間の改善及び、
ワークの加工精度の向上に有効な製品です。測定方向はXY平面全周(スタイラスに垂直な方向)に加えZ軸方向(スタイラス軸方向)も可能。

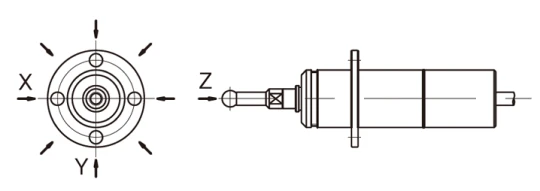

外観図

仕様
基本仕様 | ||||||||
品名 | タッチロケーター | |||||||
型式 | TL-02 | |||||||
商品コード | 0950570 | 0950571 | 0950572 | 0950573 | 0950574 | 0950575 | 0950576 | 0950577 |
繰り返し精度*1*2 | ≦1.0 ㎛/2 σ | |||||||
測定力*2 | XY方向:2.5 N、Z 方向:15 N 以下 | |||||||
標準スタイラス長 | 16 mm | |||||||
防水規格 | IP67 準拠 | |||||||
ケーブルの太さ・長さ | φ 4×3 m | φ 4×6 m | φ 4×9 m | φ 4×12 m | ||||
質量(ケーブル含め) | センサーヘッド約 0.1 kg、アンプユニット約 0.4 kg | |||||||
接点仕様 | ノーマルクローズ | ノーマルオープン | ノーマルクローズ | ノーマルオープン | ノーマルクローズ | ノーマルオープン | ノーマルクローズ | ノーマルオープン |
*1 繰り返し精度は、600 mm/min 以下の速度で同一方向より検知させた時の 2 σ。
*2 取付フランジ~スタイラス先端までの寸法が 39 mm の時。
* XY方向(全周)及び Z 方向から検知可能ですが、使用する際はどれか一方向を選び、その方向からのみ検知させてください。
* スタイラスは含まれていません。
