特長

切粉の噛みこみによる突発不良とは?

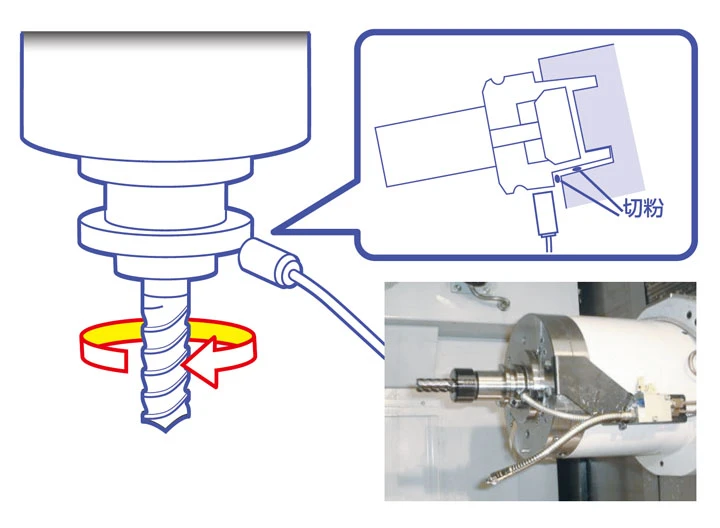

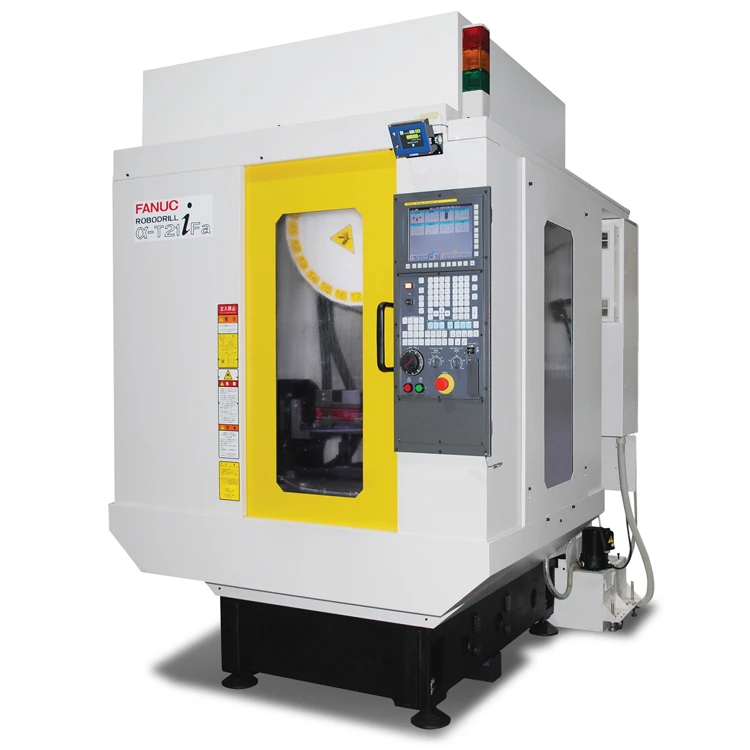

マシニングセンタにおいては、ATC時におけるツールテーパ部⇔主軸間への切粉の噛みこみによる突発的な不良が発生します。特にアルミの高速切削加工においてはこの問題が顕著であり、解決が長年の間望まれております。

切粉の噛みこみによる突発不良とは?

センサヘッド自動チューニング機構

万一センサにダメージが発生してもセンサだけの交換が可能。センサ交換後は、ツールホルダをスピンドルから外して、『センサ調整』ボタンをワンクリックすれば、コントーラとセンサヘッドの組合せ調節が完了します。

アルミ高速切削加工の監視役

アルミ加工現場では、加工時間短縮やクーラント削減などの新しいテーマに取り組んでいるため、ATC 時に切粉が噛みこむ頻度が高くなっています。特にアルミ高速切削加工においては、切粉噛みこみを測定器で100%検知し、不良を発生させないことが必需になっています。

測定時間わずか0.3 秒

非接触方式を採用したことにより、接触式では実現困難な1,200 rpm での振れ測定を実現。また独自のアルゴリズムにより、わずか0.3 秒(600 rpm 時)で全ての計測処理を完了します。

外観図

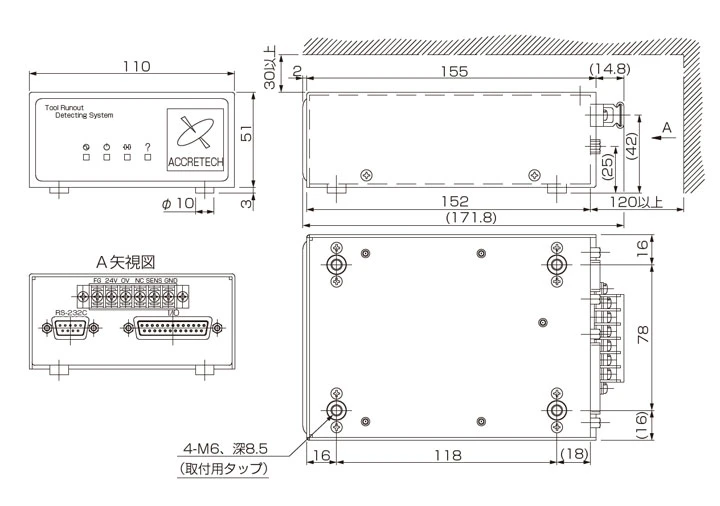

コントローラー

コントローラー

《設置時の注意点》
1. 本機の上方に30 mm 以上の隙間がある事。
2. 本機の後方に120 mm 以上の隙間がある事。
3. 取付用ねじ(M6)のねじ込み深さは、8 mm 以下の事。
4. クーラント等のかからぬ場所に設置する事

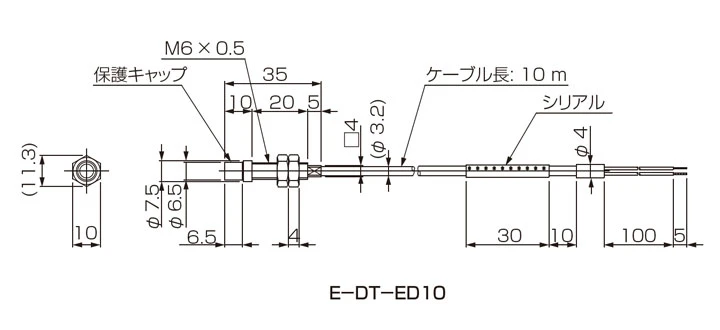

センサヘッド

センサヘッド

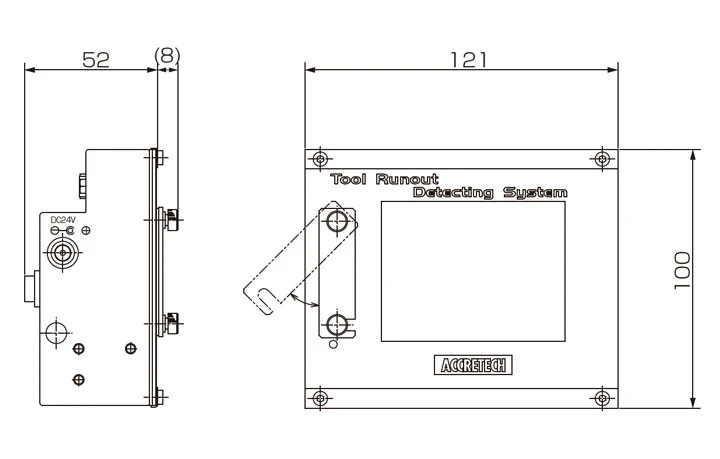

表示ユニット

表示ユニット

《センサヘッド設置時注意点》
1.センサヘッドのケーブルの延長、切断はできません。必ずセンサ引き回し長さを確認の上ご使用ください。
端子取り付けのために切断する場合は、二股部で処置してください。
2.センサヘッドは防水構造(保護等級IP67)、耐クーラント特性試験をクリアしていますが、すべてのクーラントに対応できることを保証するものではありません。
3.センサヘッドには、切り粉による磨耗対策として交換型の「保護キャップ」が装着されています。この「保護キャップ」は外さないでご使用ください。
4.センサヘッドのケーブルは、切り粉から保護するために保護管を通してください。ケーブル曲げR35 mm 以上確保ください。
5.センサヘッドのケーブルは、トグロ巻きのまま使用しないでください。

仕様

基本仕様
品名 ATC 振れ検出システム
代表型式 コントローラ:AT50361 φ 5センサヘッド:E-DT-ED10
用途 ツールホルダフランジ部の振れ検出
使用可能ツール BT30、BT40、BT50、HSK63A ほか
センサヘッド取り付け範囲 ツールホルダフランジ面より 1.0 ±0.1 mm
測定範囲 ±0.2 mm
工具登録数 最大 32 本
表示分解能 0.5 ㎛
繰り返し精度 ≦ 3 ㎛/4 σ  *弊社指定のマスターツールホルダ(BT40)使用
工具回転数 120、600、1200 rpm
測定時間 Max 0.3 sec(600 rpm 時、初期設定時)
表示単位 ㎛、mm
IP 等級 IP67(センサヘッド) *コントローラには、水や油などを付着させないでください。
使用周囲温度 / 温度 0 ~ 40℃
耐振動 最大 3.66 G(x、y、z 各方向)*JIS C 60068-2-6 準拠、周波数 10-55Hz を掃引、時間 25 分(1 回の掃引が 5 分)
耐衝撃 センサヘッド:最大 50 G(r、z 方向各 10 回) コントローラ:最大 20 G(x、y、z 方向各 10 回)
CEマーク 準拠
外観寸法(W)×(D)×(H)/ 質量 110 × 171.8 × 54 mm/0.6 kg
電源電圧 / 消費電力 DC24 V ±10% / 14 W

オプション

標準システム
商品コード 品 名 備 考
991013 コントローラ AT50361
991014 φ 5 センサヘッド 10 m E-DT-ED10
4216683 コントローラ用保護ケース AM50316-D002
4219670 RS-232C ケーブル 5 m D-Sub 9 ピン クロス結線
4220793 RS-232C ケーブル 10 m D-Sub 9 ピン クロス結線
4206865 I/O ケーブル 15 m AT50304
4206864 I/O ケーブル 10 m AT50302
4206868 電源ケーブル 15 m AT50305
4206867 電源ケーブル 10 m AT50303
4220361 ケーシングチューブ 9.8 m センサヘッドのケーブル保護用
4206874 取扱説明書、設置説明書 和文(各 2 部)
4206875 取扱説明書、設置説明書 英文(各 2 部)
4206900 取扱説明書、設置説明文 中文(各 2 部)
4206899 Windows アプリケーション CD AS50345
4210677 保護キャップ(1 個入り) AM22203-D904 センサヘッドの保護用
表示ユニット
商品コード 品 名 備 考
4220521 表示ユニット AT50366  表示言語:日本語 / 英語
4220632 表示ユニット AT50366K 表示言語:韓国語 / 英語
4220633 表示ユニット AT50366C 表示言語:中国語 / 英語
935410 表示ユニット用スタンド
935411 AC アダプター 日本向け 入力 AC 100 V ~ 240 V、プラグ形状 A タイプ
935460 AC アダプター 北米向け 入力 AC 100 V ~ 240 V、プラグ形状 A タイプ
935461 AC アダプター EURO 向け 入力 AC 100 V ~ 240 V、プラグ形状 C タイプ
935462 AC アダプター 韓国向け 入力 AC 100 V ~ 240 V、プラグ形状 C タイプ
935463 AC アダプター 中国向け 入力 AC 100 V ~ 240 V、プラグ形状 A タイプ
4206867 電源ケーブル 10 m AT50303
4206868 電源ケーブル 15 m AT50305
4220522 取扱説明書 和文
4220523 取扱説明書 英文
4220634 取扱説明書 中文
4220610 取扱説明書 韓国語
4220574 USB メモリ 4 GB HUB-PF04GTA-BK-TSE
