特長

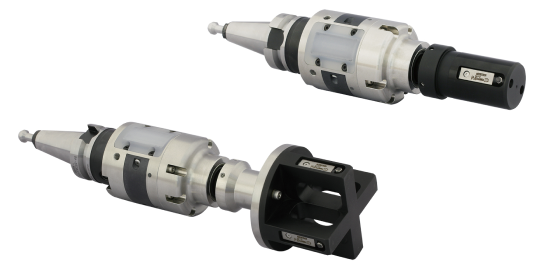

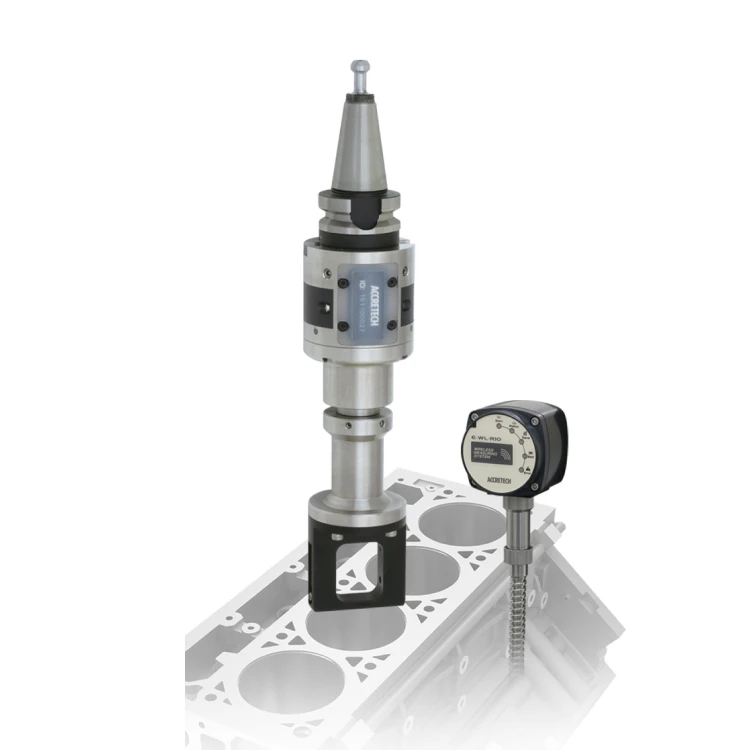

ATC対応のボアゲージ
工具交換装置(ATC)に対応した無線ボアゲージです。ボアゲージを切削工具と同様に、マシニングセンタなどのツールマガジンに設置することで機内測定を実現し、
加工から段取り替え無しで、精度穴や深穴の内径寸法を高精度に計測、管理できます。

拡張性
フィールドバス系の通信規格に対応。CNC、PLC との連携がより便利になります。

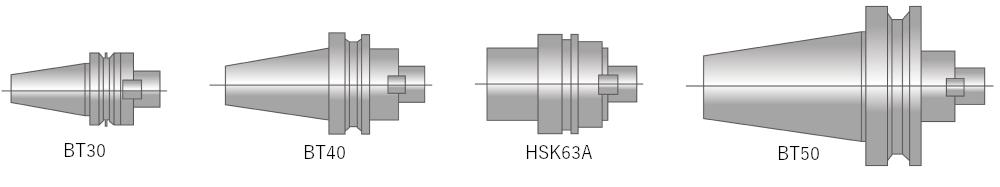

汎用ツールホルダ使用可能
BT、HSK、CAPTO、KM 等の各種シャンク規格に対応しております。 お使いのマシニングセンタにそのまま装着することができます。

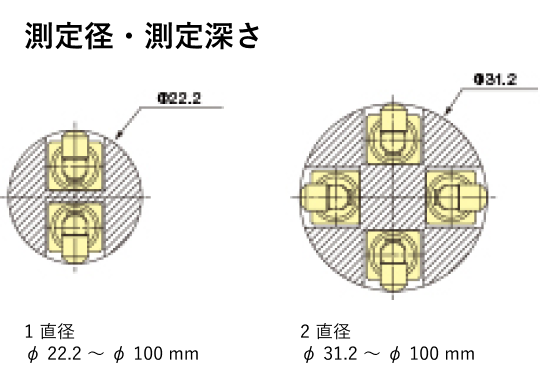

内径測定アプリケーション

マシニングセンタ1台に、無線ボアゲージを最大16 本まで設置できます。

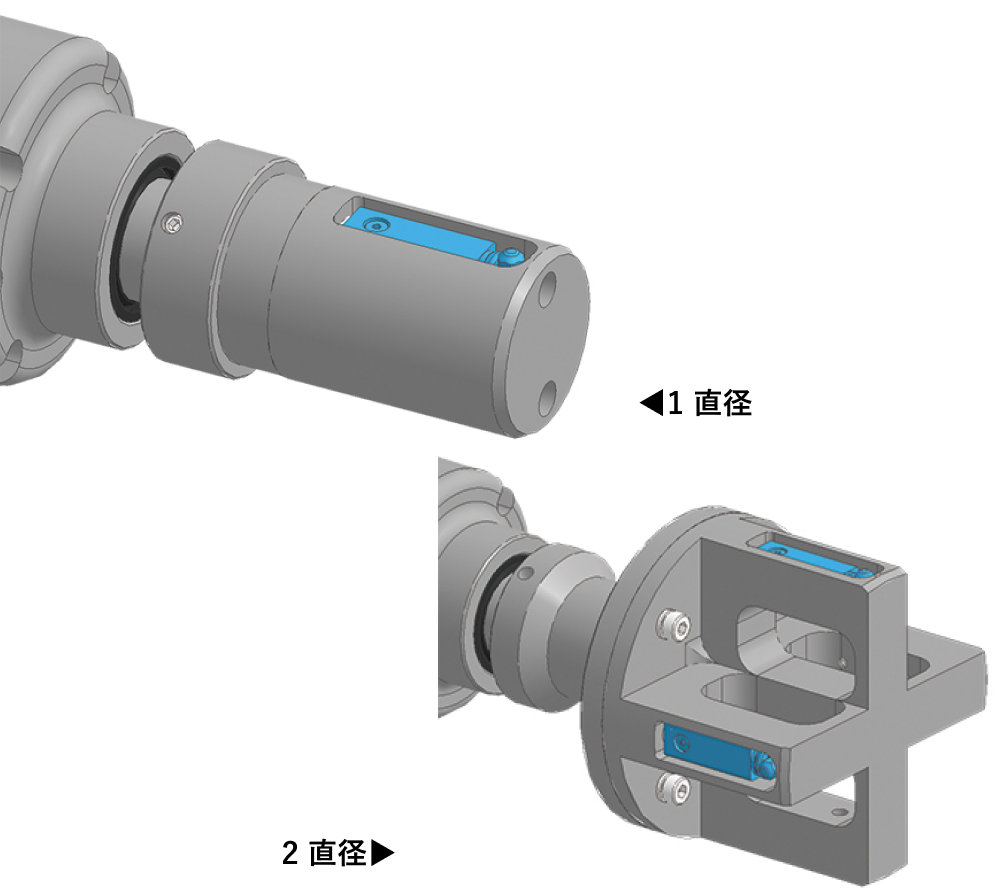

ボアゲージヘッド形状は、測定アプリケーションに合わせて製作いたします。

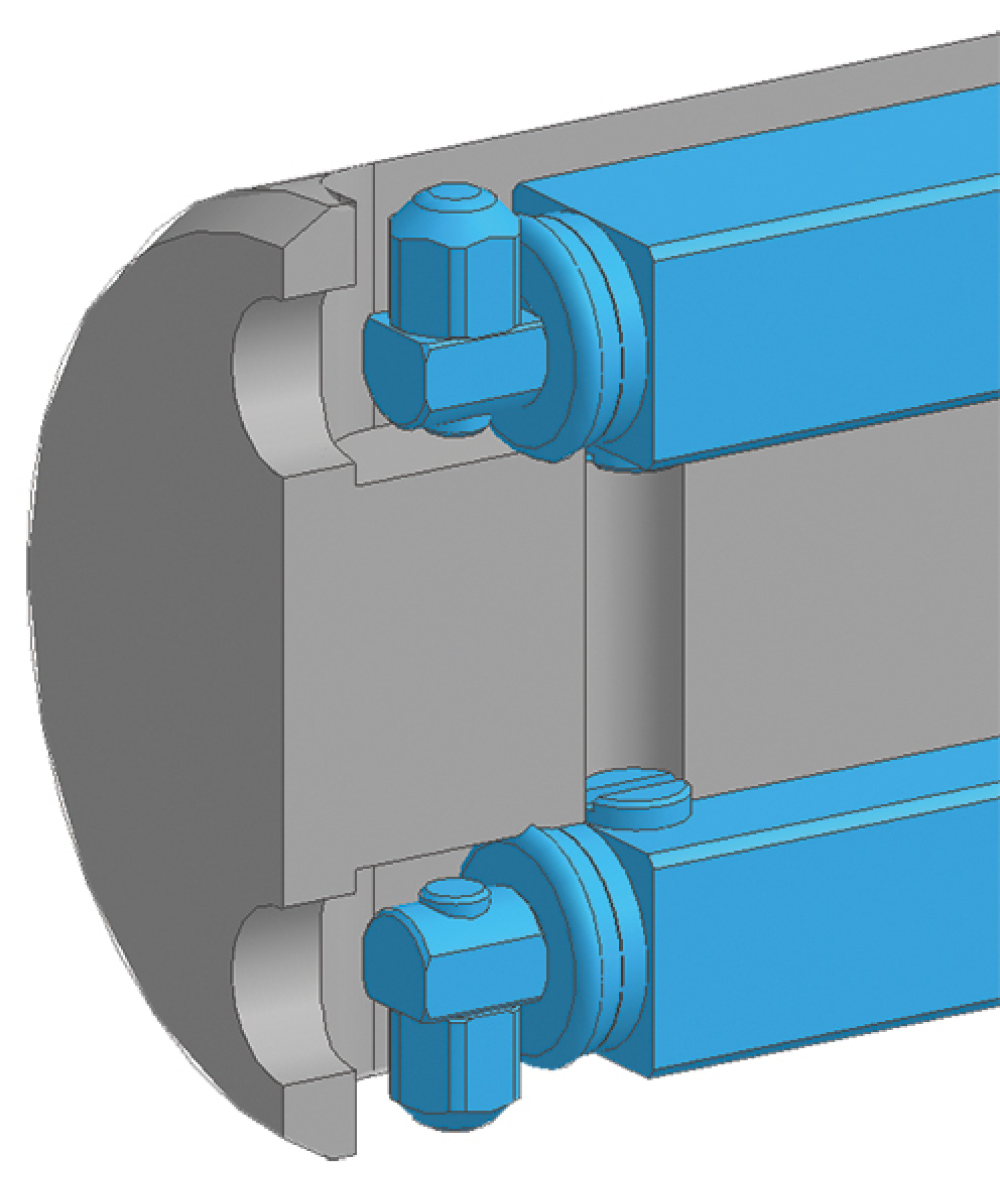

高精度 穴径測定

測定部に小型デジタル測定ヘッドを搭載。
シンプルで形状自由度の高いボアゲージヘッドを実現しつつ高精度な測定が可能です。
(繰り返し精度1.0 μm(4 σ )以下)

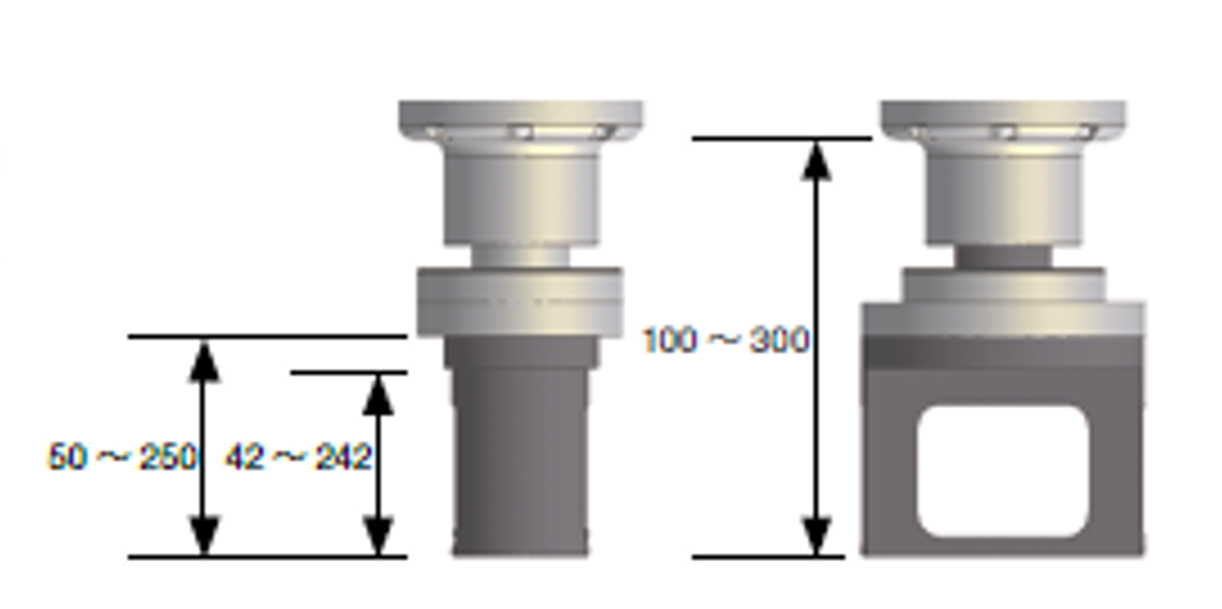

最大測定深さ

測定径 φ40 mm未満
42 ~242 mm
φ40 mm以上52.5 mm 未満
50 ~250 mm
φ52.5 mm以上
100 ~300 mm

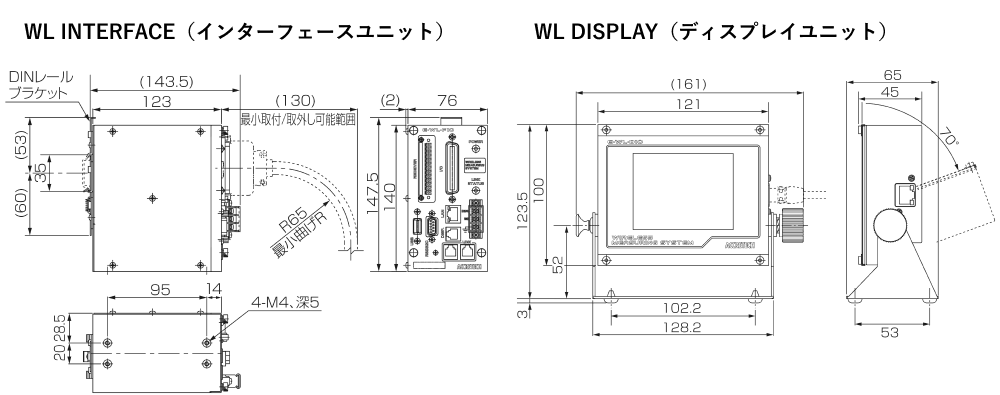

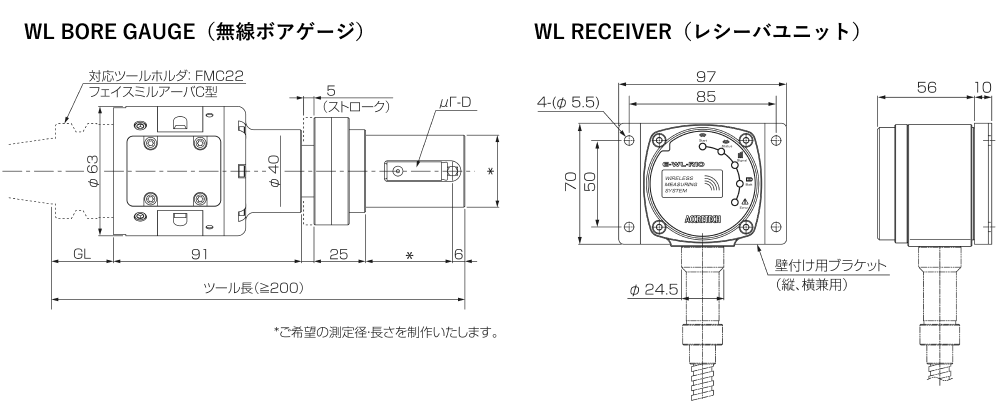

外観図


仕様
✓:対応 ー:非対応
基本仕様 | ||||
品名 | インターフェースユニット | レシーバユニット | ディスプレイユニット | 無線ボアゲージ |
代表型式 | E-WL-F10 | E-WL-R10 | E-WL-D10 | BG-302/BG-304 |
測定値表示範囲 | ー | ー | ±999999.9 ㎛ | ー |
表示分解能 | ー | ー | 0.1 ㎛ | ー |
表示単位 | ー | ー | ㎛、mm | ー |
ヒューマンインターフェイス | ー | ー | 3.5 インチ TFT カラー LCD タッチパネル |
ー |
サンプリング速度 | 10 ms | ー | ー | 13 ms |
データ更新時間 | 10 ms | ー | 100 ms | ー |
IP 等級 | IP 非適合 | IP67 準拠 | IP 非適合 | IP67 準拠 |
使用周囲温度/湿度 | 0℃~ 50℃ 10 ~ 90% R.H. 結露なきこと |
0℃~ 50℃ 10 ~ 90% R.H. 結露なきこと |
0℃~ 50℃ 10 ~ 90% R.H. 結露なきこと |
0℃~ 50℃ 10 ~ 90% R.H. 結露なきこと |
耐振動 / 耐衝撃 | JIS C 60068-2-6 準拠 | JIS C 60068-2-6 準拠 | JIS C 60068-2-6 準拠 | JIS C 60068-2-6 準拠 |
CE マーク | ✓ | ✓ | ✓ | ✓ |
外観寸法(W)×(D)×(H) / 質量 | 76 × 123 × 140 mm/1.1 kg | 68 × 56 × 70.5 mm/0.6 kg | 121 × 45 × 100 mm/0.8 kg | カスタム |
電源電圧 / 消費電力 | DC24 V/24 W | インターフェースユニットから供給 | DC24 V/6 W | 単三アルカリ電池 2 本、 又は単三塩化チオニル リチウム電池 2 本 |
付属品 | なし | 壁付け用ブランケット | スタンド | なし |
オプション
オプション | ||
商品コード | 品 名 | 備 考 |
0924314 | I/O ユニットセット | 拡張 I/O ユニット一式(I/O ケーブル 50 PIN 6 m、V9 接続ケーブル 0.5 m、 電源ケーブル 6 m、DIN レール取付金具を含む) |
0924315 | CC-Link ユニットセット | 拡張 I/O ユニット一式(CC-Link ケーブル 1 m、V9 接続ケーブル 0.5 m、 電源ケーブル 6 m、DIN レール取付金具を含む) |
0924316 | PROFIBUS ユニットセット | 拡張 I/O ユニット一式(PROFIBUS ケーブル 1 m、V9 接続ケーブル 0.5 m、 電源ケーブル 6 m、DIN レール取付金具を含む) |
4220574 | USB メモリ 4 GB | |
0935415 | RS-232C ケーブル 3 m | |
0935416 | RS-232C ケーブル 5 m | |
0935417 | RS-232C ケーブル 15 m | |
0924213 | レシーバケーブル 3 m | |
0924214 | レシーバケーブル 6 m | |
0924215 | レシーバケーブル 10 m | |
0924211 | レシーバケーブル 15 m | |
0924212 | レシーバケーブル 25 m | |
0924218 | ケーシングチューブ 2 m | |
0924217 | ケーシングチューブ 5 m | |
0924216 | ケーシングチューブ 10 m | |
0924311 | I/O ケーブル 36 PIN 6 m | |
0341202 | I/O ケーブル 50 PIN 6 m | |
0937061 | CC-Link ケーブル 1 m | |
0937062 | CC-Link ケーブル 長さ特殊 | |
0937080 | PROFIBUS ケーブル 1 m | |
0937081 | PROFIBUS ケーブル 長さ特殊 | |
0937063 | V9 接続ケーブル 0.5 m | |
0937064 | V9 接続ケーブル 3 m | |
0937065 | V9 接続ケーブル 6 m | |
0937066 | V9 接続ケーブル 10 m | |
0930154 | ターミネーションケーブル | |
9037060 | 電源ケーブル 6 m | |
0937069 | 電源ケーブル 10 m | |
0937081 | 電源ケーブル 長さ特殊 |
