特長
豊富な解析処理でより高度な解析が可能

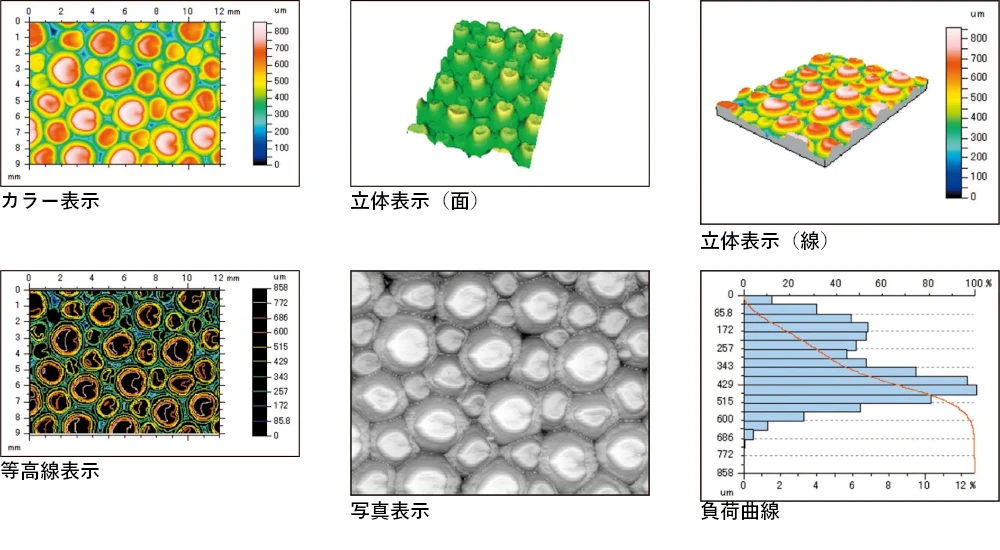

カラー表示、写真表示、等高線表示、立体表示、負荷曲線等の20種類以上の解析が可能
![三次元粗さ解析ソフトウェア SURFCOM Map 豊富な解析処理でより高度な解析が可能](/jp/assets/surfcom_map02.png)
体積計算、切断面表示、距離・角度計算、段差計算
島の体積

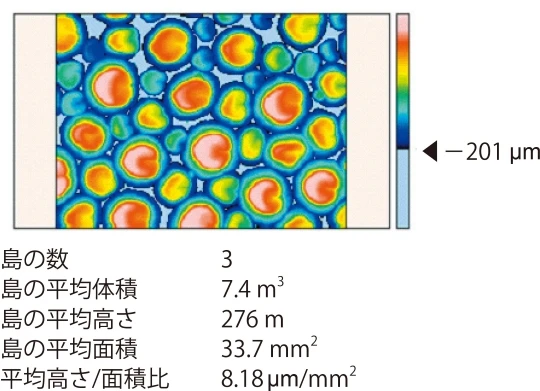

指定したレベルを超える島の体積を計算します。
![島の体積](/jp/assets/surfcom_map03.jpg)
切断面表示

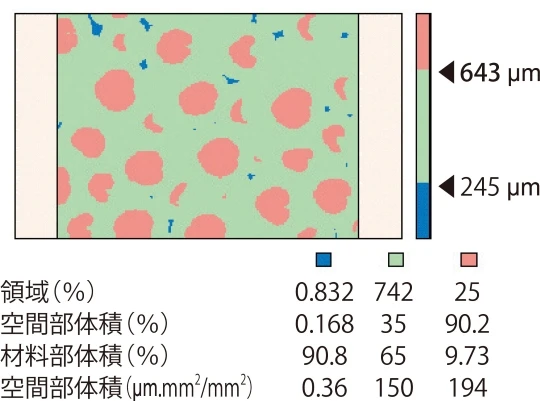

指定したレベルより高い表面、低い表面を色分けして表示します。
![切断面表示](/jp/assets/%20surfcom_map04.jpg)

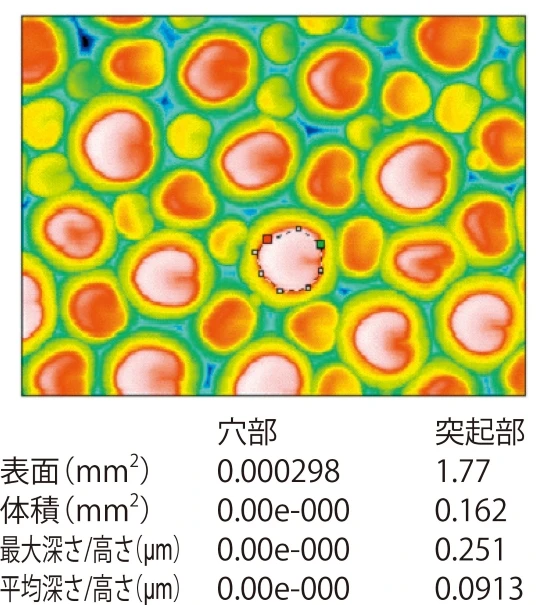

穴部・突起部の体積
指定した穴部・突起部の体積を計算します。
![穴部・突起部の体積](/jp/assets/%20surfcom_map05.jpg)
距離・角度計算

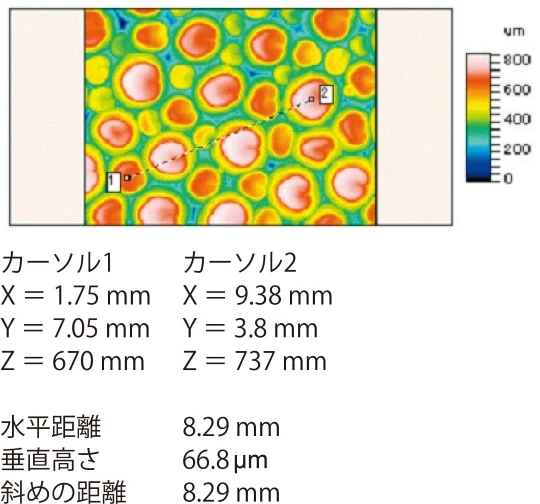

指定した2点間の距離、あるいは2直線の角度を計算します。
![距離・角度計算](/jp/assets/%20surfcom_map06.jpg)
豊かな表現力で表面性状をビジュアルに表示

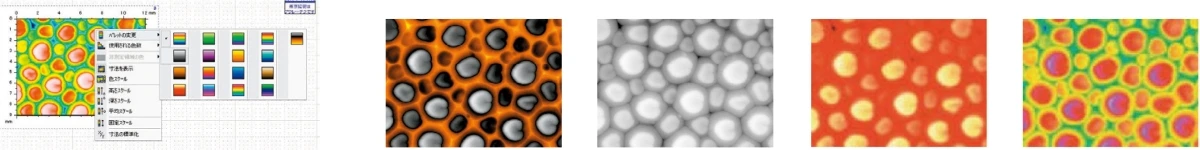

カラーパレットにより表示の変更が簡単にでき、カスタムパレットの作成も可能
![三次元粗さ解析ソフトウェア SURFCOM Map 豊かな表現力で表面性状をビジュアルに表示](/jp/assets/%20surfcom_map07.jpg)

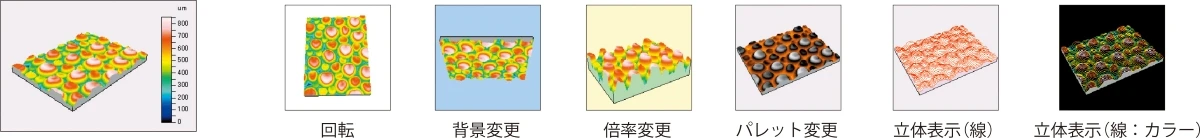

表示色、視点、倍率、スケール、光の方向等が自由自在に変更可能
![回転、背景変更、倍率変更、パレット変更、立体表示(線)立体表示(線カラー)](/jp/assets/%20surfcom_map08.jpg)
優れた操作性により解析効率アップ
検査成績書上で条件の変更が可能なオブジェクト指向ソフトウェア

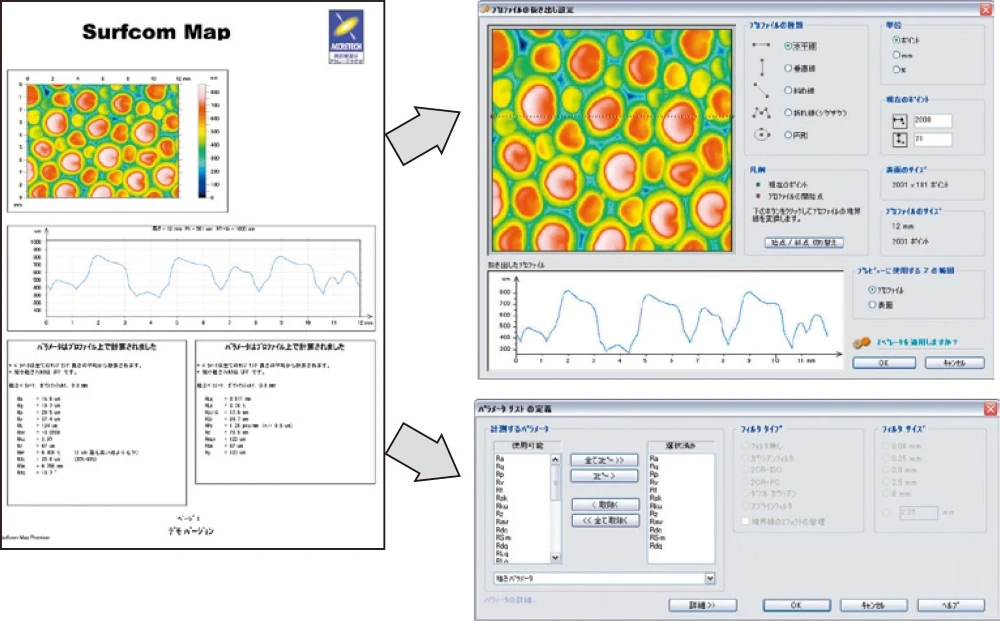

検査成績書上のオブジェクトをマウスでクリックすることにより、条件を変更することができます。直感的な操作が可能です。
![三次元粗さ解析ソフトウェア SURFCOM Map 検査成績書上で条件の変更が可能なオブジェクト指向ソフトウェア](/jp/assets/surfcom_map09.jpg)

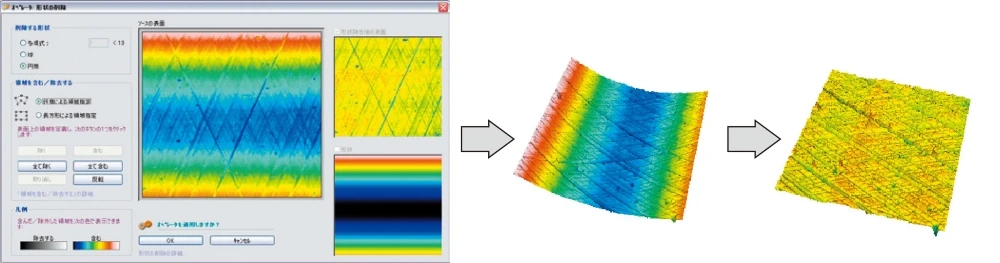

解析条件変更画面で効果が確認可能
オペレータが操作した解析手順が自動的に記録されますので、同じ解析手順を他の形状に簡単に適用することが可能です。
![三次元粗さ解析ソフトウェア SURFCOM Map 解析条件変更画面で効果が確認可能](/jp/assets/%20surfcom_map10.jpg)
解析手順を自動的に記録

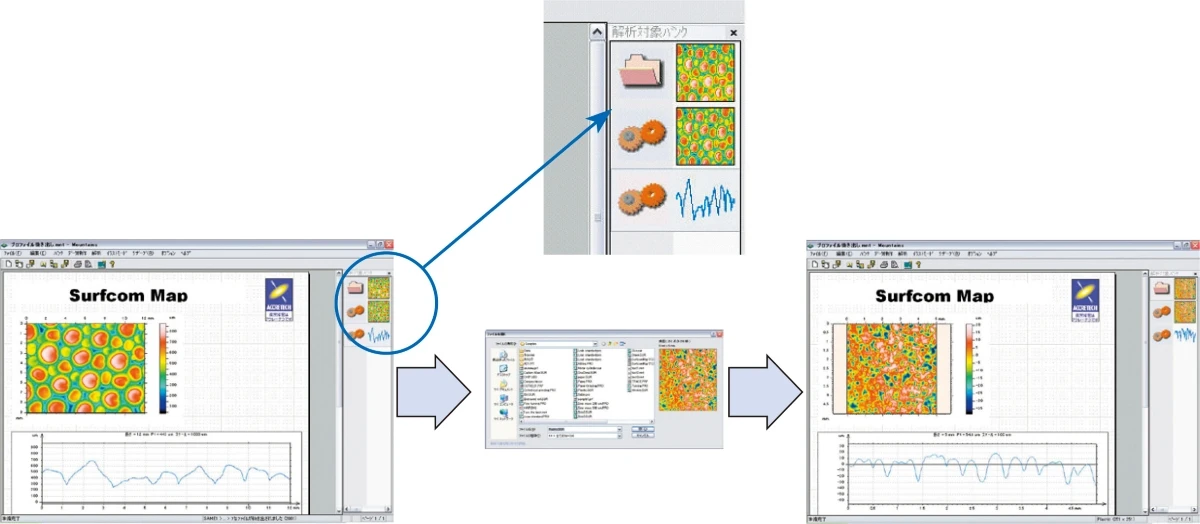

オペレータが操作した解析手順が自動的に記録されますので、同じ解析手順を他の形状に簡単に適用することが可能です。
![三次元粗さ解析ソフトウェア SURFCOM Map 解析手順を自動的に記録](/jp/assets/surfcom_map11.jpg)
ヘルプ機能を搭載

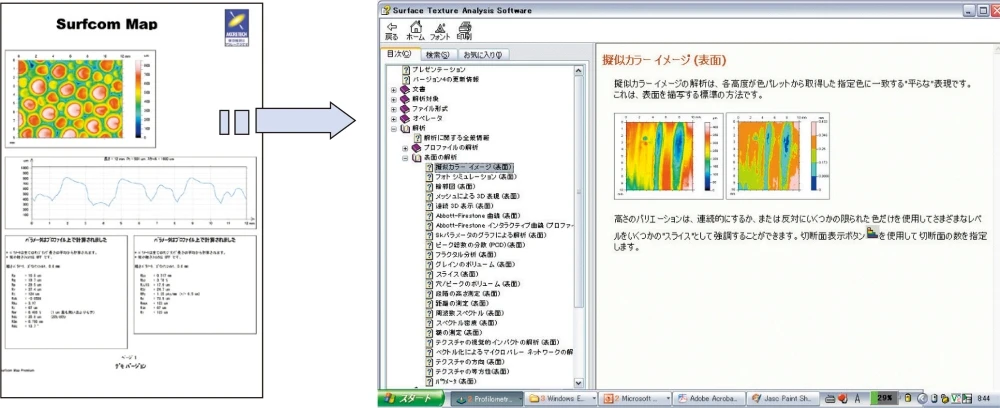

検査成績書上のオブジェクトを選択し、[F1]キーを押すことによりいつでもヘルプを見ることができます。
![三次元粗さ解析ソフトウェア SURFCOM Map ヘルプ機能を搭載](/jp/assets/surfcom_map12.jpg)
本体・機能に応じて、4種類の製品を用意
機能により、“Premium”,“Expert”,“Standard”“Opt”の4種類の製品を用意。解析の必要性によって製品を選択することが可能です。
主な解析機能
機能製品|解析 | サーフコムシリーズ | Opt-scope | |||
Premium | Expert | Standard | Premium | Opt(Opt-scope標準付属) | |
カラー表示 | 〇 | 〇 | 〇 | 〇 | 〇 |
写真表示 | 〇 | 〇 | × | 〇 | 〇 |
等高線表示 | 〇 | 〇 | 〇 | 〇 | 〇 |
立体表示 | 〇 | 〇 | 〇 | 〇 | 〇 |
不可曲線 | 〇 | 〇 | 〇 | 〇 | 〇 |
ピーク分布 | 〇 | 〇 | 〇 | 〇 | × |
島の体積 | 〇 | 〇 | × | 〇 | × |
切断面表示 | 〇 | 〇 | 〇 | 〇 | 〇 |
穴部・突起部の体積 | 〇 | 〇 | × | 〇 | 〇 |
距離の測定 | 〇 | 〇 | × | 〇 | 〇 |
二次元表面粗さパラメータ | 〇 | × | × | 〇 | 〇 |
三次元表面粗さパラメータ | 〇 | 〇 | 〇 | 〇 | 〇 |
