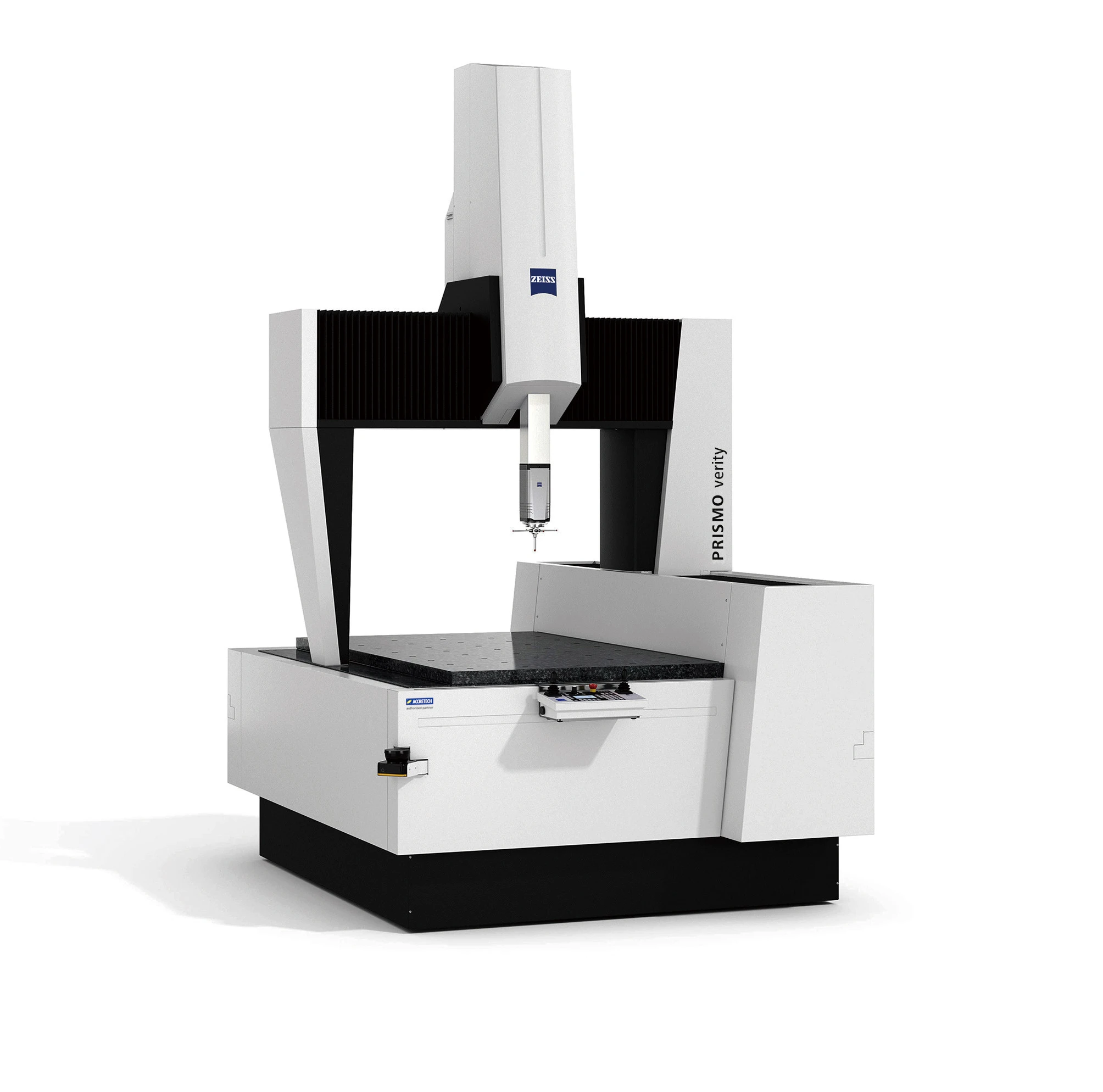

ZEISS PRISMO® verity
PRISMO®ultraのノウハウを注入し、精度向上を実現した1ランク上の⾼精度タイプ
ZEISS PRISMO® の精度をさらに向上。従来よりも1ランク上の高精度測定を実現する高精度三次元座標測定機
特長
温度変化による影響が極めて⼩さいZerodur®スケールを搭載
各軸のスケール素材に熱膨張係数の極めて⼩さなZerodur®(ゼロデュア)を採⽤しており、環境温度の変化による精度への影響を最⼩限に抑制することで極めて⾼い精度を実現しています。
ZEISS PRISMO® ultraの補正技術を継承し、⾼精度化を実現
シリーズ最上位機種ZEISS PRISMO® ultraで⻑年培ったノウハウをもとに改良したCAA補正技術により、⾼い精度を誇るZEISS PRISMO®をさらに上回る⾼精度E0, MPE = 0.7+L/400 μmを実現しています。(7/9/5・9/15/7サイズ、19〜22℃)
ZEISS PRISMO® シリーズ共通の特長
高精度
高精度・高速でのスキャニング測定を実現するアクティブスキャニングセンサ VAST gold搭載
エアベアリングによる4方向からのガイド支持で、駆動時のねじれを防止
温度変化によるガイドの伸縮に影響を受けない、独自のフローティングスケール保持方式
ブリッジ部に温度変化の影響が極めて少ない材質を使⽤
環境温度に左右されない測⻑システム
高効率
スキャニングパラメータの新設定により、スキャニング測定速度が2倍以上に大幅アップ
「VAST Navigator」により⾼精度かつ⾼速でスキャニング測定 Navigator機能(VAST gold/XT gold/XTR gold 使用時)
「VAST Performance」 FlyScan 機能により穴や切り欠き形状を気にせずスキャニング測定(VAST gold/XT gold/XTR gold 使用時)
新機能「ZEISS VAST Rotary Table Axis(ZVRA、オプション) 」によりロータリテーブルの回転軸定義を高速化
「CALYPSO VAST probing」によりポイント測定を高速化
「VAST Performance」 QuickChange 機能によりスタイラス交換を高速化
高汎用性
「massテクノロジ」により接触・非接触問わず様々なセンサを搭載可能
ロータリテーブルで複雑形状ワークを高精度かつ効率的に測定(オプション)
高安全性
高速測定と安全性を両立。測定機と一体化した安全装置(レーザスキャナ)
予期せぬ事故を防止。安全性を高めた新カバー
エコロジカル＆エコノミカル
エア供給の “アイドリングストップ” 「ZEISS AirSaver」
電源の “自動ON/OFFタイマー” 新機能「ZEISS PowerSaver」
