特長
外径専用機
外径測定に特化したシンプルな構造で簡単に使用することができます。また、耐久性に優れていますので、過酷な環境に最適です。
高精度
繰返精度 0.2 μm (4 σ) 以下
温度変化に強い
休止後の起動時や温度が変化する工場環境下でも安定した精度を保ちます。
省スペース
Σゲージと比較して本体長さ・高さとも約 30％の小型化を実現。

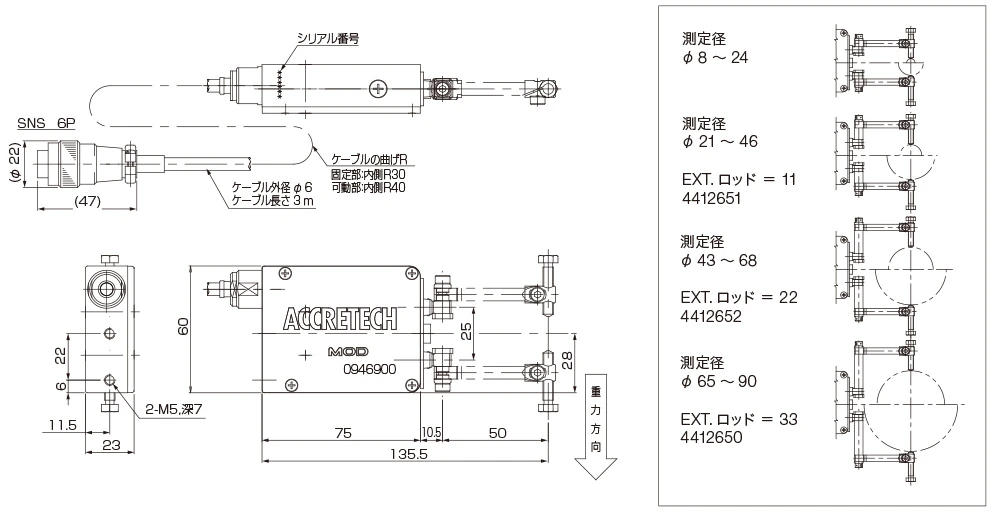

外観図
仕様
| 基本仕様 | ||
| 品名 | MOD | |
| 型式 | MOD-P3 | MOD-P6 |
| 商品コード | 0946900 | 0946901 |
| 繰り返し精度 | ≦0.2 ㎛/4 σ | |
| 測定力 | 1.5 N | |
| 直線性 | 0.1％ を超え 0.5％ F.S.以下 | |
| 測定範囲 | -200～+500 ㎛ | |
| フロントトラベル（片側） | 0.24 ～ 0.28 mm | |
| 対応径 | φ 5 ～ φ 90 mm | |
| ワーク形状 | 連続面外径 | |
| リトラクト方式 | ー | |
| リトラクト量 | ー | |
| リトラクト機構（リトラクト空気源） | ー | |
| 標準フィンガ長 | 50 mm | |
| 防水規格 | IP67 準拠 | |
| ケーブルの太さ・長さ | φ 6×3 m | φ 6×6 m |
| 質量（本体） | 約 0.6 kg | |
| 備考 | 外径専用 | |
| 出力数 | 1 | |
