特長
アプリケーション
手作業工程・半自動機など小規模な検査工程に最適です。
全自動機への搭載も可能です。

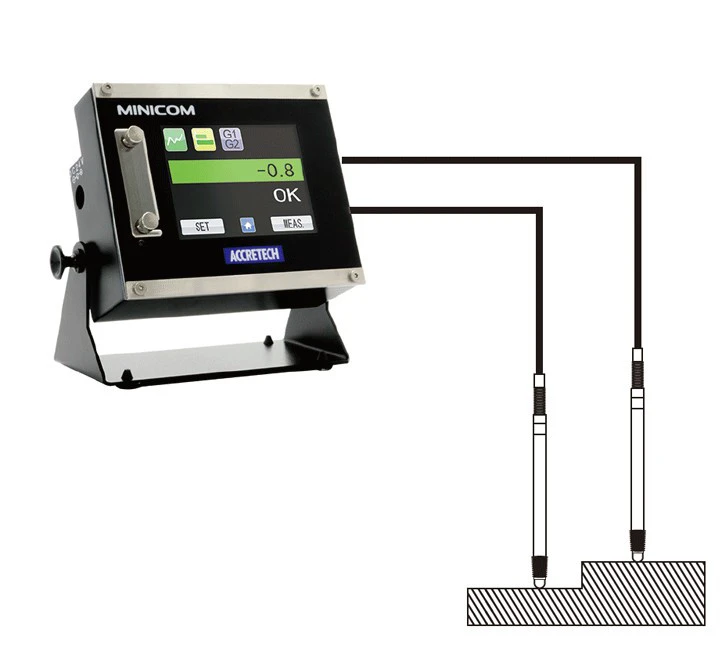

ペンシル型測長器による段差計測
簡単データ保存
測定条件及び測定データをUSB メモリに保存可能です。
現地語対応
現地語でオペレータが簡単操作可能。
日本語・英語・中国語・韓国語・タイ語・インドネシア語・スペイン語・ポルトガル語に対応しています。

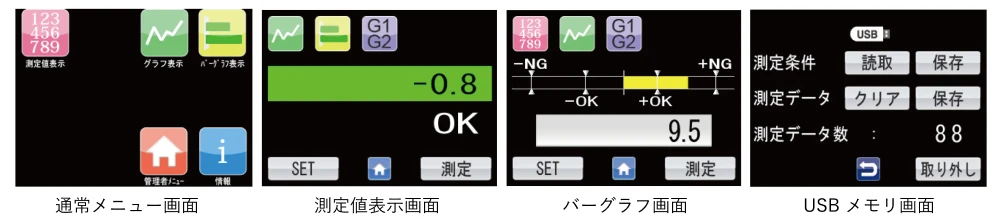

シンプルな操作性を実現した画面構成

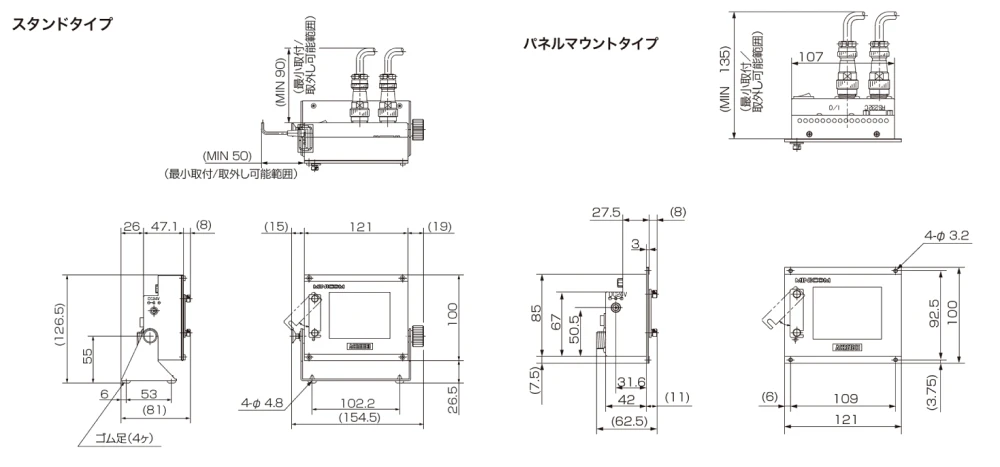

外観図
仕様
| 基本仕様 | |
| 品名 | MINICOM-X |
| 代表型式 | MX4xx |
| 用途 | ポストプロセス |
| 表示方式 | 3.5インチ TFT カラー LCD |
| 表示項目 | 測定結果・項目の一覧・各種設定 |
| 測定値表示範囲 | ±50 ㎛、±100 ㎛、±500 ㎛ ±800 ㎛、±2000 ㎛、±3000 ㎛ ±5000 ㎛から選択 |
| 表示分解能 | 1.0 ㎛、0.1 ㎛、0.01 ㎛ |
| 表示単位 | ㎛、mm |
| ヒューマンインターフェイス | 抵抗幕式タッチパネル |
| サンプリング速度 | 10 ms |
| データ更新時間 | 10 ms |
| 表示分離 / パネル型モデル | ー |
| IP 等級 | 前面パネル：IP55 適合 後面パネル：IP 非適合 |
| 使用周囲温度 / 湿度 | 0 ～ 50℃ 10 ～ 90％ R.H.（結露無きこと） |
| 耐振動/耐衝撃 | JIS C 1003 準拠 |
| CEマーク | ー |
| 外観寸法(W)×(D)×(H) / 質量 | 121×62.5×100mm/0.53 kg |
| 電源電圧 / 消費電力 | DC24 V/5 W |
| 付属品 | ー |
オプション
| オプション | ||
| 商品コード | 品名 | 備考 |
| 0935412 | MX I/O FCTN | I/O 機能オプション |
| 0935413 | MX RS232C FCTN |
RS-232 機能オプション |
| 0935410 | STAND 120*100 |
MINICOM-X スタンド |
| 0935414 | I/O CABLE 3 m | I/O オプション用ケーブル D-SUB 15 pin 3 m |
| 0935418 | I/O CABLE 6 m | I/O オプション用ケーブル D-SUB 15 pin 6 m |
| 0935415 | RS-232C CABLE |
RS-232C オプション用ケーブル 3 m |
| 0935416 | RS-232C CABLE |
RS-232C オプション用ケーブル 5 m |
| 0935417 | RS-232C CABLE |
RS-232C オプション用ケーブル 15 m |
| 0935411 | 24 V05 A ACPWR |
24 V0.5 A 共通 AC アダプター 国内向けプラグ付き |
| 0935460 | 24 V05 A ACPWR |
24 V0.5 A 共通 AC アダプター 北米向けプラグ付き（UL、CSA 規格） |
| 0935461 | 24 V05 A ACPWR |
24 V0.5 A 共通 AC アダプター EU 向けプラグ付き（CE規格） |
| 0935462 | 24 V05 A ACPWR |
24 V0.5 A 共通 AC アダプター 韓国向けプラグ付き |
| 0935463 | 24 V05 A ACPWR |
24 V0.5 A 共通 AC アダプター 中国向けプラグ付き（CCC規格） |
| 4220574 | USB MEMORY 4 GB |
専用 USB メモリー 4 GB |
| 0937500 | DataLink X | データリンクソフトウェア |
