特長
径差10 mm以内を自動ゼロセット
10 mm 以内であれば段取り替えは全自動、管制部への信号入力だけでゼロセット可能です。多種のワークを加工するライン等では、段取り時間を大幅に短縮できます。
自動リトラクト調整
リトラクトストロークを0.1 mm から0.3 mm の間で選択可能です。これにより砥石との隙間が少ない場合も干渉なく動作できます。
最大40種のサイズに対応
ワークの事前登録で、最大40種のワークが自動測定できます。

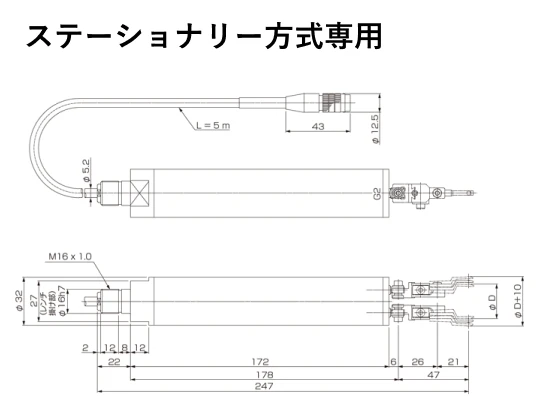

外観図
仕様
| 基本仕様 | |
| 品名 | RF-10 |
| 型式 | RF-10 |
| 商品コード | 0960040 |
| 繰り返し精度 | ≦0.5 ㎛/4 σ |
| 測定力 | 0.9 ±0.2 N（ゼロ点） |
| 直線性 | 0.1％ を超え 0.5％ F.S. 以下 |
| 測定範囲 | ±700 ㎛ |
| フロントトラベル（片側） | 2.6 ～ 2.8 mm |
| 対応径 | ー |
| ワーク形状 | 連続面 |
| リトラクト方式 | 電気式 |
| リトラクト量（片側） | 0.1 ～ 0.3 mm |
| リトラクト機構 | 管制部より |
| 標準フィンガ長 | 47 mm |
| ケーブルの太さ・長さ | φ 5.2×5 m + 3 m |
| 質量（本体） | 約 0.7 kg |
| 備考 | 出力数 2+ リトラクト用 D-sub9pin ステーショナリー専用 |
