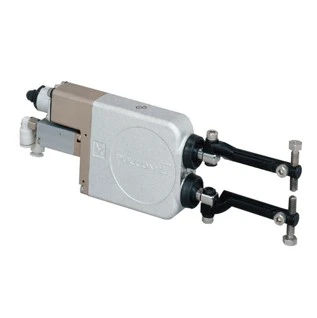

特長
小型、広範囲測定
小型にもかかわらず、13 mm の範囲で段取り替えが不要となります。
高精度、高剛性、高耐久性
独自の支点機構によりサイズシフト時の高精度を実現しています。
温度変化に強い
センサの性能向上により、環境温度が変化した時の測定値変動を抑えました。
ワーク傷防止
エアリトラクト機構の改良により、ワークへのソフトランディングを実現しました。

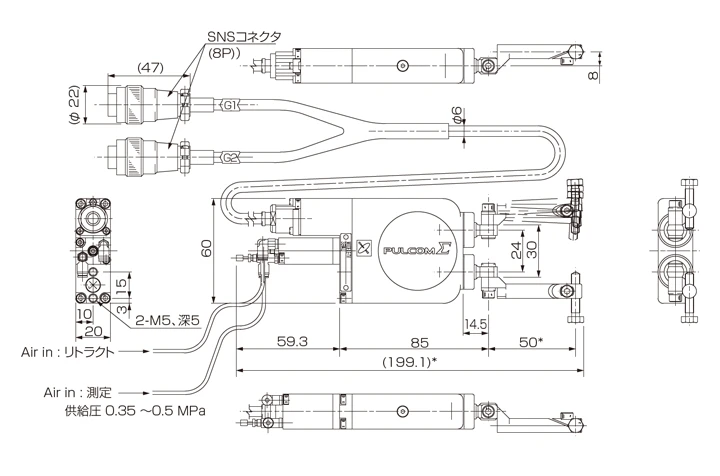

外観図
E-TV-3162A, 3166A
※図はフィンガ長50 mm 仕様です。
仕様
| 基本仕様 | ||||||
| 品名 | PULCOM mini Σ-V13-OD-AR | |||||
| 型式（垂直面内） | E-TV-3161A-P3 | E-TV-3162A-P3 | E-TV-3163A-P3 | |||
| 商品コード（垂直面内） | 0940991 | 0940992 | 0940993 | |||
| 型式（水平面内） | E-TV-3165A-P3 | E-TV-3166A-P3 | E-TV-3167A-P3 | |||
| 商品コード（水平面内） | 0940995 | 0940996 | 0940997 | |||
| 繰り返し精度 | ≦0.3 ㎛/4 σ | ≦0.5 ㎛/4 σ | ||||
| 測定力 | 0.6 ～ 2.0 N | 0.6 ～ 2.2 N | 0.6 ～ 2.8 N | |||
| 直線性 | ー | |||||
| 測定範囲 | -3 ～ +3 mm | -4 ～ +4 mm | -6.5 ～ +6.5 mm | |||
| フロントトラベル | 1.62 ～ 1.65 mm | 2.12 ～ 2.15 mm | 3.37 ～ 3.40 mm | |||
| 対応径 | φ 1 ～ φ 50 mm | |||||
| ワーク形状 | 連続面 | |||||
| リトラクト方式 | エア式（複動） | |||||
| リトラクト量 | 2.7 ~ 3.0 mm | 3.2 ～ 3.5 mm | 4.1 ～ 4.6 mm | |||
| リトラクト機構（リトラクト空気源） | 0.35 ～ 0.5 MPa（複動） | |||||
| 標準フィンガ長 | 35 mm | 50 mm | 65 mm | |||
| 防水規格 | IP67 準拠 | |||||
| ケーブルの太さ・長さ | φ 6 × 3 m | |||||
| 質量（ケーブル含め） | 約 0.7 kg（本体部 0.4 kg、ケーブル 3 m） | |||||
| 出力数 | 2 | |||||
| 備考 | サイズシフト機能による測定範囲 | |||||
