特長
多点測定
最大16ゲージ／32測定項目までの判定動作が可能です。
柔軟なシステム構成
条件ファイルを変更することで簡単にユニット構成を変更できます。

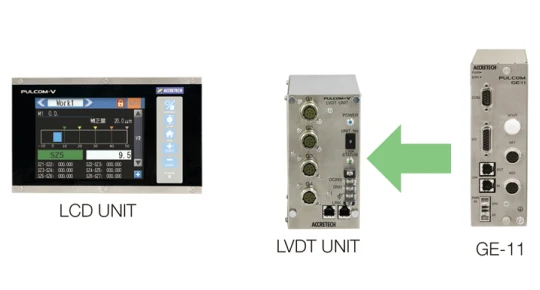

例）単純定寸のシステムにAEセンサを追加した場合
フィールドバス対応
CC-Link、PROFIBUS、DeviceNet対応で大幅な省配線化を実現できます。IoTへの対応に必須となる測定データの収集にも最適です。

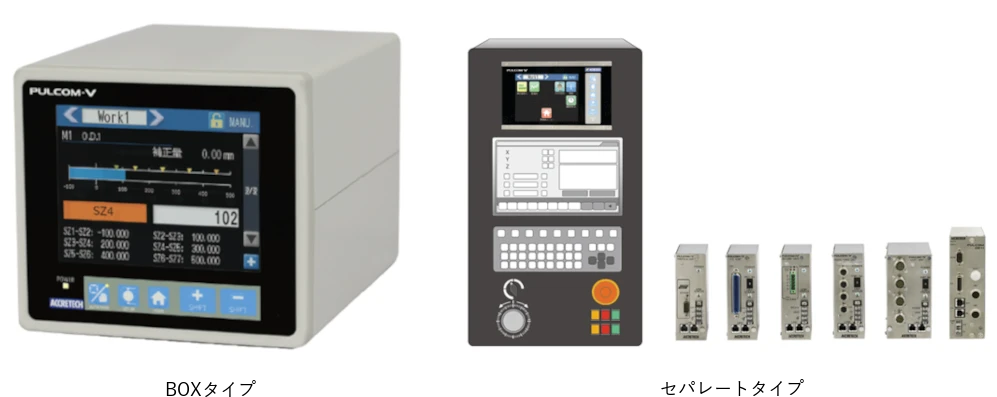

二つのボディタイプを用意
BOXタイプ及びセパレートタイプの二つのボディタイプを用意。従来のような機上設置もパネル組み込みも可能です。
また、セパレートタイプのユニットはBOXタイプの増設ユニットとしてもお使いいただけます。
シンプルかつ平昜な操作性
わかり易いアイコン表現とタッチパネル操作を実現しました。
多言語対応（英・日・中・韓・タイ・インドネシア・スペイン・ポルトガル・ドイツ）可能です。

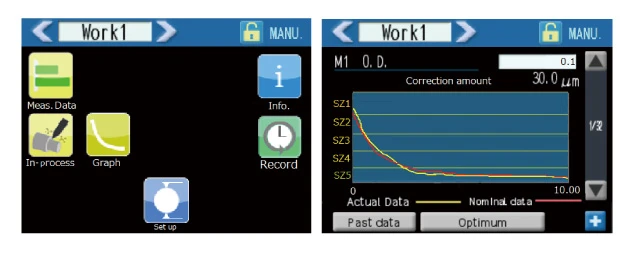

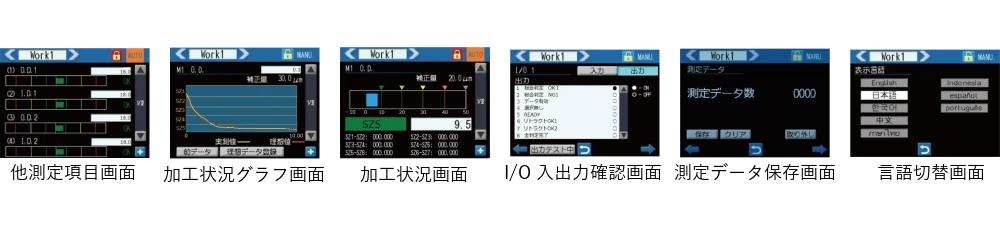

充実した画面構成
外観図

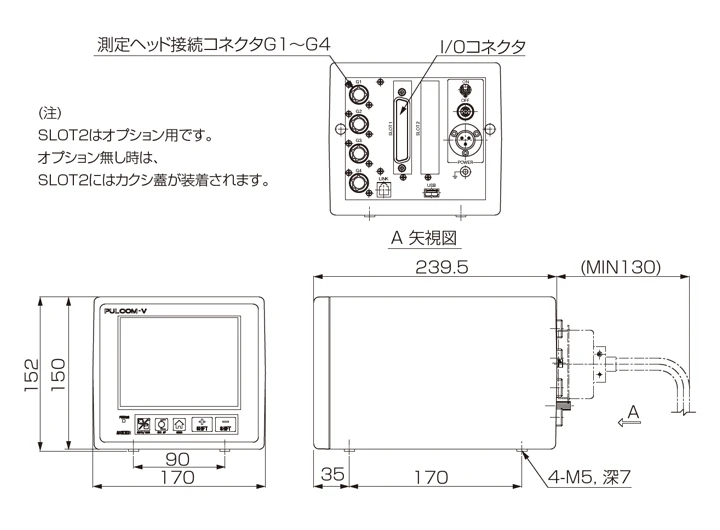

BOXタイプ

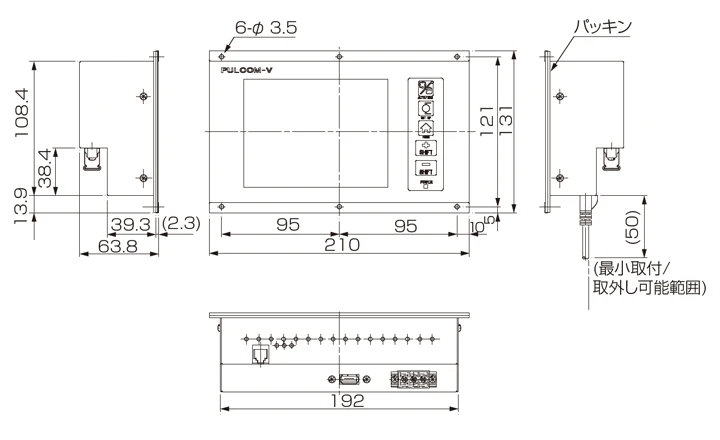

LCD UNIT

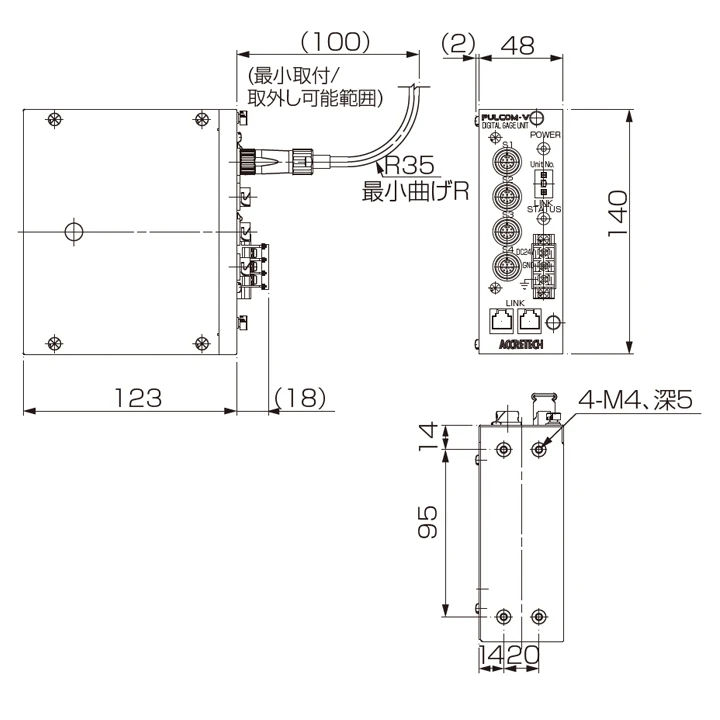

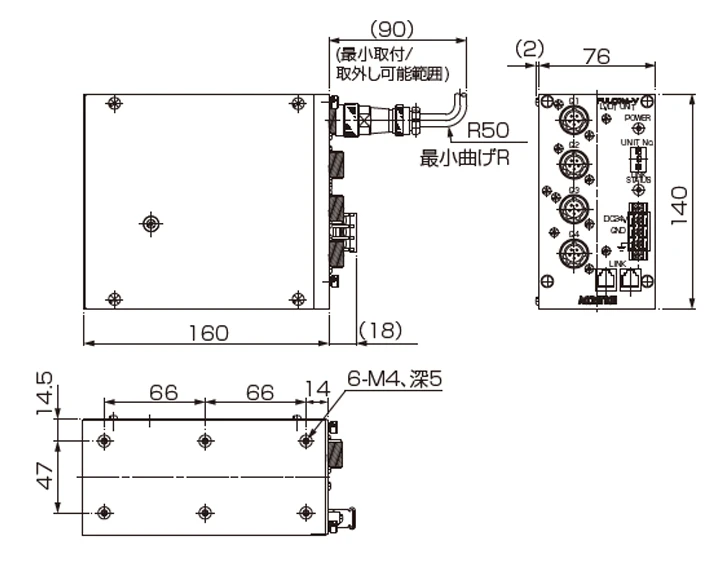

LVDT UNIT

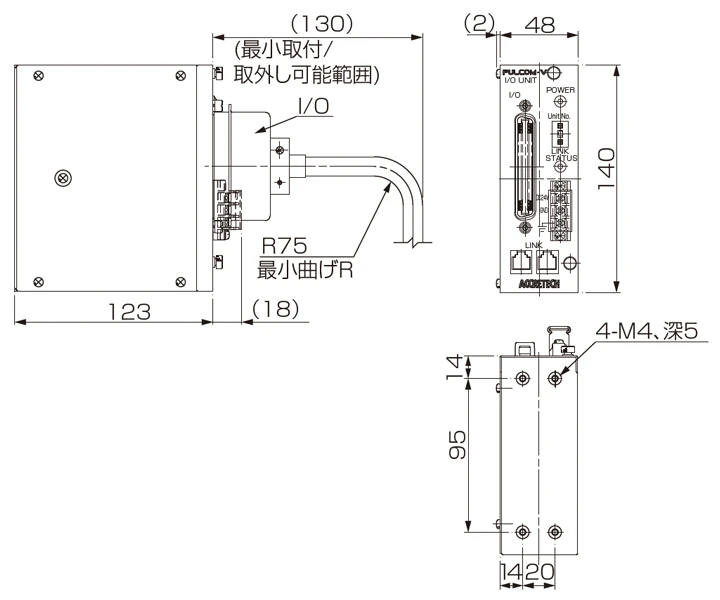

I/O UNIT
CTR UNIT

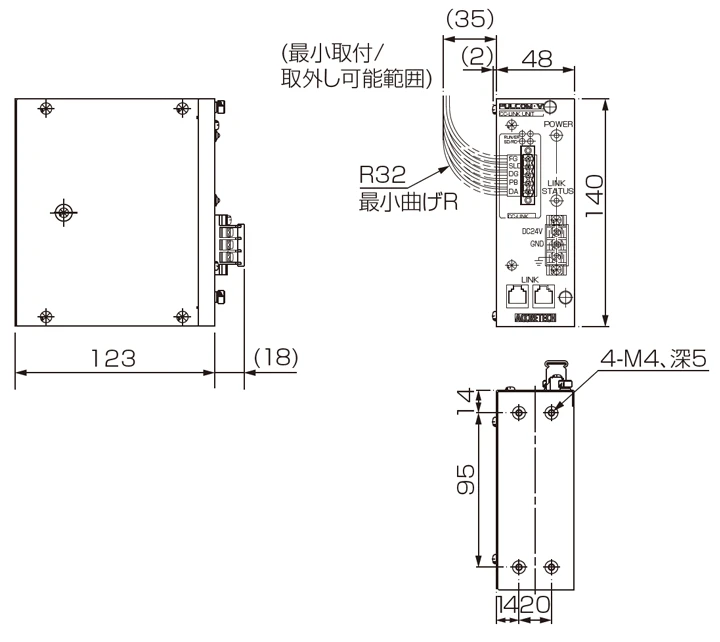

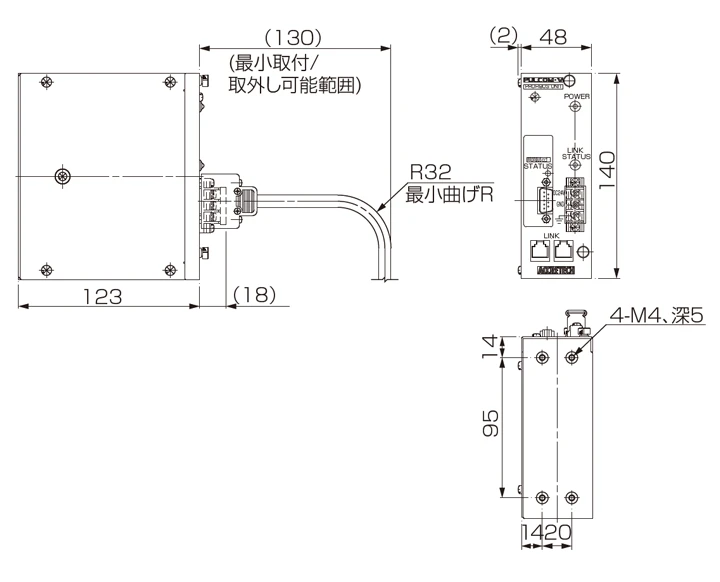

PROFIBUS UNIT

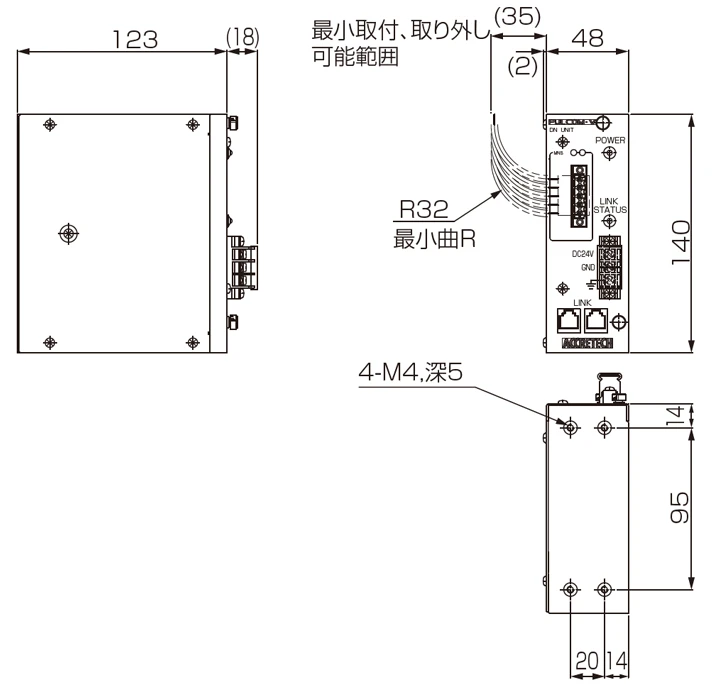

CC-Link UNIT
DeviceNet UNIT
仕様
✓：対応 ー：非対応
| 基本仕様 | |
| 品名 | PULCOM V9 |
| 代表型式 | E-PV9xxx |
| 用途 | インプロセス/ポストプロセス |
| 表示方式 | 5.7 インチ QVGA カラー液晶 |
| 表示項目 | 測定結果・項目の一覧・各種設定 |
| 測定値表示範囲 | ±10 ㎛、±20 ㎛、±50 ㎛、±100 ㎛、±500 ㎛、±800 ㎛、±2000 ㎛、±3000 ㎛、±5000 ㎛から選択 |
| 表示分解能 | 0.01 ㎛、0.05 ㎛、0.1 ㎛、0.5 ㎛、1 ㎛から選択 |
| 表示単位 | ㎛、mm |
| ヒューマンインターフェイス | 抵抗膜式タッチパネル |
| サンプリング速度 | 1 msec |
| データ更新時間 | 8 msec |
| 表示分離 / パネル型モデル | ✓ |
| IP 等級 | BOX タイプ：IP54 相当（フロントパネルのみ） |
| 使用周囲温度/湿度 | 0～50℃ 10～90％ R.H.（結露無きこと） |
| 耐振動 / 耐衝撃 | JIS C1003 準拠 |
| CEマーク | 適合（パネルタイプのみ） |
| 外観寸法(W)×(D)×(H) / 質量 | BOXタイプ：170×240×152 mm/3.5 kg |
| 電源電圧 / 消費電力 | AC85～250 V |
| 付属品 | ヒューズ・電源ケーブル |
| 外部 I/F | |
| I/O | ✓ |
| Ethernet | ― |
| RS-232C | ✓ |
| アナログ入力 | ― |
| HLS | ― |
| フィールドバス | ✓ |
| 外部メモリ | |
| CF | ー |
| USB | ✓ |
| 主な機能/オプション | |
| 検出器接続数 | 4 |
| ゲージ増設数 | 16 |
| 測定項目数（最大） | 32 |
| 判定出力 | 7 ランク |
オプション
| オプション | |||
| 商品コード | 品 名 | 型 式 | 備 考 |
| 0937003 | PULCOM V9 LVDT | E-PV9U00 | ユニット：LVDT 4 CH 接続可 |
| 0937004 | PULCOM V9 I/O | E-PV9U10 | ユニット：I/O1 互換 入力 16 点 出力 32 点 |
| 0937005 | PULCOM V9 CTR | E-PV9U20 | ユニット：CTR 4 CH 接続可 |
| 0937006 | PULCOM V9 CC | E-PV9U30 | ユニット：CC-Link 4 局占有 |
| 0937007 | PULCOM V9 PB | E-PV9U31 | ユニット：PROFIBUS |
| 0937009 | PULCOM V9 DN | E-PV9U33 | ユニット：DeviceNet |
| 0937050 | I/O ボード | E-PV9B10 | 増設ボード：I/O 入力 16 点 出力 32 点 |
| 0937051 | CTR ボード | E-PV9B20 | 増設ボード：スケール 4 CH 接続可 |
| 0937052 | CC-Link ボード | E-PV9B30 | BOX 型用増設スロット向け |
| 0937053 | PROFIBUS ボード | E-PV9B31 | BOX 型用増設スロット向け |
| 0937055 | RS-232C | E-PV9B39 | BOX 型用増設スロット向け |
| 0937056 | RS-232C | E-PV9B09 | LCD ユニット用オプション |
| 0937057 | DeviceNet ボード | E-PV9B33 | BOX 型用増設スロット向け |
| 0937060 | 24V 電源 ケーブル 6 m | ー | 各ユニット共通電源ケーブル |
| 0937068 | 24V 電源ケーブル 特 1 m | ー | 長さ指定用m単価 |
| 0937069 | 24V 電源 ケーブル 10 m | ー | 各ユニット共通電源ケーブル |
| 0937061 | CC-Link ケーブル 1 m | ー | CC-Link 専用ケーブル |
| 0937062 | CC-Link ケーブル特 1 m | ー | 長さ指定用m単価 |
| 0937063 | V9 connection cable 0.5 m | ー | ユニット間接続ケーブル 0.5 m |
| 0937064 | V9 connection cable 3 m | ー | ユニット間接続ケーブル 3 m |
| 0937065 | V9 connection cable 6 m | ー | ユニット間接続ケーブル 6 m |
| 0937066 | V9 connection cable 10 m | ー | ユニット間接続ケーブル 10 m |
| 0937067 | V9 connection cable custom length | ー | ユニット間接続 長さ指定用m単価 |
| 0930154 | V11 ターミネーションケーブル | ー | ユニット間通信用終端抵抗 |
| 0937076 | DeviceNet ケーブル 1 ｍ | DEVICE NET 1M | DeviceNet 専用ケーブル |
| 0937077 | DeviceNet ケーブル特 1 ｍ | SP PER 1M | 長さ指定用m単価 |
| 0937080 | PROFIBUS ケーブル 1 m | ー | PROFIBUS 専用ケーブル |
詳しくは営業までお問い合わせください。
| オプション | |||
| 商品コード | 品 名 | 型 式 | 備 考 |
| 0937081 | PROFIBUS ケーブル特 1 m | ー | 長さ指定用m単価 |
| 0937082 | オート CAL | E-PV9S01 | 外部入力による CAL 機能 |
| 0937083 | ゼロシフト機能 | E-PV9S02 | インプロセス向け：仕上がり寸法のドリフトを監視しゼロ点を補正する機能 |
| 0937084 | 統計処理機能 | E-PV9S03 | 統計表示のみ |
| 0937085 | ポストプロセス記憶機能 | E-PV9S04 | ポストプロセス向け：MAX、MINI、P-Pの機能追加 |
| 0937086 | P 型記憶機能 | E-PV9S05 | 内部 / 自動 / 外部 |
| 0937087 | サイズシフト機能 D6 | E-PV9S06 | 径差対応：6D（直径）まで |
| 0937088 | リピートカウンタ機能 | E-PV9S07 | ポストプロセス向け：仕上がり寸法の変位を監視し、加工機にフィードバックする機能 |
| 0937089 | リアルタイム予測機能 | E-PV9S08 | インプロセス向け：仕上がりの変動を予測し補正する機能 |
| 0937090 | P100 積分記憶機能 | E-PV9S09 | 内部 / 自動 / 外部 |
| 0937091 | P110 積分記憶機能 | E-PV9S10 | |
| 0937092 | 平均演算機能 | E-PV9S11 | 加工後ワークの一定期間内の平均値を演算する機能 |
| 0937094 | サイズシフト機能 D20 | E-PV9S13 | 径差対応：20D（直径）まで |
| 0937095 | サイズシフト機能 D21 | E-PV9S14 | 径差対応：21D（直径）以上 40D まで |
| 0937096 | GE-11 接続 | E-PV9S15 | GE-11 接続用ソフト |
| 0937097 | CTR サイズシフト機能 | E-PV9S16 | デジタルゲージ用径差対応 40D（直径）まで |
| 0937098 | 計算機リンク機能 | E-PV9S17 | 計算機リンク通信機能 |
| 0937099 | BCDグレード機能 | E-PV9S18 | 外部からの BCD 方式での補正値入力機能 2 桁 |
| 0937200 | SCALE OUT FCTN | E-PV9S19 | 無限遠点機能 |
| 0937201 | 異常値除去フィルタ機能 | E-PV9S20 | メディアンフィルタ |
| 0937202 | P120 積分予測機能 | E-PV9S21 | リヤフォークゲージ向けフィルタ機能 |
| 0937203 | ワーク通過検知 | E-PV9S22 | ポストプロセス向け：ワークの通過を計測トリガーにする機能 |
| 0937204 | インチ表示機能 | E-PV9S23 | インチ表示機能（*特定用途及び海外向けのみ適用可能） |
| 0937205 | データ転送機能 | E-PV9S24 | フィールドバスデータ転送機能 |
| 0937206 | BCD グレード拡張機能 | E-PV9S25 | 外部から BCD 方式での補正値入力機能 3 桁以上 |
| 0937500 | DataLink X | ー | Windows 用データ収集ソフトウェア |
| 0937070 | NT ADAPTER | V9H86 A063583 | サイズシフトゲージ用変換アダプタ |
