特長
インテリジェントな判定、制御が可能
各種の演算や補正などが標準で可能です。またオプションソフトも充実しており多彩な機能を追加できます。
インプロセス／ポストプロセス両用型
インプロセス加工向けのV7（アナログメータモデル）、ポストプロセス向けのV8（LEDデジタルモデル）の2つがあります。それぞれ、インプロセス／ポストプロセスの両方の目的に使用することも可能です。
4チャンネル同時並行処理可能な多点測定機
検出器2接続形、4接続形を用意し、最大4項目の同時並行／演算処理、統合判定処理ができます。
シンプルな表示機能
インプロセス加工向けのV7には、大型アナログメータ＋数値表示を装備しました。ポストプロセス向けのV8には、LEDデジタルメータを装備しました。
簡単操作
ロータリースイッチによる直感的な操作が可能です。また各種条件設定、補正値などの表示の他、測定値、判定結果も表示できる視認性に優れた蛍光表示管を装備しました。
PULCOMU2000Aとの互換性
ほとんどの場合において、U2000Aのリプレースが可能です。
外観図

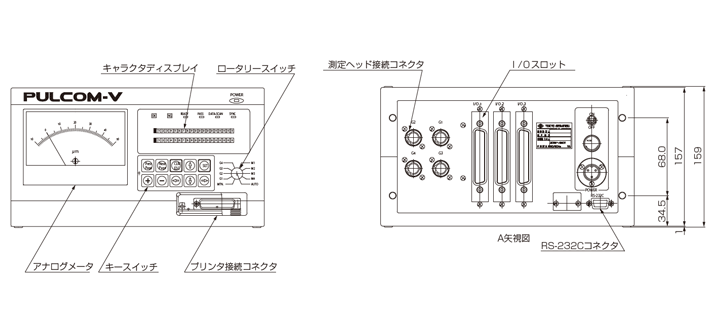

V7

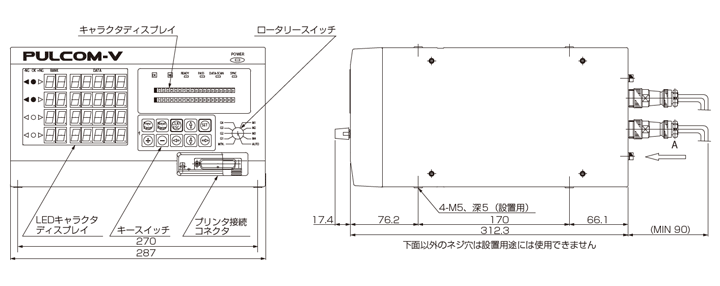

V8
仕様
✓：対応 ー：非対応
| 基本仕様 | ||
| 品名 | PULCOM V7 | PULCOM V8 |
| 代表型式 | E-PV7xxxxx | E-PV8xxxxx |
| 用途 | インプロセス / ポストプロセス共通 | |
| 表示方式 | 指示計 蛍光表示器キャラクタディスプレイ （同時表示） |
LEDキャラクタディスプレイ 蛍光表示器キャラクタディスプレイ （同時表示） |
| 表示項目 | 測定項目・項目の一覧・各種設定 | |
| 測定値表示範囲 | 測定レンジ 200 ㎛（HI：０ ～±19.99、LO：±20.0 ～ ±199.9） 測定レンジ 500 ㎛（HI：０ ～±49.99、LO：±50.0 ～ ±499.9） 測定レンジ 1000 ㎛（HI：0 ～ ±99.99、LO：±100.0 ～ ±999.9） 測定レンジ 2000 ㎛（HI：0～±199.99、LO：±200.0 ～±1999.9） 測定レンジ 5000 ㎛（HI：0 ～±499.99、LO：±500.0 ～ ±4999.9） |
|
| 表示分解能 | 測定レンジ 200 ㎛ HI 時：０.01/0.05/0.1 ㎛、LO 時：0.1/0.5/1.0 ㎛ 測定レンジ 500 ㎛ HI 時：0.05/0.1 ㎛、LO 時：0.5/1.0 ㎛ 測定レンジ 1000 ㎛ HI 時：0.1/0.5 ㎛、LO 時：1.0 ㎛ 測定レンジ 2000 ㎛ HI 時：0.1/0.5 ㎛、LO 時：1.0 ㎛ 測定レンジ 5000 ㎛ HI 時：0.5/1.0 ㎛、LO 時：1.0 ㎛ |
|
| 表示単位 | ㎛ | |
| ヒューマンインターフェイス | ロータリースイッチ + シートキー | |
| サンプリング速度 | 1 msec | |
| データ更新時間 | 20 msec | |
| 表示分離 / パネル型モデル | ー | |
| IP 等級 | IP50 | |
| 使用周囲温度/湿度 | 0 ～ 40℃ 10 ～ 90％ R.H.（ 結露無きこと） | |
| 耐振動 / 耐衝撃 | JIS C1003 準拠（X、Y、Z 0.3 mm、10 ～ 55 Hz） | |
| CE マーク | ✓ | |
| 外観寸法(W)×(D)×(H) / 質量 | 287 × 325 × 159 mm/ 6.5 kg | |
| 電源電圧 / 消費電力 | AC 85 ～ 250 V、70 VA | |
| 付属品 | ヒューズ・電源ケーブル | |
オプション
| オプション | ||
| 商品コード | 品 名 | 備 考 |
| 0930221 | サイズシフト機能（ハードのみソフト別途） | 0930222 ～ 0930224 のいずれかと組み合わせ |
| 0930222 | サイズシフト機能 6D まで（ソフトのみ） | 別途 0930221 が必要、径差対応：6D（直径）まで |
| 0930223 | サイズシフト機能 20D まで（ソフトのみ） | 別途 0930221 が必要、径差対応：20D（直径）まで |
| 0930224 | サイズシフト機能 21D ～（ソフトのみ） | 別途 0930221 が必要、径差対応：21D（直径）以上 40D まで |
| 0930225 | リピートカウンタ工具補正 | I/O 3 ボートとI/O 3 ケーブル 6 m を含む ポスト測定で寸法ドリフトを監視・出力 |
| 0930226 | ゼロシフト | I/O 3 ボートとI/O 3 ケーブル 6 m を含む インプロ測定で寸法ドリフトを監視・ゼロ点補正 |
| 0930227 | 外部オフセット機能 | I/O 3 ボートとI/O 3 ケーブル 6 m を含む 外部信号によりインプロ加工寸法修正 |
| 0930228 | RUN 信号出力機能 | I/O 3 ボートとI/O 3 ケーブル 6 m を含む 判定実行中に RUN 信号出力 |
| 0930229 | 演算式入力 | 測定項目の演算式を変更可能にする |
| 0930248 | 入力信号記憶 1 CH | MAX、MIN、P-P 判定時に必要 |
| 0930230 | 入力信号記憶 2 CH | MAX、MIN、P-P 判定時に必要 |
| 0930232 | 外部オート CAL | I/O 3 ボードと I/O 3 ケーブル 6 m を含む |
| 0930233 | BCD/BINARY（オープンコレクタ）出力機能 | I/O 2 ボード（オープンコレクタ）と I/O 2 ケーブル 6 m を含む |
| 0930234 | BCD/BINARY（オープンエミッタ）出力機能 | I/O 2 ボード（オープンエミッタ）と I/O 2 ケーブル 6 m を含む |
| 0930235 | BCD/BINARY（オープンドレイン）出力機能 | I/O 2 ボード（オープンドレイン）と I/O 2 ケーブル 6 m を含む |
| 0930236 | RS-232C 出力機能 | 判定結果・測定値シリアル出力 |
| 0930237 | RS-232C ケーブル | 5 m |
| 0937500 | DataLink X | PC 用ソフトウェア（RS-232C 出力機能が別途必要） |
| 0930239 | スムージング（ゲージ / 測定） | 値の移動平均機能 |
| 0930240 | 統計処理 | 測定結果から最大値・最小値・平均値・標準偏差・Cpを算出 |
| 0930241 | ワーク切替機能（公差切替） | I/O 3 ボートとI/O 3 ケーブル 6 m を含む |
| 0930242 | 外部オートゼロ機能 | I/O 3 ボートとI/O 3 ケーブル 6 m を含む 外部信号によるゲージのゼロイング |
| 0930243 | BCD 式判定出力 | |
| 0930244 | メータ切替機能 | アナログメータ出力項目を外部信号により切り換え |
| 0930245 | 寸法異常検出 | I/O 3 ボートとI/O 3 ケーブル 6 m を含む 黒皮残りや砥粒による径異常の検出 |
| 0930080 | プリンタ CT-S601ⅡS3PAJ-WH-P | |
| 0930253 | RP8080T（記憶紙 CT-S601Ⅱ 用 10 巻） | |
| 0301013 | I/O 1 ボード（オープンコレクタ） | |
| 0301010 | I/O 1 ボード（オープンドレイン） | |
| 0341202 | I/O 1 ケーブル 6 m | |
| 0930142 | I/O 1 ケーブル 長さ特殊 | |
| 0301011 | I/O 2 ボード（オープンコレクタ） | |
| 0301014 | I/O 2 ボード（オープンエミッタ） | |
| 0301015 | I/O 2 ボード（オープンドレイン） | |
| 0341200 | I/O 2 ケーブル 6 m | |
| 0341201 | I/O 2 ケーブル 長さ特殊（1 m 当り） | |
| 0301012 | I/O 3 ボード（オープンコレクタ） | |
| 0301016 | I/O 3 ボード（オープンドレイン） | |
| 0930143 | I/O 3 ボード（入力専用） | |
| 0930144 | I/O 3 ケーブル 6 m | |
| 0930147 | I/O 3 ケーブル 長さ特殊（1 m 当り） | |
| 0930148 | 電源ケーブル 6 m | V7、8 用電源ケーブル |
| 0930155 | 電源ケーブル 長さ特殊 | |
| 4851025 | 判定信号アサイン特殊 | |
