特長

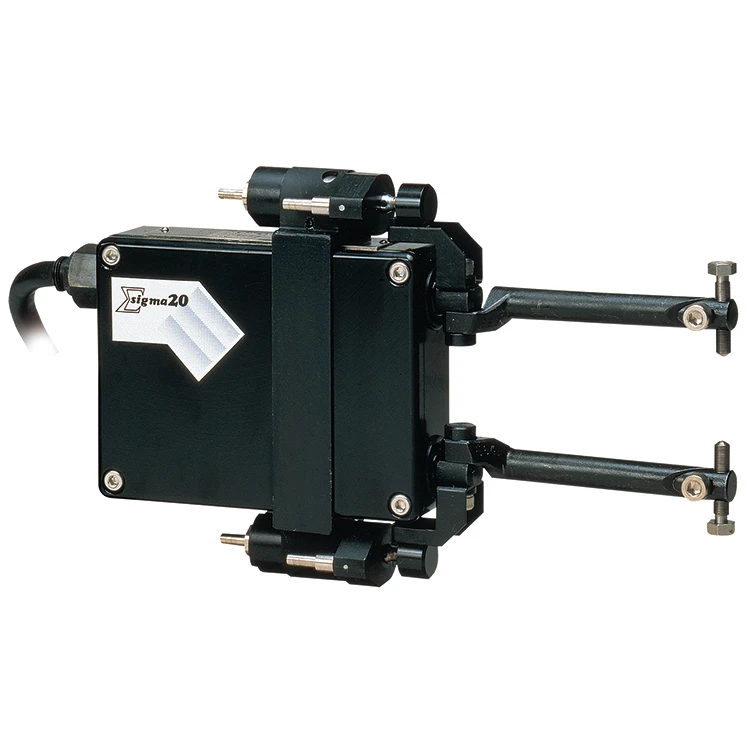

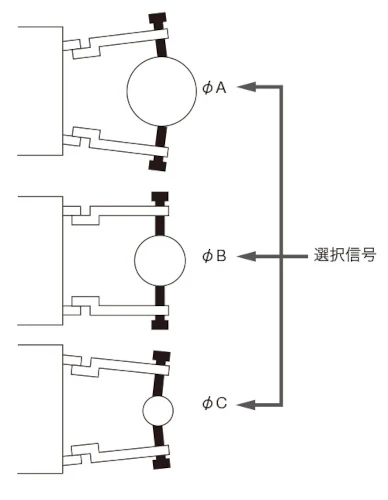

径差20 mm （7 mm）以内を自動ゼロセット

20 mm （7 mm）以内であれば段取り替えは全自動、管制部への信号入力だけでゼロセットが可能です。20 mm（7 mm）を超える場合も、長いフィンガに交換 する事で
対応できます。

PULCOM Σ20/Σ8 径差20 mm （7 mm）以内を自動ゼロセット
※

（　）内の数字はΣ 8 使用時

エアリトラクト機構付

挿入時にコンタクトを逃がすリトラクト機構付で、インプロセス測定が安全に行なえ、また円筒の軸方向からの挿入などポストプロセス測定も自由に行えます。　

切欠きのあるワークの測定も可能

スプラインなどのワークも測定可能です。

最大40 種のサイズに対応

PULCOM V10A サイズシフト機能付モデルと組み合われば、最大40 種類のワークが自動測定できます。

基本はPULCOMΣ

Σゆずりの内部メカニズムで高精度、そして全く同じ外観寸法でアタッチメントも共通です。

外観図

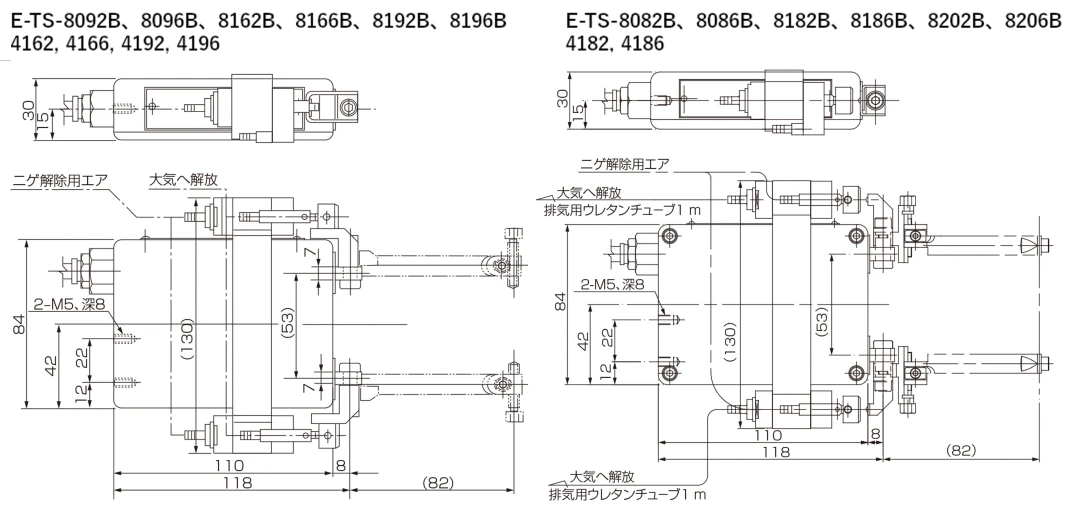

外観図

注1 ）

コンタクトのリトラクトについて

ワークのアプローチの時のみリトラクト、その他の時はリトラクト解除（測定）状態にしてください。

仕様

基本仕様
品名 PULCOM Σ 8-OD-AR
型式 E-TS-8092B-P3 E-TS-8092B-P6 E-TS-8096B-P3 E-TS-8096B-P6 E-TS-8162B-P3 E-TS-8162B-P6 E-TS-8166B-P3 E-TS-8166B-P6
商品コード 0947613 0947614 0947615 0947616 0947073 0947074 0940863 0940864
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N（ゼロ点）
直線性 ー
測定範囲 ー
フロントトラベル（片側） 0.19 ～ 0.24 mm
対応径（標準、径差対応範囲を含む） φ 8 ～ φ 68.5 mm（ポストプロセス：φ １ ～ φ 68.5 mm）
対応径（オプション、径差対応範囲を含む） φ 5 ～ φ 143.5 mm（ポストプロセス：φ １ ～ φ 143.5 mm）
ワーク形状 連続面
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 1（6 ピン） 2（６ ピン、6 ピン）
基本仕様
品名 PULCOM Σ 8-OD-SAR
型式 E-TS-8192B-P3 E-TS-8192B-P6 E-TS-8196B-P3 E-TS-8196B-P6
商品コード 0940885 0940886 0940890 0940891
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N（ゼロ点）
直線性 ー
測定範囲 ー
フロントトラベル（片側） 0.12 ～ 0.15 mm
対応径（標準、径差対応範囲を含む） φ 8 ～ φ 68.5 mm（ポストプロセス：φ １ ～ φ 68.5 mm）
対応径（オプション、径差対応範囲を含む） φ 5 ～ φ 143.5 mm（ポストプロセス：φ １ ～ φ 143.5 mm）
ワーク形状 不連続面
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2（6 ピン、6 ピン）
基本仕様
品名 PULCOM Σ 8-ID-AR
型式 E-TS-8082B-P3 E-TS-8082B-P6 E-TS-8086B-P3 E-TS-8086B-P6 E-TS-8082B-N3 E-TS-8082B-N6 E-TS-8086B-N3 E-TS-8086B-N6
商品コード 0940813 0940814 0940820 0940822 0940816 0940817 0940821 0940923
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N（ゼロ点）
直線性 ー
測定範囲 ー
フロントトラベル（片側） 0.19 ～ 0.24 mm
対応径（標準、径差対応範囲を含む） φ 3 ～ φ 68.5 mm（ポストプロセス：φ １ ～ φ 68.5 mm）
対応径（オプション、径差対応範囲を含む） φ 3 ～ φ 123.5 mm（ポストプロセス： φ 1 ～ φ 143.5 mm）
ワーク形状 連続面
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 1（6 ピン）
基本仕様
品名 PULCOM Σ 8-ID-AR
型式 E-TS-8182B-P3 E-TS-8182B-P6 E-TS-8186B-P3 E-TS-8186B-P6 E-TS-8182B-N3 E-TS-8182B-N6 E-TS-8186B-N3 E-TS-8186B-N6
商品コード 0940781 0940782 0940865 0940867 0940860 0940862 0940866 0940868
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N（ゼロ点）
直線性 ー
測定範囲 ー
フロントトラベル（片側） 0.19 ～ 0.24 mm
対応径（標準、径差対応範囲を含む） φ 3 ～ φ 68.5 mm（ポストプロセス：φ １ ～ φ 68.5 mm）
対応径（オプション、径差対応範囲を含む） φ 3 ～ φ 123.5 mm
ワーク形状 連続面
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2（6 ピン、6 ピン）
基本仕様
品名 PULCOM Σ 8-ID-SAR
型式 E-TS-8202B-P3 E-TS-8202B-P6 E-TS-8206B-P3 E-TS-8206B-P6 E-TS-8202B-N3 E-TS-8202B-N6 E-TS-8206B-N3 E-TS-8206B-N6
商品コード 0940870 0940872 0940876 0940878 0940871 0940873 0940877 0940879
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N（ゼロ点）
直線性 ー
測定範囲 ー
フロントトラベル（片側） 0.12 ～ 0.15 mm
対応径（標準、径差対応範囲を含む） φ 3 ～ φ 68.5 mm
対応径（オプション、径差対応範囲を含む） φ 3 ～ φ 123.5 mm
ワーク形状 不連続面
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2（6 ピン、6 ピン）
基本仕様
品名 PULCOM Σ 20-OD-AR PULCOM Σ 20-OD-SAR
型式 E-TS-4162-P3 E-TS-4162-P6 E-TS-4166-P3 E-TS-4166-P6 E-TS-4192-P3 E-TS-4192-P6 E-TS-4196-P3 E-TS-4196-P6
商品コード 0940902 0940904 0940924 0940925 0940906 0940908 0940909 0940910
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.6 ～ 2.8 N
直線性 ー
測定範囲 ー
フロントトラベル（片側） 5.2 ～ 5.8 mm
対応径（標準、径差対応範囲を含む） φ 8 ～ φ 75 mm（ポストプロセス：φ 1 ～φ 75 mm）
対応径（オプション、径差対応範囲を含む） φ 5 ～ φ 150 mm（ポストプロセス：φ 1 ～φ 150 mm）
ワーク形状 連続面 不連続面
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 6.0 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2（8 ピン、8 ピン）
基本仕様
品名 PULCOM Σ 20-ID-AR
型式 E-TS-4182-P3 E-TS-4182-P6 E-TS-4186-P3 E-TS-4186-P6 E-TS-4182-N3 E-TS-4182-N6 E-TS-4186-N3 E-TS-4186-N6
商品コード 0940917 0940714 0940919 0940923 0940926 0940927 0940928 0940929
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.6 ～ 2.8 N
直線性 ー
測定範囲 ー
フロントトラベル（片側） 5.2 ～ 5.8 mm
対応径（標準、径差対応範囲を含む） φ 3 ～ φ 75 mm
対応径（オプション、径差対応範囲を含む） φ 3 ～ φ 130 mm
ワーク形状 連続面
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 6.0 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2（8 ピン、8 ピン）
