特長
多様なアプリケーションに対応
検出器接続数は LVDTタイプ（ 1、2、4 CH接続） または、内蔵 A/E 1入力から選択可能。
測定項目は、最大8 項目まで対応可能。
RS-232C 機能によりPC へ測定データの出力が可能。
最大5 台までの連装、40 測定項目まで拡張可能。（オプション）
判定出力・アナログ入出力対応（ オプション）によりPLCとの接続も可能。

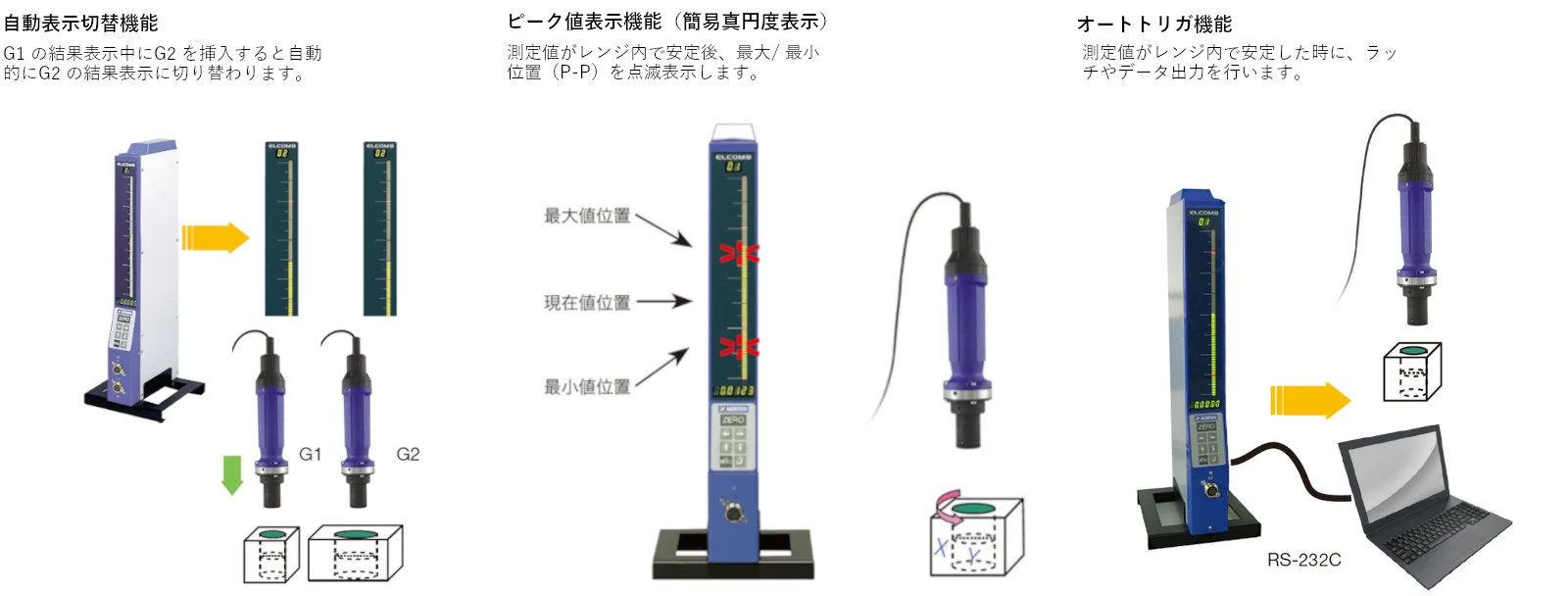

便利機能（標準機能）

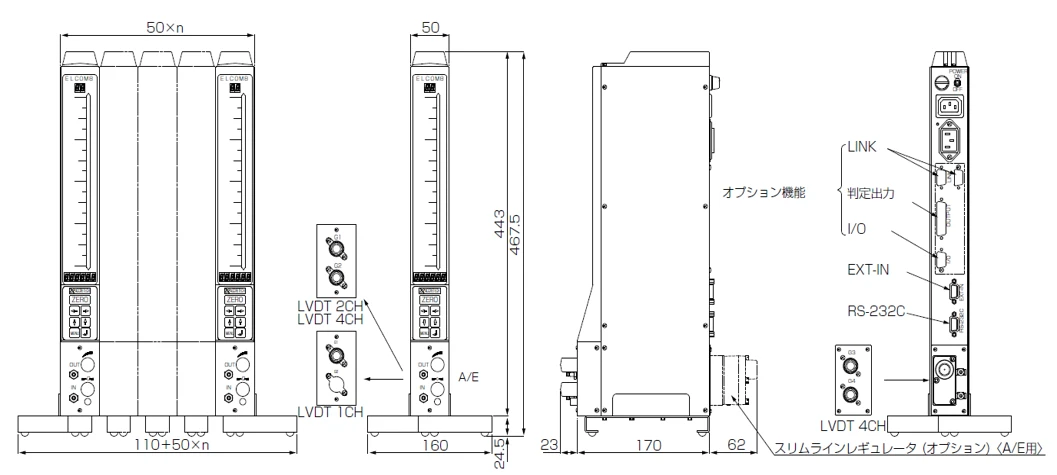

外観図
仕様
| 基本仕様 | |
| 品名 | ELCOM 8 |
| 代表型式 | ー |
| 用途 | ポストプロセス |
| 表示方式 | LED バー表示 |
| 表示項目 | 測定結果・各種設定 |
| 測定値表示範囲 | ±4 ㎛、±8 ㎛、±20 ㎛、±40 ㎛、±80 ㎛、±200 ㎛、±400 ㎛から選択 ハイレゾ使用時は、1/10 の分解能 |
| バーグラフ分解能 | 81 DIV |
| ヒューマンインターフェイス | シートキー |
| サンプリング速度 | 60 msec |
| データ更新時間 | 60 msec |
| 表示分離 / パネル型モデル | ー |
| IP 等級 | ー |
| 使用周囲温度 / 湿度 | 0 ～ 40℃ 10 ～ 90％ R.H.（結露無きこと） |
| 耐振動/耐衝撃 | ー |
| CEマーク | 適合品あり |
| 外観寸法(W)×(D)×(H) / 質量 | 1連：160×193×467.5 mm/2.7 kg |
| 電源電圧 / 消費電力 | AC85 ～ 250 V 30 VA |
| 付属品 | ヒューズ・電源ケーブル |
オプション
| オプション | ||
| 商品コード | 品名 | 備考 |
| 0999057 | オプションボード | 連装機能（ELCOM 8間の演算機能）に各ELCOM 8に必要 判定出力機能（オープンドレイン出力、3、5ランク、26ランク） アナログ入出力機能（入力±10、出力±2.4V、±10 V） デジマチック出力 |
| 0999103 | ELCOM 8 2連仕様 | 2連結、連装時の連結プレート、連装用ロッド、連装用電源ケーブルのセット |
| 0999104 | ELCOM 8 3連仕様 | 3連結、連装時の連結プレート、連装用ロッド、連装用電源ケーブルのセット |
| 0999105 | ELCOM 8 4連仕様 | 4連結、連装時の連結プレート、連装用ロッド、連装用電源ケーブルのセット |
| 0999106 | ELCOM 8 5連仕様 | 5連結、連装時の連結プレート、連装用ロッド、連装用電源ケーブルのセット |
| 0999088 | ELCOM間LINKケーブル | 連装時に使用する通信用ケーブル |
| 0999098 | ターミネーションコネクタ | 連装時に使用する通信用終端コネクタ（2個セット） |
| 0999075 | 判定出力ケーブル 3m | 判定出力機能ケーブル 3m 片側バラ線 |
| 0999076 | 判定出力ケーブル 6m | 判定出力機能ケーブル 6m 片側バラ線 |
| 0999077 | アナログ・デジマチックケーブル 3m | アナログ入出力・デジマチック出力機能用ケーブル 3m 片側バラ線 |
| 0999078 | アナログ・デジマチックケーブル 6m | アナログ入出力・デジマチック出力機能用ケーブル 6m 片側バラ線 |
| 0999094 | RS-232C ケーブル 3m | RS-232C 通信用ケーブル 3m |
| 0999095 | RS-232C ケーブル 5m | RS-232C 通信用ケーブル 5m |
| 0999096 | 外部スイッチ用ケーブル 3m | 外部入力（測定、ZERO/CAL 入力等）用ケーブル スイッチはユーザーにて用意 |
| 0999097 | 外部スイッチ用ケーブル 5m | 外部入力（測定、ZERO/CAL 入力等）用ケーブル スイッチはユーザーにて用意 |
| 0999079 | レギュレータユニット | スリムラインレギュレータ 内臓A/E 仕様専用のレギュレータ |
| 0999072 | スタンド | 標準スタンド |
| 0999073 | 連結用プレート | 連装・連結用プレート |
| 0999074 | 連装用電源ケーブル | 連装・連結用電源ケーブル |
| 0999120 | 電源ケーブル 3m 北米向け | 北米向け UL、CSA 規格品 3m |
| 0999121 | 電源ケーブル 3m 日本向け | 国内向け PSE 規格品・標準 3m |
| 0999122 | 電源ケーブル 3m EU向け | EU向け CE 規格品 3m |
| 0999123 | 電源ケーブル 5m 北米向け | 北米向け UL、CSA 規格品 5m |
| 0999124 | 電源ケーブル 5m 日本向け | 国内向け PSE 規格品 5m |
| 0999126 | 電源ケーブル 2ｍ 韓国向け | 韓国向け KC 規格品 2m |
| 0999127 | 電源ケーブル 3m EU向け | EU向け CE 規格品 3m 片側切り落とし |
| 0999128 | 電源ケーブル 2ｍ 中国向け | 中国向け CCC規格品 2 m |
