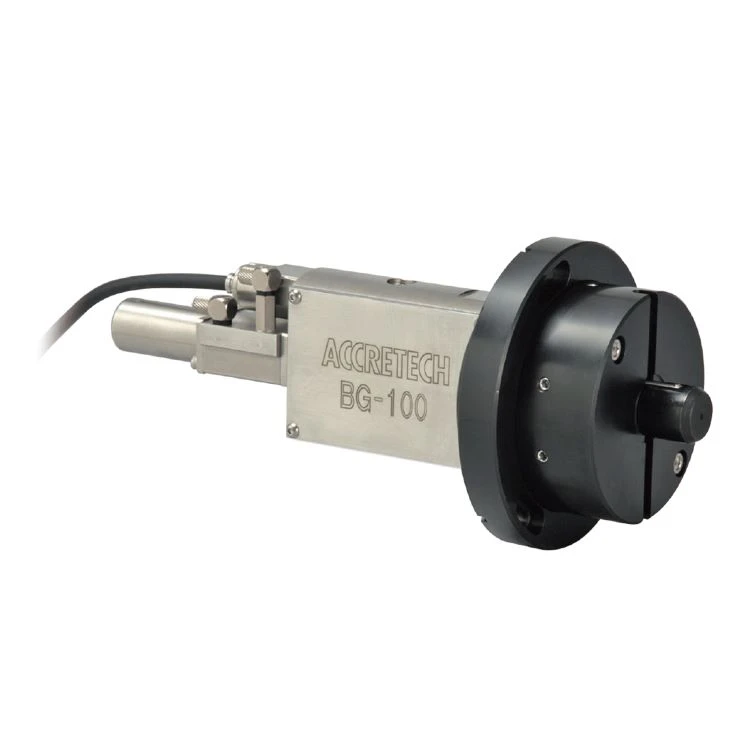

特長
多様な測定項目
1 直径、2 直径、楕円、平均径、段付穴、テーパなどほとんどの測定項目に適した測定ヘッドを準備しています。
面倒な測定エア源の管理は不要
電気式ですから測定エアの管理は不要です。
1.
測定前にエアブロー等による異物除去が必要です。
2.
ワークの材質により、キズが残る場合があります。
イージーマウントオプション完備
フローティングリリービングユニット、リリービングユニットなどの測定ヘッドを支える部分を標準化しています。加工ミスや位置決め不良による測定部の破損を防止します。
外観図

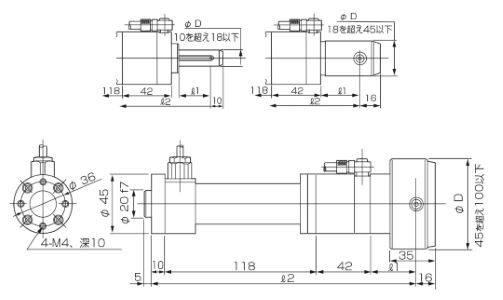

Bore Gage BG-10A-501
| φ D | ℓ 1 | ℓ 2 |
| φ 10 ～ φ 18 | ２D（但しエアブロー無し） | 205 |
| φ 18 ～ φ 100 | 35 | 205 |
| 57.5 | 227.5 |

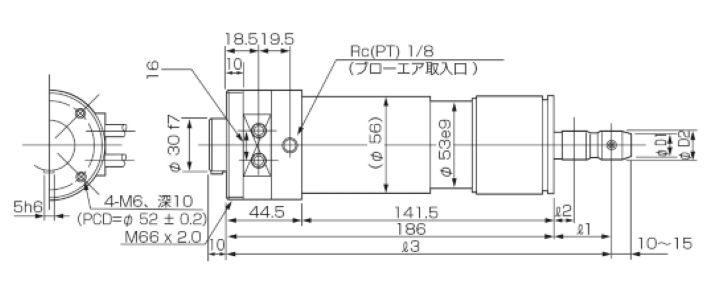

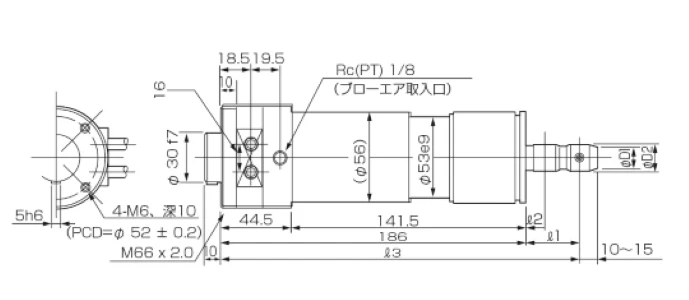

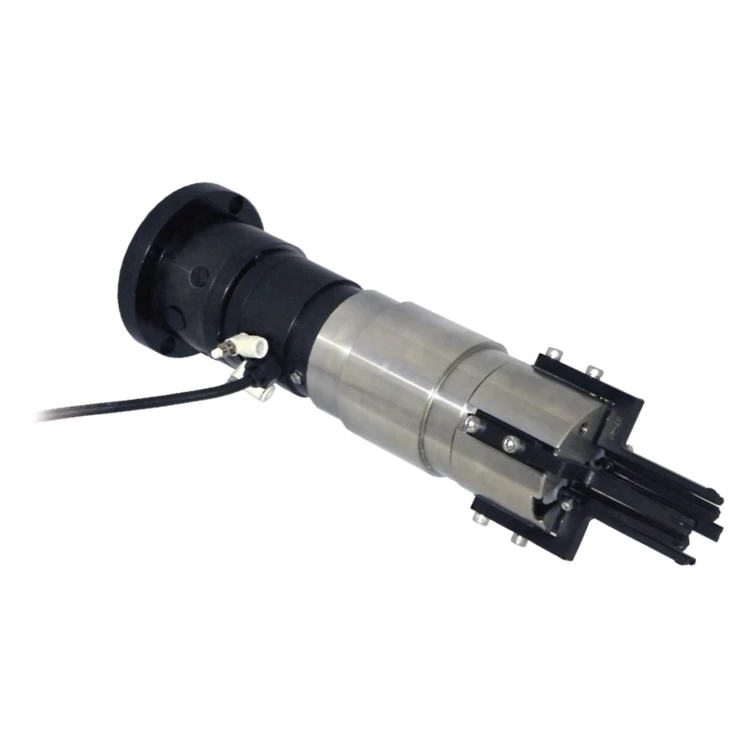

Bore Gage BG-04
| φ D | ℓ 1 | ℓ 2 | ℓ 3 |
| φ 14 ～ φ 100 | 12 | 12 | 198 |
| 25.5 | 25.5 or 12 | 211.5 | |
| φ 20 ～ φ 100 | 40.5 | 40.5、25.5 or 12 | 226.5 |

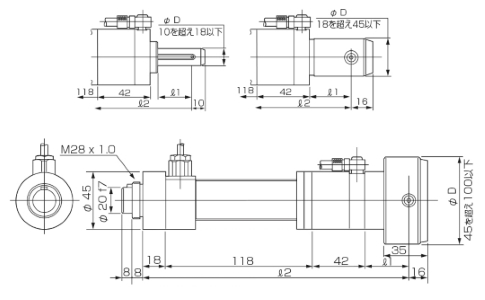

Bore Gage BG-10A-502
| φ D | ℓ 1 | ℓ 2 |
| φ 10 ～ φ 18 | 2D（但し最大 35） | 213 |
| φ 18 ～ φ 100 | 35 | 213 |
| 57.5 | 235.5 |

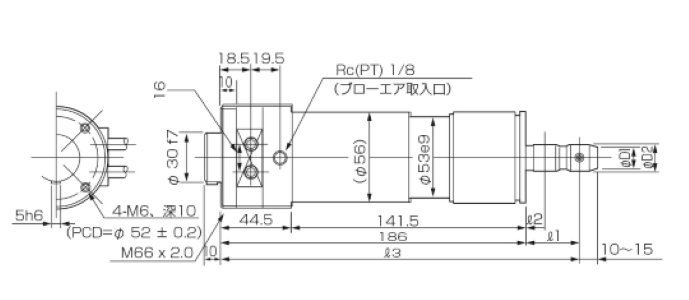

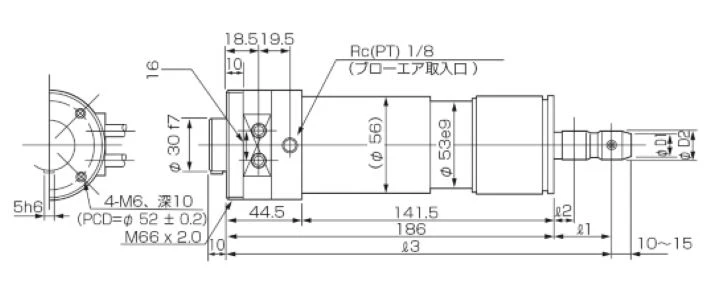

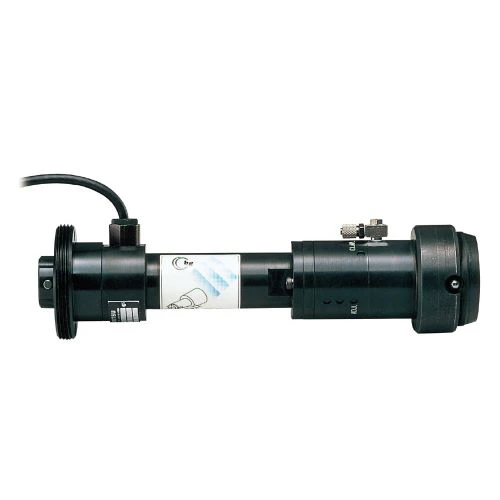

Bore Gage BG-03
| φ D | ℓ 1 | ℓ 2 | ℓ 3 |
| φ 14 ～ φ 100 | 12 | 12 | 198 |
| 25.5 | 25.5 or 12 | 211.5 | |
| φ 20 ～ φ 100 | 40.5 | 40.5、25.5 or 12 | 226.5 |

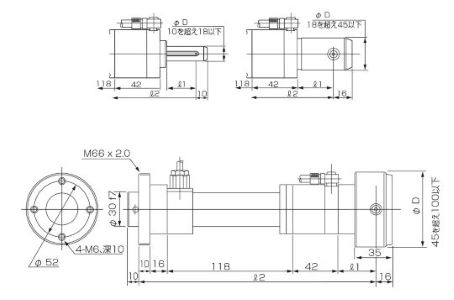

Bore Gage BG-10A-503
| φ D | ℓ 1 | ℓ 2 |
| φ 10 ～ φ 18 | 2D（但し最大 35） | 221 |
| φ 18 ～ φ 100 | 35 | 221 |
| 57.5 | 243.5 |
仕様
| 基本仕様 | ||||
| 品名 | PULCOM BG | |||
| 型式 | BG-10A-501 | BG-10A-502 | BG-10A-503 | |
| 商品コード | 0961500 | 0961502 | 0961503 | |
| 繰り返し精度 | ≦1.0 ㎛/25 回 | |||
| 測定力 | ブーツ無*1 | 0.75 N（φ 10 ～ φ 100） | ||
| ブーツ有 | 1 N（φ 20 ～ φ 100） | |||
| 直線性 | 0.1％を超え 1.0％ F.S. 以下 | |||
| 測定範囲 | ±0.15 mm | |||
| フロントトラベル（片側） | 0.15 ～ 0.2 mm | |||
| 対応径 | ブーツ無 | φ 10 ～ φ 100 mm | ||
| ブーツ有 | φ 20 ～ φ 100 mm | |||
| ワーク形状 | 連続面 | |||
| 出力数 | 1 | |||
| コンタクト材質 | CPX.ダイヤ or 超硬 | |||
| ガイド寸法・形状 | 1 ワーク専用 | |||
| 取付姿勢 | φ 80 以下のとき：無制限（指定要す）、φ 80 を超えるとき：鉛直下向きのみ | |||
| 組合せフローティングユニット | 取付不可 | A070511（方向指定） | A070510（指定方向） | |
| 組合せリリービングユニット | 取付不可 | A070513 | A070512 | |
| ケーブルの太さ・長さ | φ 6×3 m | |||
| 質量（φ 50 測定用）*3 | 約 2.0 kg | 約 2.1 kg | 約 2.4 kg | |
| 質量（本体のみ：ガイド、フィンガ・コンタクト無） | 約1.1 kg | 約 1.2 kg | 約 1.5 kg | |
| 備考 | 内径 1 直径（テーパ） | |||
*測定ワークがφ 10 未満の場合は別途ご相談下さい
| 基本仕様 | |||
| 品名 | PULCOM BG | ||
| 型式 | BG-04 | BG-03 | |
| 商品コード | 0961400 | 0961300 | |
| 繰り返し精度 | ≦1.0㎛/25 回 | ||
| 測定力 | ブーツ無*1 | 0.75 N | |
| ブーツ有 | 1.25 N | ||
| 直線性 | 0.1％を超え、1.0％ F.S. 以下 | ||
| 測定範囲 | ±0.15 mm | ||
| フロントトラベル（片側） | 0.15 ～ 0.2 mm | ||
| 対応径 | φ 14 ～ φ 100 mm | ||
| ワーク形状 | 連続面 | ||
| 出力数 | 2*2 | 4*2 | |
| コンタクト材質 | CPX.ダイヤ or 超硬 | ||
| ガイド寸法・形状 | 1 ワーク専用 | ||
| 取付姿勢 | φ 80 以下のとき：無制限（指定要す）、φ 80を超えるとき：鉛直下向きのみ | ||
| 組合せフローティングユニット | A070510（方向指定） | ||
| 組合せリリービングユニット | A070512 | ||
| ケーブルの太さ・長さ | φ 6 × 3 m | ||
| 質量（φ 50 測定用）*3 | 約 3.6 kg | 約 4.0 kg | |
| 質量（本体のみ：ガイド、フィンガ・コンタクト無） | 約 2.6 kg | 約 3.0 kg | |
| 備考 | 内径 2 直径（楕円、テーパ）、芯間 | ||
*¹
ブーツ無しの場合は、洗浄工程後に使用願います。
*²
H46 アダプタが必要です。
*³
ガイド、フィンガ・コンタクトは都度設計の為、質量は参考値となります。

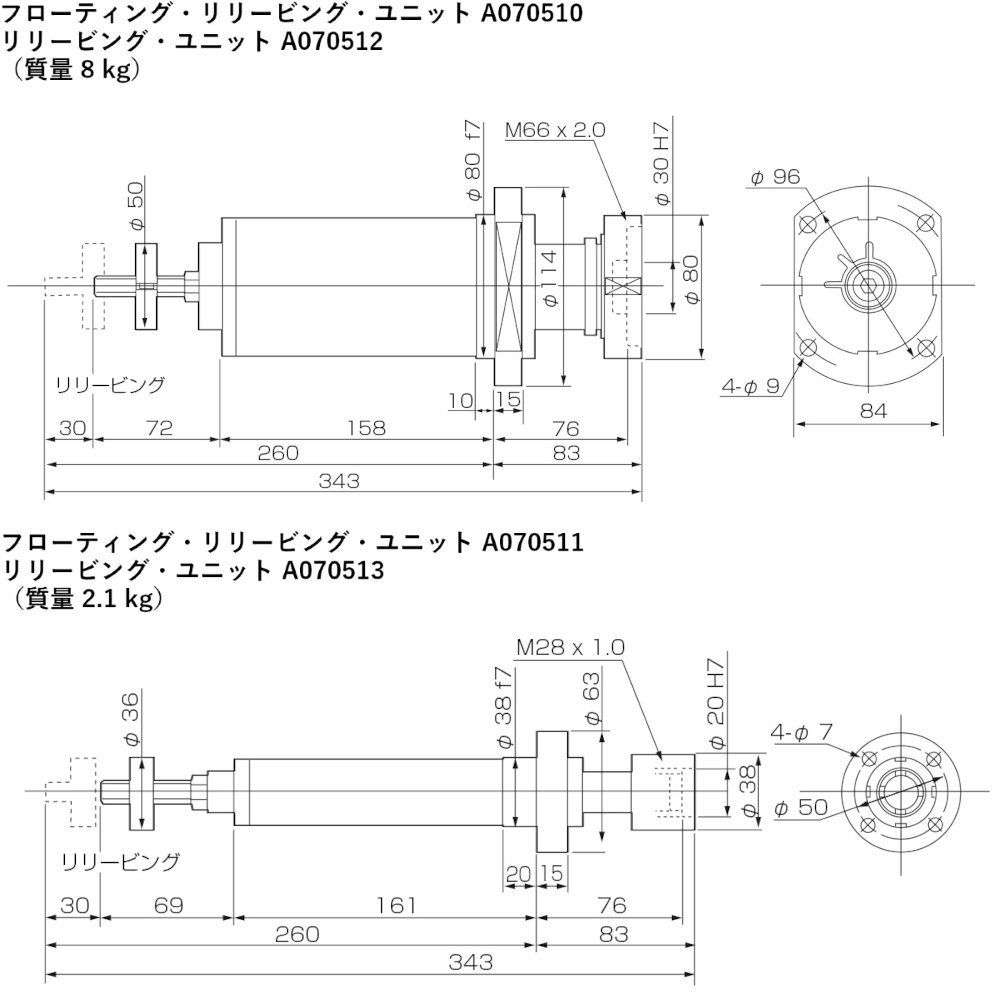

| 基本仕様 | |||||
| 品名 | FRU（フローティングリリービングユニット） | RU（リリービングユニット） | |||
| 型式 | A070511 | A070510 | A070513 | A070512 | |
| 商品コード | 0962511 | 0962510 | 0962513 | 0962512 | |
| フローティング | 範囲 | 最小φ 0.5 | ー | ||
| 作動力 | 20 N | ー | |||
| リリービング | ストローク | 30 mm | 30 mm | ||
| 始動力 | 150 N以下 | 150 N | |||
| 取付姿勢 | 制限無し(指定要す） | 制限無し（指定要す） | |||
| 取付最小芯間 | 65 mm | 85 mm | 65 mm | 85 mm | |
