特長

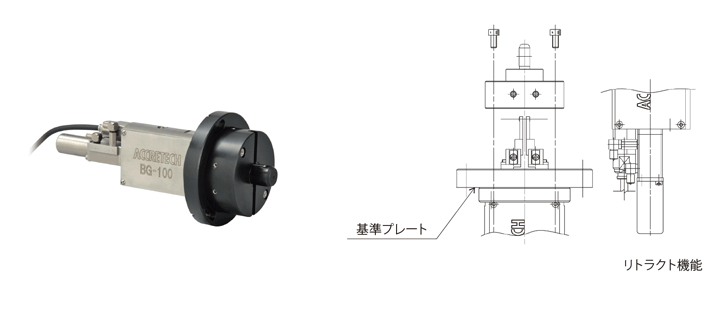

設備への組み込みに最適
取付基準面がガイド部に近いため、コンパクトで設備レイアウトがしやすくなっています。また、挿入キズ対策としてリトラクト機能付きもラインナップされています。

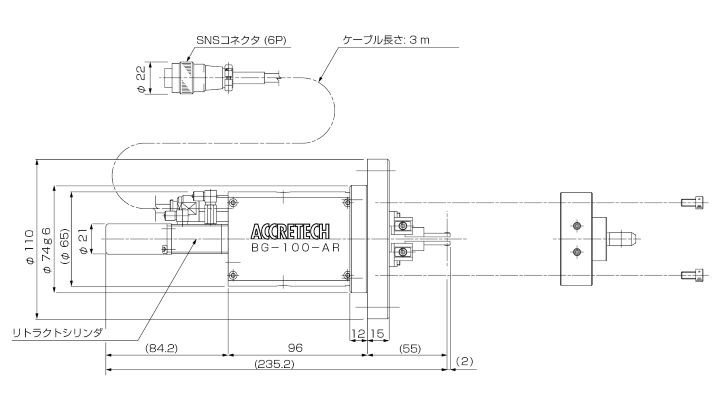

外観図
仕様
| 基本仕様 | ||
| 品名 | PULCOM BG-100 | |
| 型式 | BG-100 | BG-100-AR |
| 商品コード | 0948210 | 0948220 |
| 繰り返し精度 | ≦1.0 ㎛/4 σ | |
| 測定力 | 0.75 N | |
| 直線性 | 0.1％ を超え 1.0％ F.S.以下 | |
| 測定範囲 | -150 ～ 150 ㎛ | |
| フロントトラベル（片側） | 0.15 ～ 0.2 mm | |
| 対応径 | φ 3 以上φ120 以下（但し、φ 10 未満は特殊仕様品） | |
| ワーク形状 | 連続面 | |
| リトラクト方式 | ー | エア式（エア供給でリトラクト） |
| リトラクト量 | ー | 1.5 mm 以下 |
| リトラクト機構（リトラクト空気源） | ー | 0.3 ～ 0.5 MPa |
| ケーブルの太さ・長さ | φ 6×3 m | |
| 質量（ケーブル含め） | 約 3.5 kg | 約 3.8 kg |
| 出力数 | 1 | |
