特長
φ 1 mmの芯ズレを自動調芯
測定ステーションでワーク位置決め誤差があった場合、この測定ヘッドが自動的に芯出しを行います。
径差10 mm以内を自動ゼロセット
可動ガイド、可動フィンガを備えており、径差10 mm以内であれば、段取り替えは全自動で行えます。
1.
測定前にエアブロー等による異物除去が必要です。
2.
ワークの材質により、キズが残る場合があります。
外観図

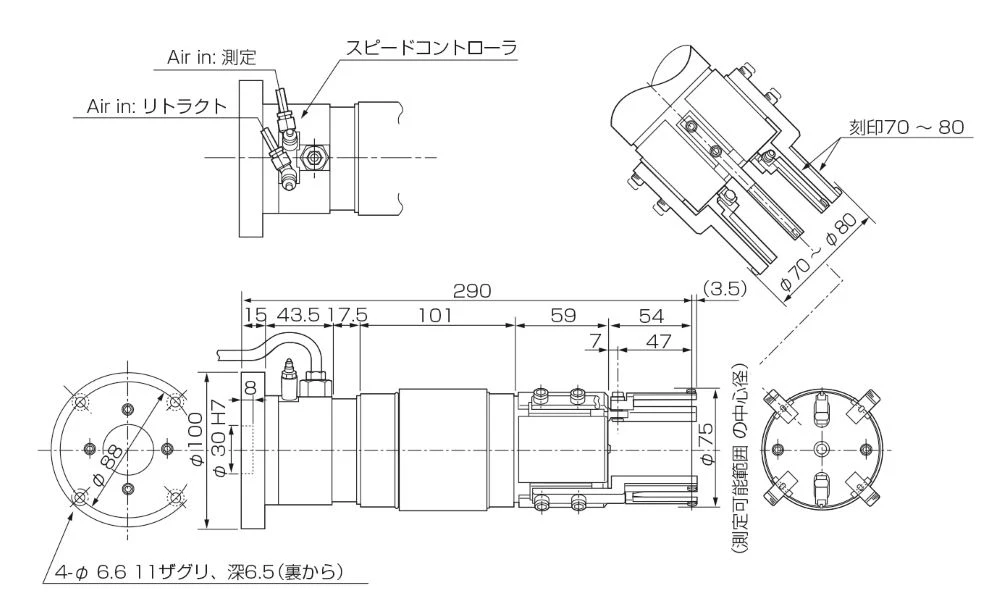

フローティング部無し

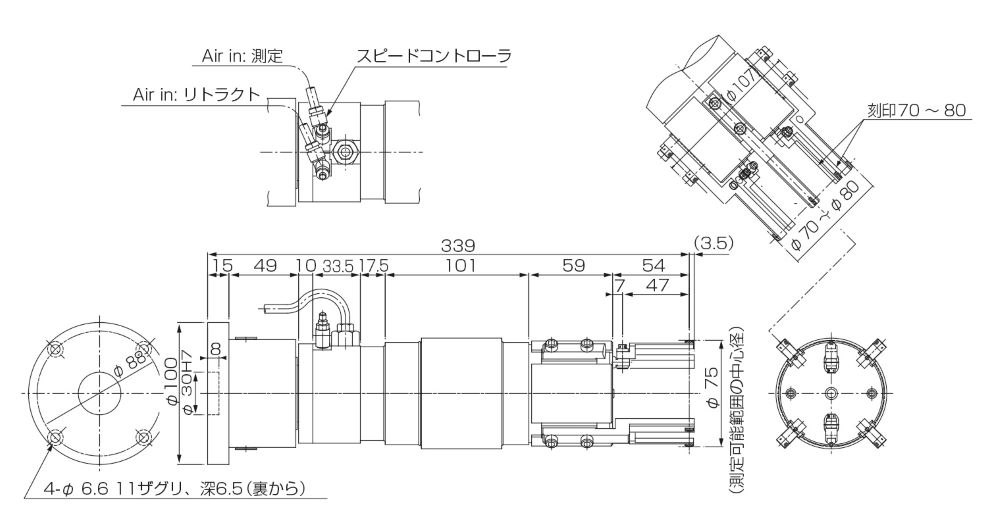

フローティング部有り
仕様
| 基本仕様 | |
| 品名 | PULCOM BG-141 |
| 型式 | BG-141 |
| 商品コード | 0961520 |
| 繰り返し精度 | ≦1.5 ㎛/25 回 |
| 測定力 | 1.1 ～ 1.8 N |
| 直線性 | 0.1％ を超え 0.5％ F.S.以下 |
| 測定範囲 | -5 ～ +5 mm |
| フロントトラベル（片側） | 2.8 ～ 3 mm |
| 対応径 | φ 20 ～φ120 mm |
| ワーク形状 | 連続面 |
| リトラクト方式 | エア式（複動） |
| リトラクト量 | 6 mm ～ |
| リトラクト機構（リトラクト空気源） | 0.4 ～ 0.5 MPa |
| 標準フィンガ長 | 47 mm |
| 防水規格 | ー |
| ケーブルの太さ・長さ | φ 6×3 m |
| 質量（ケーブル含め） | 約 4.8 kg |
| 出力数 | 1 |
