特長
広範囲測定
段替時間短縮
異なる寸法の加工物に対して、段替え作業が不要な広範囲対応測定ヘッド。

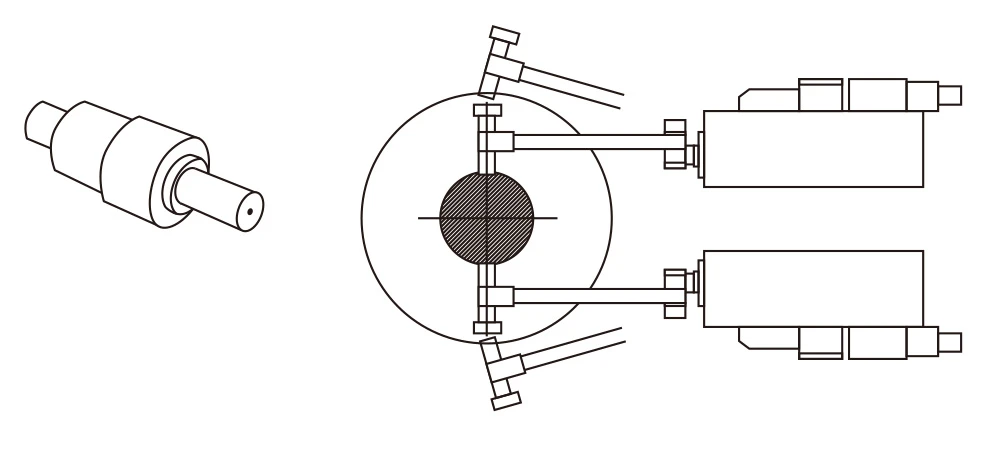

段付きワーク
高応答性
応答性が向上し、測定値の速い変化にも追従します。
正確で安定した計測が可能です。
高精度
光学式スケールの採用により、高精度でかつ良好な温度特性を実現。
繰り返し精度 0.2 µm 以下／4 σ（フィンガ長 82 mm 時）
コンパクト
必要な機能をゲージ本体に集約することで、中継ボックスレス、ケーブルのスリム化を実現。
これにより、設置時のケーブル取り回し自由度を向上。

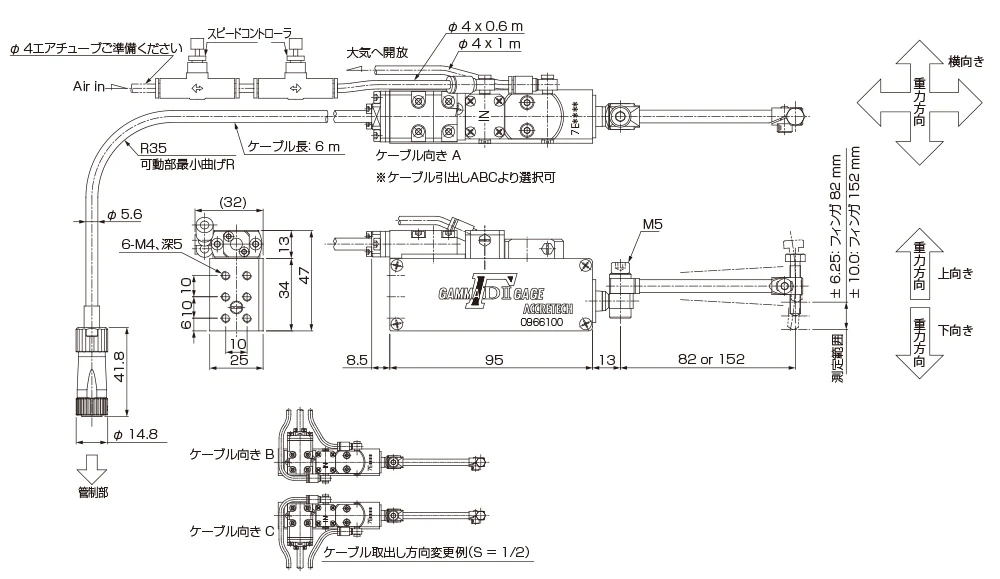

外観図
* ご注文の際は重力方向とケーブル引き出し向きをお知らせ下さい。
| Γ-DII 用標準フィンガ | ||
| 商品コード | 4477480(L=82) | 4477481(L=152) |
| 材質 | S45C | |
| Γ-DII 用標準コンタクト | ||
| 商品コード | 4447133 | |
| 材質 | SR1.5 CPX. ダイヤ | |
仕様
| 基本仕様 | ||
| 品名 | Γ-D Ⅱ | |
| 型式 | Γ-D Ⅱ | |
| 商品コード | 0966100 | |
| 繰り返し精度 | ≦ 0.2 ㎛/4 σ | ≦ 0.4 ㎛/4 σ |
| 測定力 | 1.4 ～ 3.6 N | 0.8 ～ 2.2 N |
| 広範囲直線性（参考値） | ≦ 0.05％ F.S.（12.5 mm 範囲：≦ 6.3 ㎛） | ≦ 0.05％ F.S.（20 mm 範囲：≦ 10 ㎛） |
| 狭範囲直線性（参考値） | ≦ 0.5（≦ 5 ㎛）/±500 ㎛ | |
| 測定範囲 | ±6.25 mm | ±10 mm |
| フロントトラベル | 6.35 ～ 6.7 mm | 10.2 ～ 10.85 mm |
| 対応径 | ー | |
| ワーク形状 | 連続面 | |
| リトラクト方式 | エア式（エア供給でリトラクト） | |
| リトラクト量 | 6.5 ～ 7 mm | 10.5 ～ 11.35 mm |
| リトラクト機構（リトラクト空気源） | 0.35 ～ 0.5MPa | |
| 標準フィンガ長 | 82 mm | 152 mm |
| 防水規格 | IP67 準拠 | |
| ケーブルの太さ・長さ | φ 5.6×6 m | |
| 質量（ケーブル含め） | 約 0.8 kg | |
