特長
アプリケーション

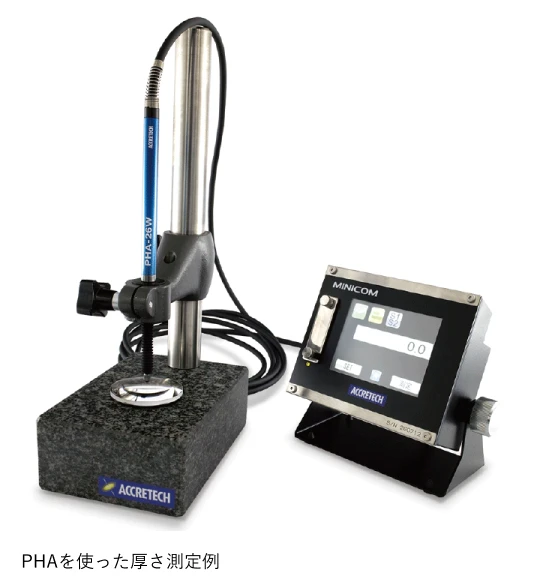

多機能なMINICOM-XD&高精度なPHA で、幅広いアプリケーションが可能です。

簡単データ保存
測定条件及び測定データをUSB メモリに保存可能です。
現地語対応
現地語でオペレータが簡単操作可能。
日本語・英語・中国語・韓国語・タイ語・インドネシア語・スペイン語に対応しています。

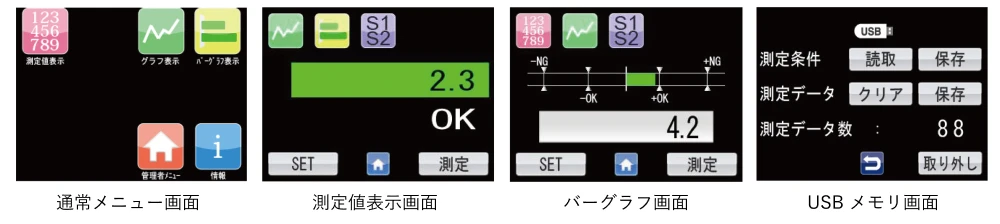

シンプルな操作性を実現した画面構成

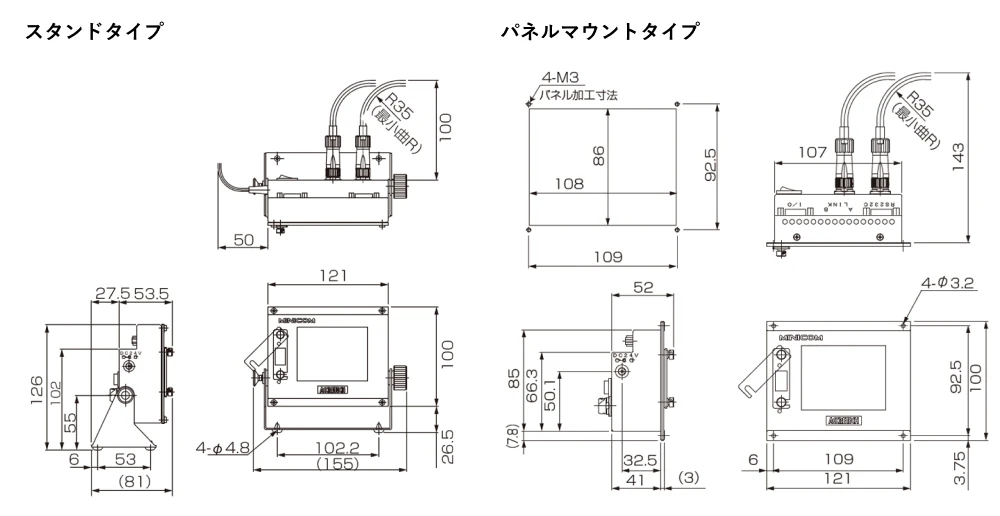

外観図

仕様
基本仕様 | |
品名 | MINICOM-XD |
代表型式 | MXD6xx |
用途 | ポストプロセス |
表示方式 | 3.5インチ TFT カラー LCD |
表示項目 | 測定結果・項目の一覧・各種設定 |
測定値表示範囲 | ±999999.9 ㎛、±9999999 ㎛から選択 |
表示分解能 | 1.0 ㎛、0.1 ㎛ |
表示単位 | ㎛、mm |
ヒューマンインターフェイス | 抵抗幕式タッチパネル |
サンプリング速度 | 10 ms |
データ更新時間 | 10 ms |
表示分離 / パネル型モデル | ー |
IP 等級 | 前面パネル:IP55 適合 後面パネル:IP 非適合 |
使用周囲温度 / 湿度 | 0 ~ 50℃ 10 ~ 90% R.H.(結露無きこと) |
耐振動/耐衝撃 | JIS C 1003 準拠 |
CEマーク | ー |
外観寸法(W)×(D)×(H) / 質量 | 121×63.5×100 mm/0.48 kg |
電源電圧 / 消費電力 | DC24 V/6 W |
付属品 | ー |
オプション
オプション | ||
商品コード | 品名 | 備考 |
0935612 | MXD I/O FCTN | I/O 機能オプション |
0935613 | MXD RS232C FCTN | RS-232機能オプション |
0935610 | STAND 120*100 | MINICOM-XD スタンド |
0935419 | I/O CABLE 3 m | I/O オプション用ケーブル 高密度 D-SUB 15 pin 3 m |
0935420 | I/O CABLE 6 m | I/O オプション用ケーブル 高密度 D-SUB 15 pin 6 m |
0935415 | RS-232C CABLE | RS-232C オプション用ケーブル 3 m |
0935416 | RS-232C CABLE | RS-232C オプション用ケーブル 5 m |
0935417 | RS-232C CABLE | RS-232C オプション用ケーブル 15 m |
0935411 | 24V05A ACPWR | 24 V0.5A 共通 ACアダプター 国内向けプラグ付き |
0935460 | 24V05A ACPWR | 24 V0.5A 共通 ACアダプター 北米向けプラグ付き(UL、CSA規格) |
0935461 | 24V05A ACPWR | 24V0.5A 共通 ACアダプター EU 向けプラグ付き(CE規格) |
0935462 | 24V05A ACPWR | 24V0.5A 共通 ACアダプター 韓国向けプラグ付き |
0935463 | 24V05A ACPWR | 24V0.5A 共通 ACアダプター 中国向けプラグ付き(CCC規格) |
4220574 | USB MEMORY 4GB | 専用 USB メモリー 4 GB |
0937500 | DataLink X | データリンクソフトウェア |
