特長
多様なアプリケーションに対応可能
汎用性の高い測定ヘッドです。高さ・端面測定はもとより２個組合せて外径・内径測定にも使えます。
豊富なラインナップ
リトラクト機能内蔵型、不連続面測定対応型、長ストローク型などをラインナップしています。
高精度 ・ 小型
高精度：繰り返し精度 0.2 μm/4 σ以下
小型：リトラクトエアシリンダを本体に内蔵したことで狭いスペースにも搭載が可能になりました。

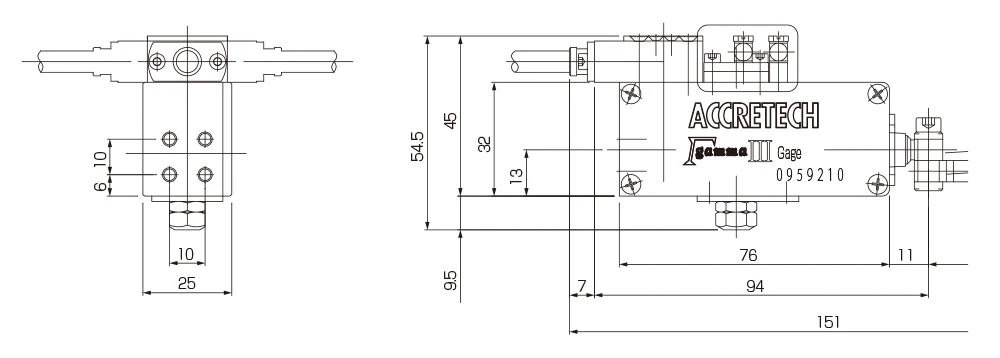

外観図

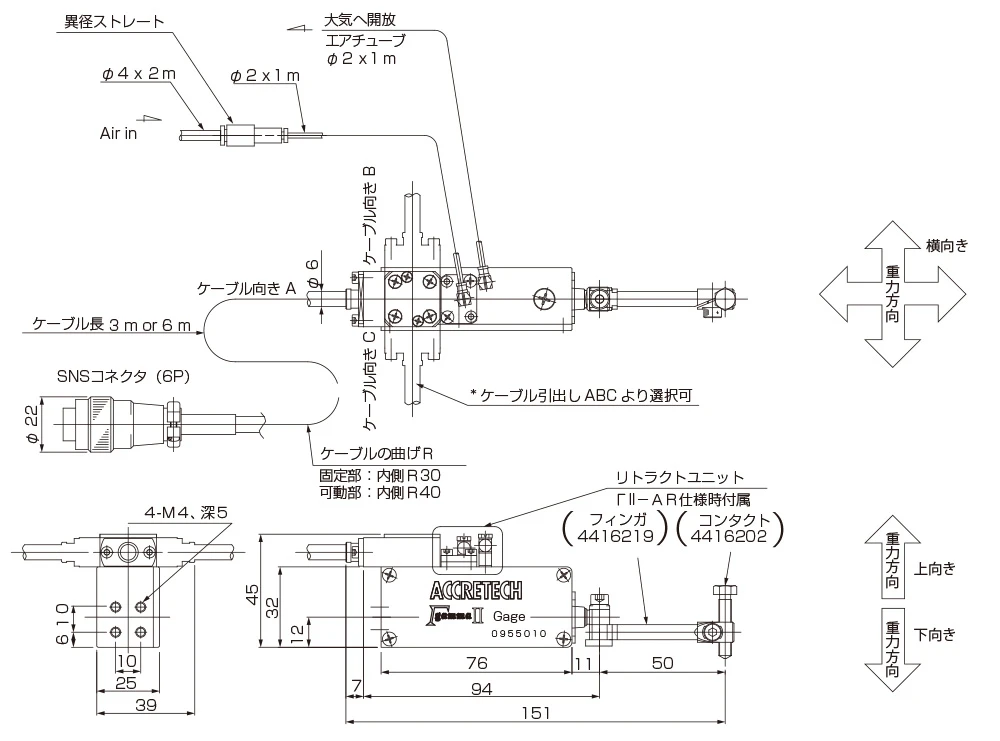

ΓⅡ 汎用モデル

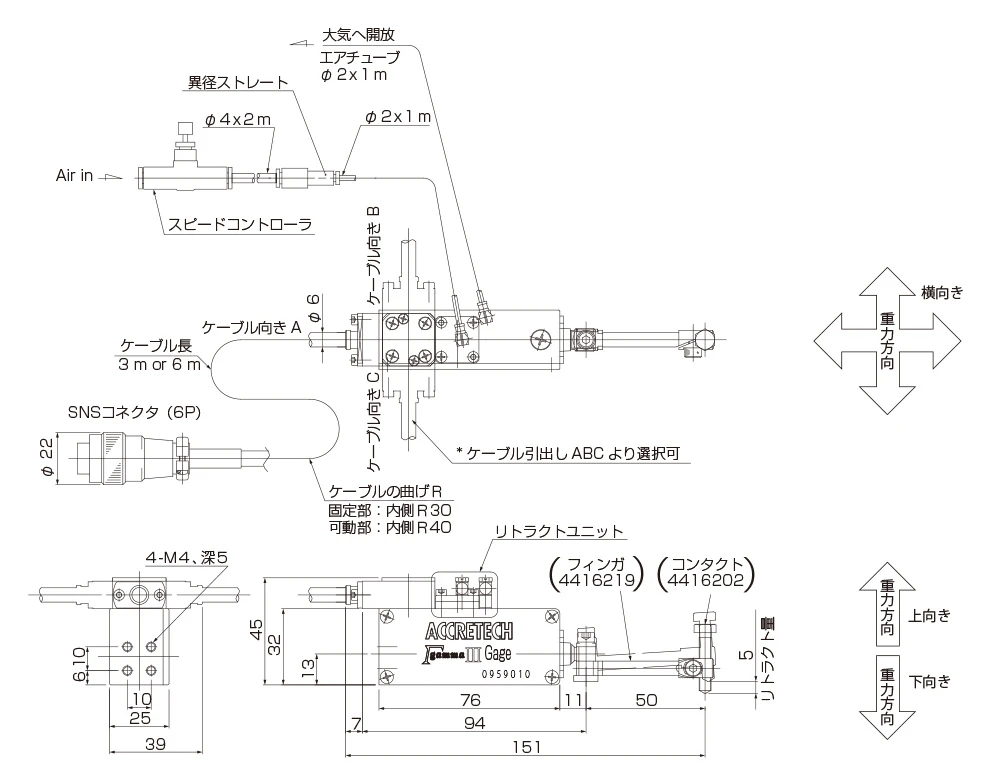

ΓⅢ
高精度の十字支点機構により、ΓⅡのサイズでリトラクト量を拡大。
ΓⅢ -ARA リトラクト量調整可能
* ご注文の際は重力方向とケーブル引き出し向きをお知らせ下さい。
仕様
| 基本仕様 | ||||||||
| 品名 | ΓⅡ | |||||||
| 型式 | ΓⅡ-AR-P6 | ΓⅡ-AR-P3 | ΓⅡ-P6 | ΓⅡ-P3 | ΓⅡ-SAR-P6 | ΓⅡ-SAR-P3 | ΓⅡ-S-P6 | ΓⅡ-S-P3 |
| 商品コード | 0955010 | 0955011 | 0955020 | 0955021 | 0955030 | 0955031 | 0955040 | 0955041 |
| 繰り返し精度 | ≦ 0.2 ㎛/4 σ | |||||||
| 測定力 | 1.5 N（下向き） | |||||||
| 直線性 | 0.1％ F.S. を超え 0.5％ F.S. 以下 | |||||||
| 直線範囲 | -500 ～ 500 ㎛ | |||||||
| フロントトラベル | 0.45 ～ 0.55 mm（フィンガー長＝50 mm） | 0.14 ～ 0.24 mm（フィンガー長＝50 mm） | ||||||
| 径差対応 | ー | |||||||
| 径差対応範囲 | ー | |||||||
| ワーク形状 | 連続面 | 不連続面 | ||||||
| リトラクト方式 | エア式（エア供給でリトラクト） | |||||||
| リトラクト量 | 1.0 ～ 1.25 mm （フィンガ長 ＝ 50） |
ー | 1.0 ～ 1.25 mm （フィンガ長 ＝ 50） |
ー | ||||
| リトラクト機構 （リトラクト空気源） |
0.3 ～ 0.5MPa | ー | 0.3 ～ 0.5MPa | ー | ||||
| 標準フィンガ長 | 50 mm | |||||||
| 防水規格 | IP67 準拠 | |||||||
| ケーブルの太さ・長さ | φ 6×6 m | φ 6×3 m | φ 6×6 m | φ 6×3 m | φ 6×6 m | φ 6×3 m | φ 6×6 m | φ 6×3 m |
| 質量（ケーブル含め） | 約 0.5 kg | |||||||
| 備考 | ー | |||||||
| 基本仕様 | ||||||
| 品名 | ΓⅢ | |||||
| 型式 | ΓⅢ-AR-P6 | ΓⅢ-AR-P3 | ΓⅢ-SAR-P6 | ΓⅢ-SAR-P3 | ΓⅡ-ARA-P6 | ΓⅡ-ARA-P3 |
| 商品コード | 0959010 | 0959011 | 0959030 | 0959031 | 0959210 | 0959211 |
| 繰り返し精度 | ≦ 0.2 ㎛/4 σ | |||||
| 測定力 | 1.5 N（下向き） | |||||
| 直線性 | 0.1％ F.S. を超え 0.5％ F.S. 以下 | |||||
| 直線範囲 | -500 ～ 1000 ㎛ | |||||
| フロントトラベル | 0.45 ～ 0.55 mm （フィンガー長＝50 mm） |
0.14 ～ 0.24 mm （フィンガー長＝50 mm） |
標準 0.45 ～ 0.55 mm （フィンガー長＝50 mm） |
|||
| 径差対応 | ー | |||||
| 径差対応範囲 | ー | |||||
| ワーク形状 | 連続面 | 不連続面 | ||||
| リトラクト方式 | エア式（エア供給でリトラクト） | |||||
| リトラクト量 | 5.0 ～ 5.5 mm （フィンガ長 ＝ 50） |
出荷時5.0 ～ 5.5 mm （0 ～ 5.5 mm で調整可能） |
||||
| リトラクト機構 （リトラクト空気源） |
0.3 ～ 0.5MPa | |||||
| 標準フィンガ長 | 50 mm | |||||
| 防水規格 | IP67 準拠 | |||||
| ケーブルの太さ・長さ | φ 6×6 m | φ 6×3 m | φ 6×6 m | φ 6×3 m | φ 6×6 m | φ 6×3 m |
| 質量（ケーブル含め） | 約 0.5 kg | |||||
| 備考 | ー | リトラクト量調整可能 | ||||
