特長
高精度
小型光学スケール内蔵により、高精度ペンシル型ゲージを実現しました。
防水性
保護等級IP67 準拠で、高い耐環境性を有しています。
小型・省スペース
ペンシル型 (最大径φ 10)により、隣接した多点測定が可能です。
耐久性
すべり軸受の採用により、優れた耐久性があります。
ストローク回数二億回( 当社試験方法による)
コストパフォーマンス
高性能ながら業界トップクラスの低価格設定です。

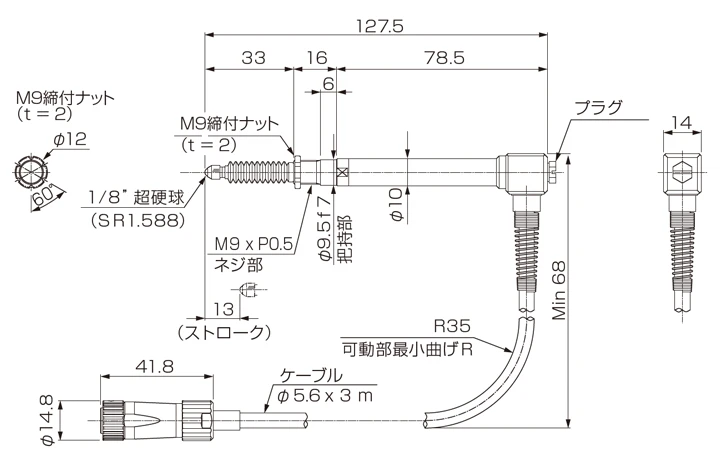

外観図
13mmタイプ

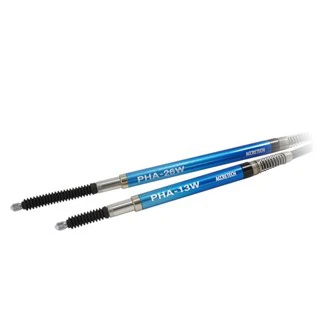

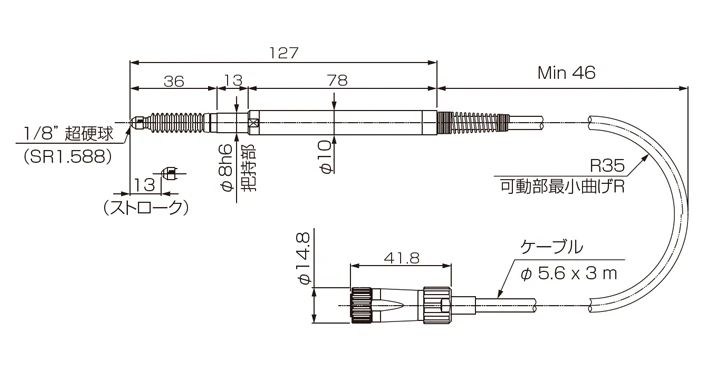

PHA-13W
スタンダード

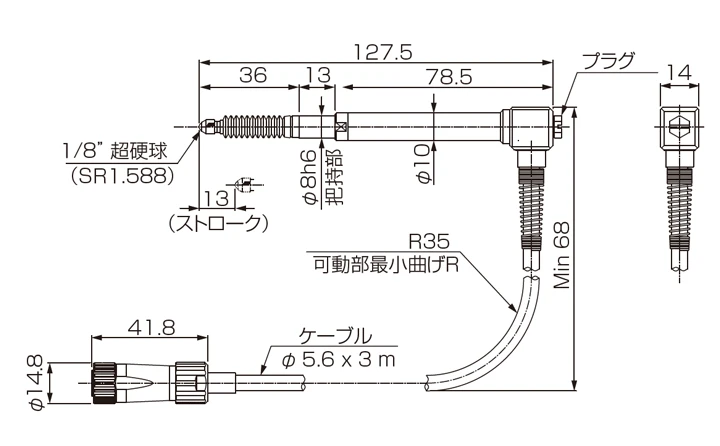

PHA-13WL
ライトアングル

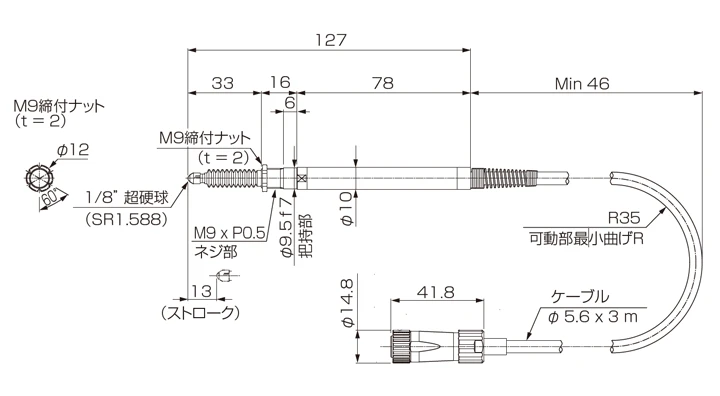

PHA-13W-F
ナット締め

※
把持部を付属M9締付ナットで固定する場合専用工具が必要。
PHA-13WL-F
ライトアングル ナット締め

把持部を付属M9締付ナットで固定する場合専用工具が必要。
26mmタイプ

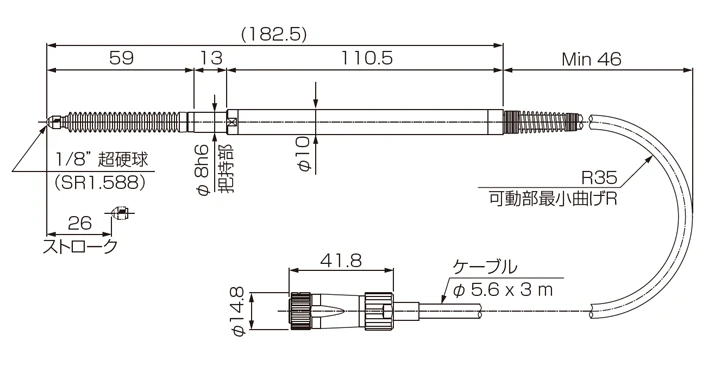

PHA-26W
スタンダード

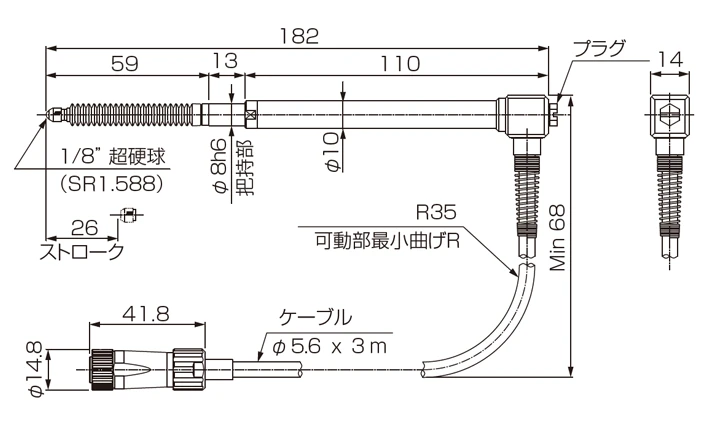

PHA-26WL
ライトアングル

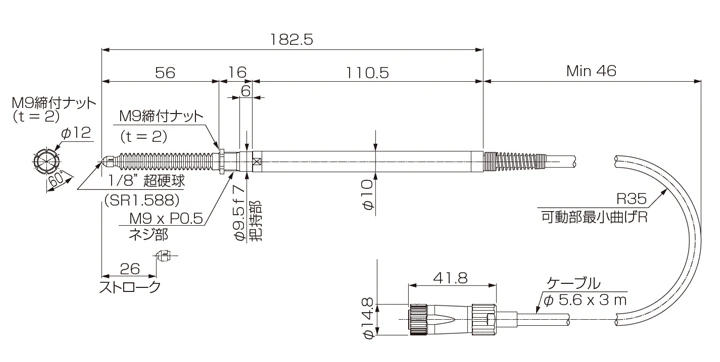

PHA-26W-F
ナット締め

※
把持部を付属M9締付ナットで固定する場合専用工具が必要。

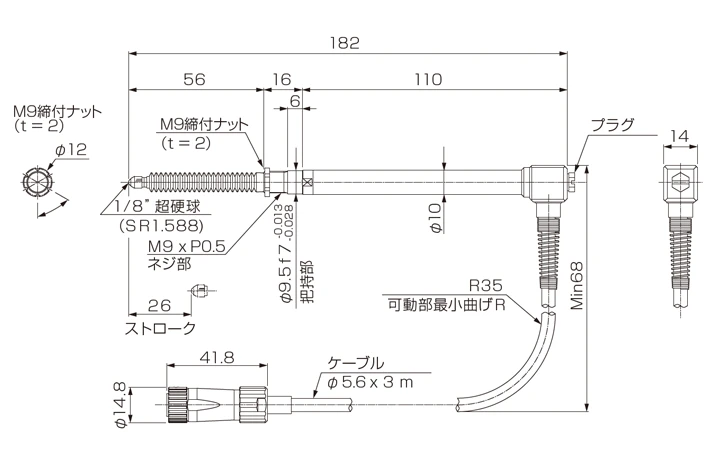

PHA-26WL-F
ライトアングル ナット締め

※
把持部を付属M9締付ナットで固定する場合専用工具が必要。
仕様
基本仕様 | ||||||||
品名 | PHA(13 mm タイプ) | PHA(26 mm タイプ) | ||||||
型式 | PHA-13W | PHA-13WL | PHA-13W-F | PHA-13WL-F | PHA-26W | PHA-26WL | PHA-26W-F | PHA-26WL-F |
商品コード | 0905505 | 0905515 | 0905550 | 0905560 | 0905525 | 0905535 | 0905570 | 0905580 |
繰り返し精度 | ≦ 0.2 ㎛/4 σ | |||||||
測定力(下向き) | 0.2 ~ 1.5 N | 0.2 ~ 1.7 N | ||||||
測定力(横向き) | 0.2 ~ 1.5 N | |||||||
測定力(上向き) | 0.2 ~ 1.5 N | 0.2 ~ 1.3 N | ||||||
直線性 | ≦ 0.8 ㎛ F.S. | ≦ 1.0 ㎛ F.S. | ||||||
測定範囲 | 13 mm | 26 mm | ||||||
ワーク形状 | 連続面 | |||||||
防水規格 | IP67 準拠(コネクタを除く) | |||||||
ケーブルの太さ・長さ | φ 5.6×3 m | φ 5.6×3 m | ||||||
質量(ケーブル含め) | 約 0.05 kg | 約 0.06kg | 約 0.05 kg | 約 0.06kg | 約 0.08 kg | 約 0.09 kg | 約 0.08 kg | 約 0.09 kg |
オプション
オプション | ||
商品コード | 品 名 | 備 考 |
0905800 | 延長ケーブル 3 m | PHA・Γ-D Ⅱ 用延長ケーブル 3 m |
0905801 | 延長ケーブル 6 m | PHA・Γ-D Ⅱ 用延長ケーブル 6 m |
0905803 | 延長ケーブル 10 m | PHA・Γ-D Ⅱ 用延長ケーブル 10 m |
4609611 | 先端子交換用スパナ | ー |
4475064 | ナット | ナット締めタイプ用ナット |
4484991 | ピンスパナ | ナット用スパナ(ナット締めタイプ用) |
4475393 | 本体スパナ | 本体用スパナ(ナット締めタイプ用) |
