特長 外観図 仕様

特長

オンマシン測定の標準機

外径、内径、幅、スプライン測定など、各種用途に対応しています。研削盤でのインライン測定などの過酷な環境に最適です。

高精度なメカニズム

内部に摺動部、磨耗部がないメカニズムを採用しています。このため高精度を維持し続けます。

高耐久性・高剛性

東京精密独自のL字形板バネ支点を採用、精密さと同時に耐久性、剛性に優れています。

優れた信頼性、保守性

最も過酷な環境下で稼働する精密測定器として、PULCOMΣの納入実績がすべてを語ります。さらに機械組み込みの際の保守に便利な、ケーブル分離形も用意してあります。　　　

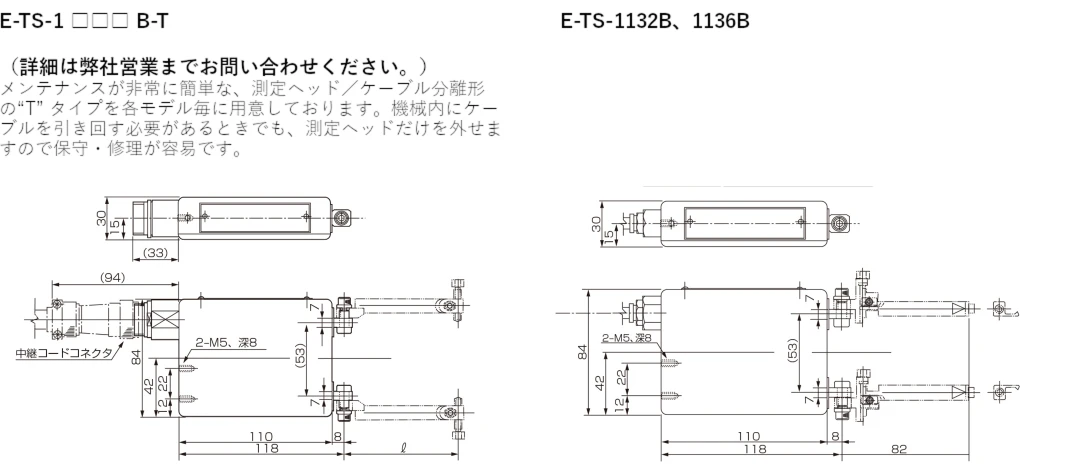

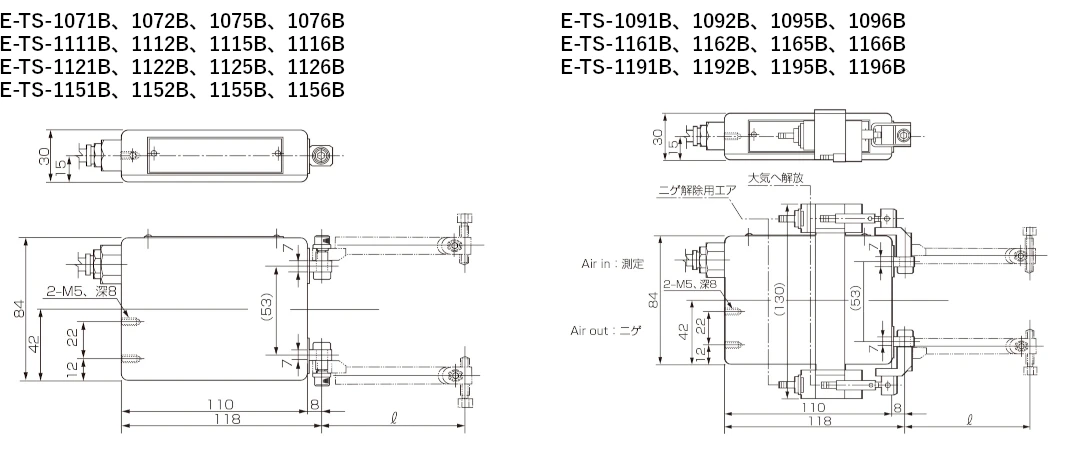

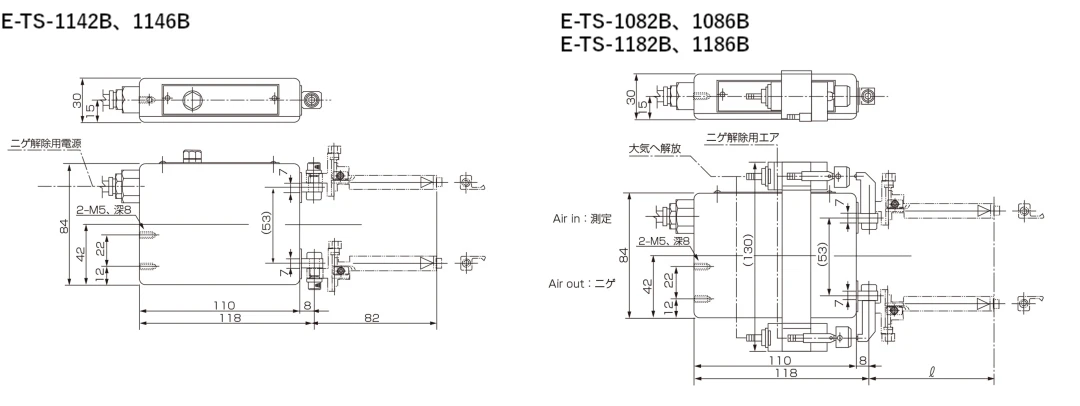

外観図

PULCOM Σ 外観図
PULCOM Σ 外観図
PULCOM Σ 外観図
ワーク種類 測定径 駆動ストローク ワーク溝幅 該当図面

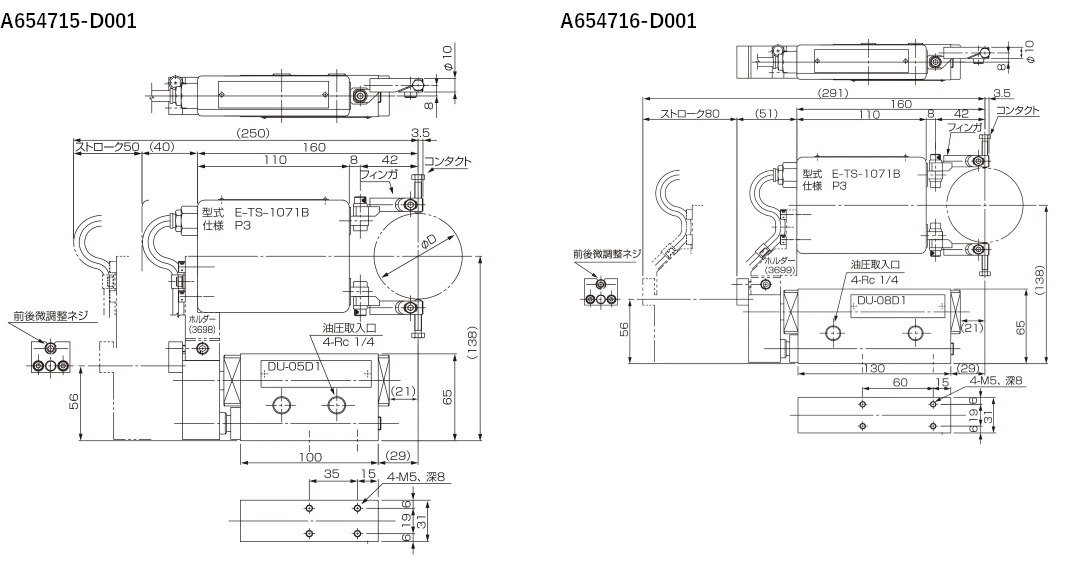

連続面 ≦φ 80 50 mm ー A654715-D001
80 mm A654716-D001

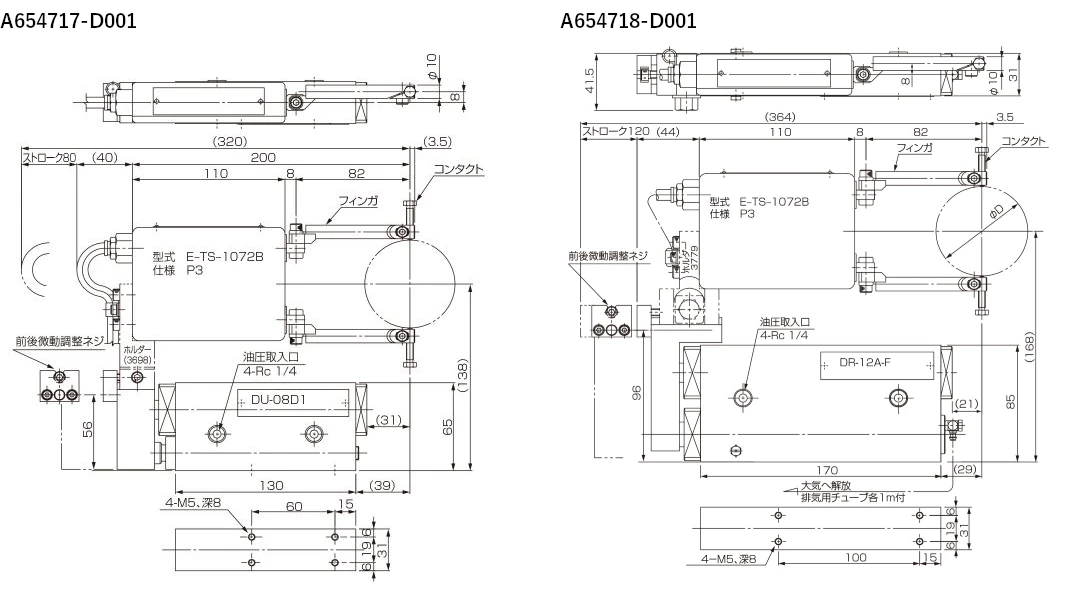

≦φ 105 A654717-D001
120 mm A654718-D001

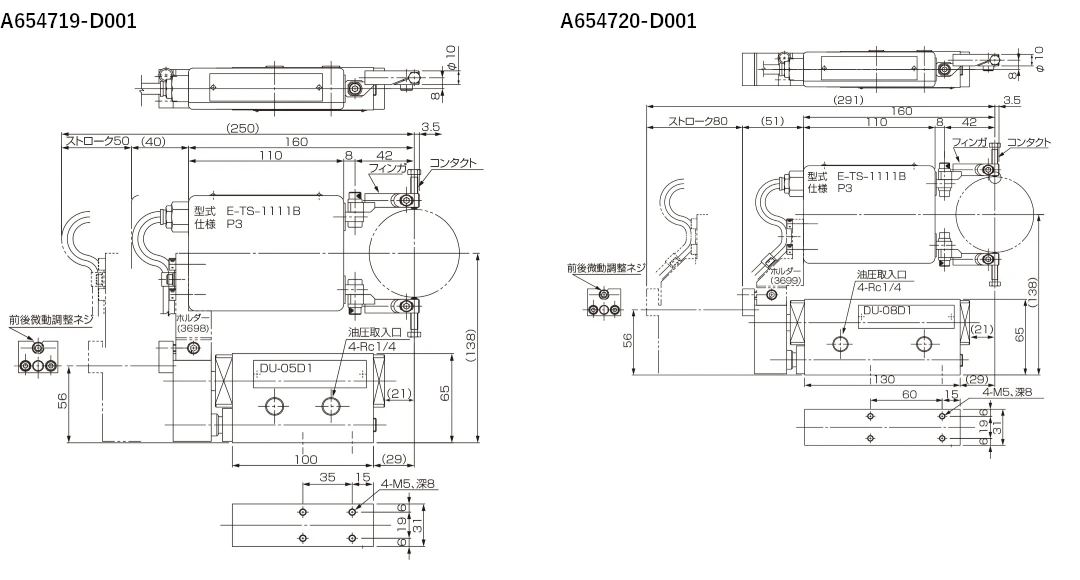

不連続面 ≦φ 80 50 mm ≦ 2 mm A654719-D001
80 mm A654720-D001

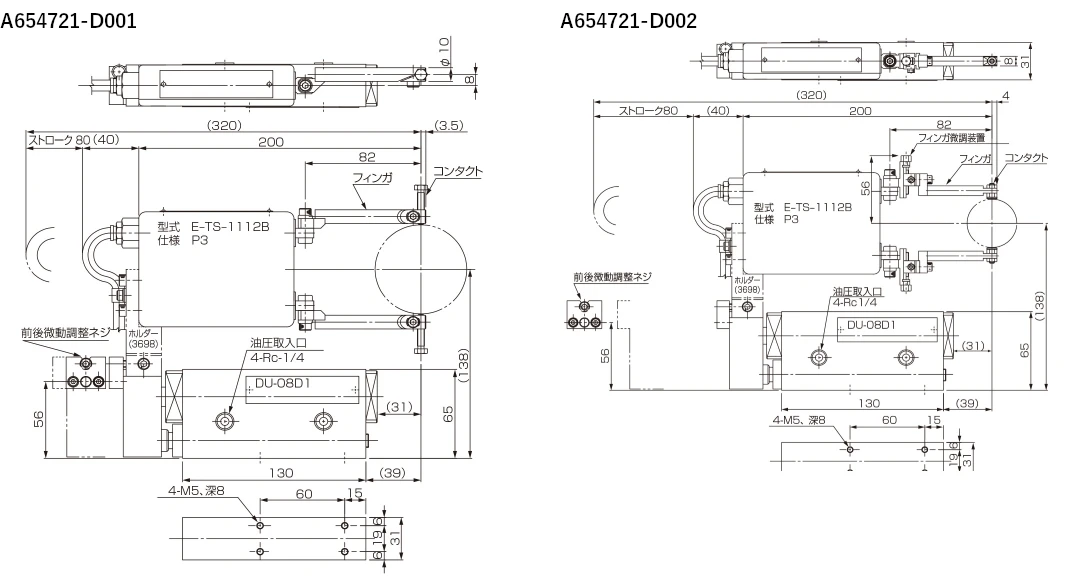

≦φ 105 A654721-D001
≦ 6 mm A654721-D002

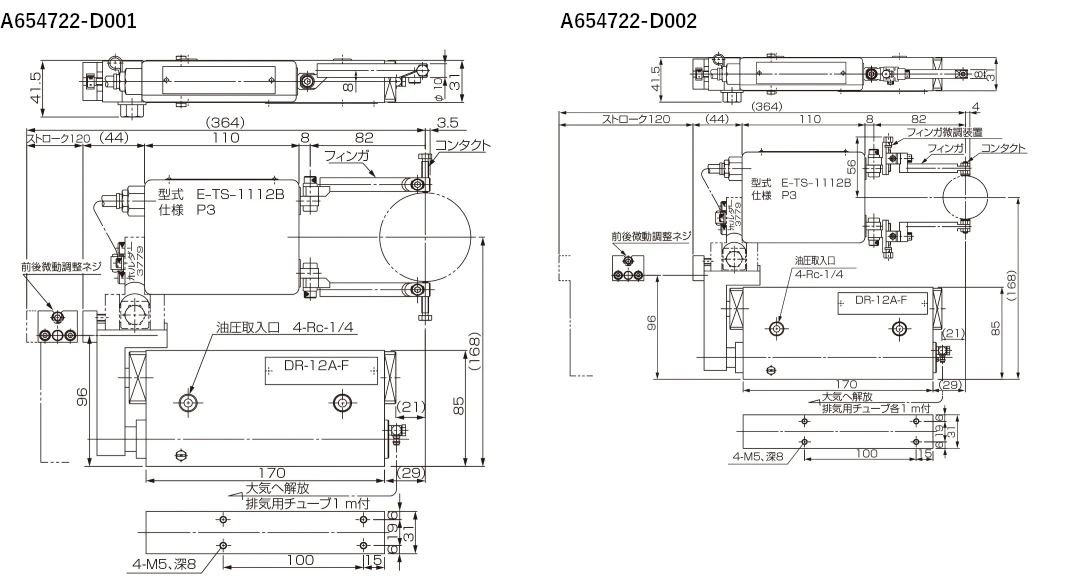

120 mm ≦ 2 mm A654722-D001
≦ 6 mm A654722-D002
外観図
外観図
外観図
外観図
外観図

仕様

基本仕様
品名 PULCOM Σ
型式 E-TS-1071B-P3 E-TS-1071B-P6 E-TS-1072B-P3 E-TS-1072B-P6 E-TS-1075B-P3 E-TS-1075B-P6 E-TS-1076B-P3 E-TS-1076B-P6
商品コード 0947001 0947002 0947003 0947004 0947005 0947006 0947007 0947008
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm
対応径 標準 φ 8 ～ φ 65 mm
対応径 オプション φ 5 ～ φ 140 mm
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 ー
リトラクト量（片側） ー
リトラクト機構
（リトラクト空気源）		 ー
標準フィンガ長 42 mm 82 mm 42 mm 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 1
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-OD
型式 E-TS-1151B-P3 E-TS-1151B-P6 E-TS-1152B-P3 E-TS-1152B-P6 E-TS-1155B-P3 E-TS-1155B-P6 E-TS-1156B-P3 E-TS-1156B-P6
商品コード 0947021 0947022 0947023 0947024 0947025 0947026 0947027 0947028
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm
対応径 標準 φ 8 ～ φ 65 mm
対応径 オプション φ 5 ～ φ 140 mm
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 ー
リトラクト量（片側） ー
リトラクト機構
（リトラクト空気源）		 ー
標準フィンガ長 42 mm 82 mm 42 mm 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-OD-S
型式 E-TS-1111B-P3 E-TS-1111B-P6 E-TS-1112B-P3 E-TS-1112B-P6 E-TS-1115B-P3 E-TS-1115B-P6 E-TS-1116B-P3 E-TS-1116B-P6
商品コード 0947011 0947012 0947013 0947014 0947015 0947016 0947017 0947018
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm
対応径 標準 φ 8 ～ φ 65 mm
対応径 オプション φ 5 ～ φ 140 mm
ワーク形状 不連続面
ワーク最大周速 80 m/min 50 m/min 80 m/min 50 m/min
リトラクト方式 ー
リトラクト量（片側） ー
リトラクト機構
（リトラクト空気源）		 ー
標準フィンガ長 42 mm 82 mm 42 mm 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-OD-R
型式 E-TS-1121B-P3 E-TS-1121B-P6 E-TS-1122B-P3 E-TS-1122B-P6 E-TS-1125B-P3 E-TS-1125B-P6 E-TS-1126B-P3 E-TS-1126B-P6
商品コード 0947401 0947402 0947403 0947404 0947405 0947406 0947407 0947408
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm
対応径 標準 φ 8 ～ φ 65 mm（ポストプロセス：φ 1 ～ φ 65 mm）
対応径 オプション φ 5 ～ φ 140 mm（ポストプロセス：φ 1 ～ φ 140 mm）
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 電気式
リトラクト量（片側） ＜ 2.8 mm ＜ 4.5 mm ＜ 2.8 mm ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 リトラクト電源ユニットが必要
標準フィンガ長 42 mm 82 mm 42 mm 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-OD-AR
型式 E-TS-1161B-P3 E-TS-1161B-P6 E-TS-1162B-P3 E-TS-1162B-P6 E-TS-1165B-P3 E-TS-1165B-P6 E-TS-1166B-P3 E-TS-1166B-P6
商品コード 0947031 0947032 0947033 0947034 0947035 0947036 0947037 0947038
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm
対応径 標準 φ 8 ～ φ 65 mm（ポストプロセス：φ 1 ～ φ 65 mm）
対応径 オプション φ 5 ～ φ 140 mm（ポストプロセス：φ 1 ～ φ 140 mm）
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 2.8 mm ＜ 4.5 mm ＜ 2.8 mm ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 42 mm 82 mm 42 mm 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-OD-AR
型式 E-TS-1091B-P3 E-TS-1091B-P6 E-TS-1092B-P3 E-TS-1092B-P6 E-TS-1095B-P3 E-TS-1095B-P6 E-TS-1096B-P3 E-TS-1096B-P6
商品コード 0947601 0947602 0947603 0947604 0947605 0947606 0947607 0947608
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm 0.12 ～ 0.15 mm 0.19 ～ 0.24 mm
対応径 標準 φ 8 ～ φ 65 mm（ポストプロセス：φ 1 ～ φ 65 mm）
対応径 オプション φ 5 ～ φ 140 mm（ポストプロセス：φ 1 ～ φ 140 mm）
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 2.8 mm ＜ 4.5 mm ＜ 2.8 mm ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 42 mm 82 mm 42 mm 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 1
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-OD-SAR
型式 E-TS-1191B-P3 E-TS-1191B-P6 E-TS-1192B-P3 E-TS-1192B-P6 E-TS-1195B-P3 E-TS-1195B-P6 E-TS-1196B-P3 E-TS-1196B-P6
商品コード 0947041 0947042 0947043 0947044 0947045 0947046 0947047 0947048
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm
対応径 標準 φ 8 ～ φ 65 mm（ポストプロセス：φ 1 ～ φ 65 mm）
対応径 オプション φ 5 ～ φ 140 mm（ポストプロセス：φ 1 ～ φ 140 mm）
ワーク形状 不連続面
ワーク最大周速 80 m/min 50 m/min 80 m/min 50 m/min
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 2.8 mm ＜ 4.5 mm ＜ 2.8 mm ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 42 mm 82 mm 42 mm 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-ID
型式 E-TS-1132B-P3 E-TS-1132B-P6 E-TS-1132B-N3 E-TS-1132B-N6 E-TS-1136B-P3 E-TS-1136B-P6 E-TS-1136B-N3 E-TS-1136B-N6
商品コード 0940713 0940714 0940715 0940716 0940717 0940718 0940719 0940720
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm
対応径 φ 3 ～ φ 120 mm
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 ー
リトラクト量（片側） ー
リトラクト機構
（リトラクト空気源）		 ー
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-ID-R
型式 E-TS-1142B-P3 E-TS-1142B-P6 E-TS-1142B-N3 E-TS-1142B-N6 E-TS-1146B-P3 E-TS-1146B-P6 E-TS-1146B-N3 E-TS-1146B-N6
商品コード 0940703 0940704 0940705 0940706 0940707 0940708 0940709 0940710
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.5 ～ 1.0 mm
対応径 φ 3 ～ φ 120 mm
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 電気式
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 リトラクト電源ユニットが必要
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-ID-AR
型式 E-TS-1182B-P3 E-TS-1182B-P6 E-TS-1182B-N3 E-TS-1182B-N6 E-TS-1186B-P3 E-TS-1186B-P6 E-TS-1186B-N3 E-TS-1186B-N6
商品コード 0940733 0940734 0940736 0940735 0940737 0940738 0940739 0940740
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.19 ～ 0.24 mm
対応径 φ 3 ～ φ 120 mm
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-ID-AR
型式 E-TS-1082B-P3 E-TS-1082B-P6 E-TS-1082B-N3 E-TS-1082B-N6 E-TS-1086B-P3 E-TS-1086B-P6 E-TS-1086B-N3 E-TS-1086B-N6
商品コード 0940803 0940804 0940793 0940794 0940807 0940808 0940810 0940811
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.19 ～ 0.24 mm
対応径 φ 3 ～ φ 120 mm
ワーク形状 連続面
ワーク最大周速 ー
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 1
備考 垂直面内取付 水平面内取付
基本仕様
品名 PULCOM Σ-ID-SAR
型式 E-TS-1202B-P3 E-TS-1202B-P6 E-TS-1202B-N3 E-TS-1202B-N6 E-TS-1206B-P3 E-TS-1206B-P6 E-TS-1206B-N3 E-TS-1206B-N6
商品コード 0940743 0940744 0940745 0940746 0940747 0940748 0940749 0940750
繰り返し精度 ≦1.0 ㎛/4 σ
測定力 0.75 N
直線性 0.5％ 以下
測定範囲 -200 ～ +500 ㎛
フロントトラベル（片側） 0.12 ～ 0.15 mm
対応径 φ 3 ～ φ 120 mm
ワーク形状 不連続面
ワーク最大周速 50 m/min
リトラクト方式 エア式（エア供給で測定）
リトラクト量（片側） ＜ 4.5 mm
リトラクト機構
（リトラクト空気源）		 0.3 ～ 0.5 MPa
標準フィンガ長 82 mm
防水規格 IP67 準拠
ケーブルの太さ・長さ φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m φ 8×3 m φ 8×6 m
質量（本体） 約 1.3 kg
出力数 2
備考 垂直面内取付 水平面内取付
