特長
ポストプロセス加工に最適化
ポストプロセスに対応したポスト表示LEDモデルです。
測定項目の測定値を表示し、加えてランク別LED により判定結果が一目で分かります。
視認性が向上
大型の3 色7seg LED を採用。離れていても、色別で判定結果が分かります。
高機能化により対応可能なアプリケーションが充実
2測定項目対応: 外径+端面、外径+外径測定など多彩なバリエーション
P記憶機能: 平面研削盤における加工後のダイナミック測定などに最適
BCD/BIN出力機能: I/O2基板の追加によりデータ出力可能
2つのRISC CPU搭載により高速・高性能
2 つのCPU 採用により各種信号を高速にデジタル処理スムージングフィルタの他に、7 段階のLPF(ローパスフィルタ)選択機能を標準搭載しています。
切欠き処理がリアルタイムに処理可能です。
データサンプリング機能

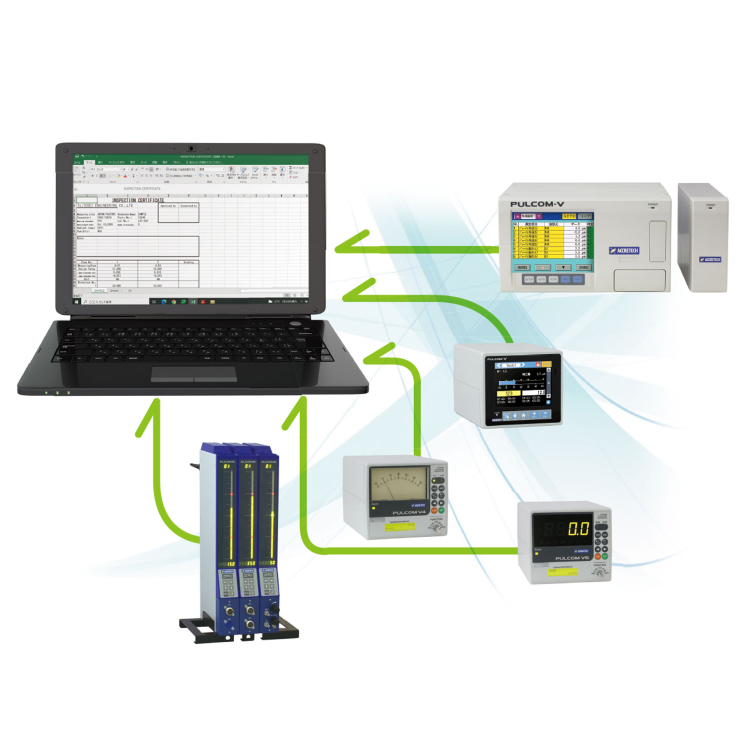

オプションのRS-232C インターフェース機能と別売のDataLink X を用いることで、測定データをExcelファイルに出力可能です。
出力データを活用し、加工データ管理用のグラフを作成することも可能です。

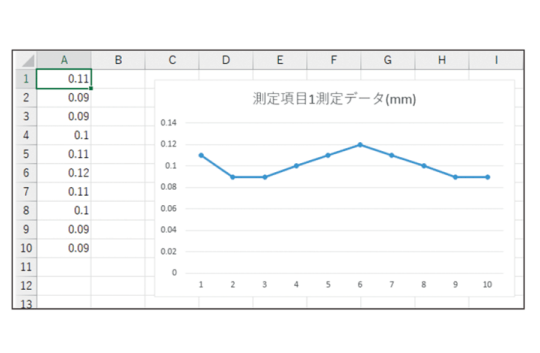

測定結果グラフ
優れた保守性
簡易式 I/O モニター搭載
マシンとの配線チェックが簡単に出来ます。
自己診断プログラムを搭載
対話式の確認で、ユーザーによる1 次メンテが簡単に行えます。
U600 と上位互換
オプションのI/O ケーブルを使用することによりU600 のリプレースが可能です。

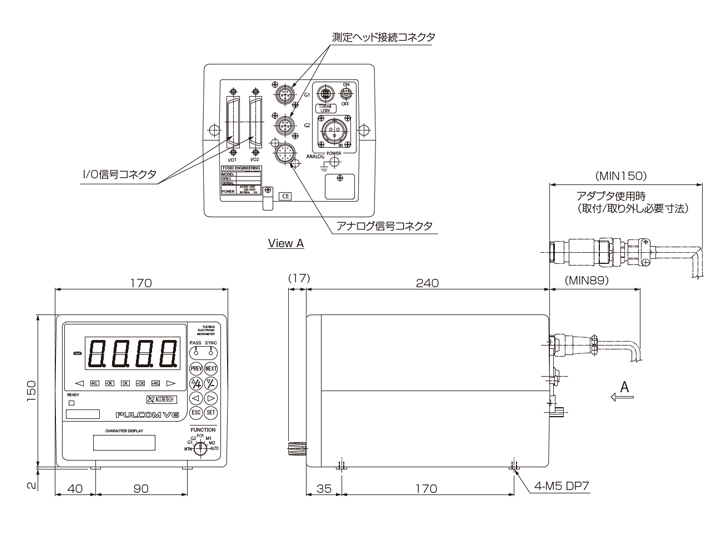

外観図

仕様
基本仕様 | |
品名 | PULCOM V6B |
代表型式 | E-PV6xx |
用途 | ポストプロセス加工の測定 |
表示方式 | 3 色 7 seg LED + LCD キャラクタディスプレイ |
表示項目 | 測定結果・各種設定・エラーメッセージ |
測定値表示範囲 | -999 ~ +999 ㎛ |
表示分解能 | 1 ㎛(-99.9 ~ +99.9 ㎛ の範囲では 0.1 ㎛) |
表示単位 | ㎛ |
ヒューマンインターフェイス | シートキー + ロータリー SW |
サンプリング速度 | 1 msec |
データ更新時間 | 8 msec |
表示分離 / パネル型モデル | ー |
IP 等級 | IP54(フロントパネルのみ) |
使用周囲温度 / 湿度 | 0℃ ~ 40℃ / 10 ~ 90% R.H.(結露なき事) |
耐振動/耐衝撃 | JIS C1003 準拠(X、Y、Z 0.3 mm、10 ~ 55Hz) |
CEマーク | 一部対応 |
外観寸法(W)×(D)×(H) / 質量 | 170 × 240 × 152 mm/ 約 3.6 kg |
電源電圧 / 消費電力 | AC85 ~ 250 V/30 VA |
付属品 | 電源ケーブル 6 m、I/O-1 入出力ケーブル、ヒューズ × 2、取扱説明書 |
オプション
オプション | ||
商品コード | 品名 | 備考 |
0935110 | 外部オフセット(グレード) | 外部信号によって測定データを補正する機能 |
0935111 | P 型記憶(同期有り) | 連続測定値の最大値、最小値、P-P 値を記憶する機能 |
0935112 | BCD/BINARY(オープンコレクタ)出力機能 | 測定データを BCD もしくはバイナリ方式で出力する機能 |
0935113 | BCD/BINARY(オープンエミッタ)出力機能 | 測定データを BCD もしくはバイナリ方式で出力する機能 |
0935114 | BCD/BINARY(オープンドレイン)出力機能 | 測定データを BCD もしくはバイナリ方式で出力する機能 |
0935115 | ポスト記憶(同期無し) | ポスト測定での最大値、最小値、P-P 値を記憶する機能 |
0935116 | アナログ出力機能 | 設定された測定項目データを電圧変換して外部へ出力する機能 |
0935117 | 2 測定項目(M2)対応 | 測定項目 2 を設定可能にする |
0935119 | リピートカウンタ | ポスト向け:仕上がり寸法の変位を監視し、加工機に反映する機能 |
0935120 | RS-232C インタフェース機能 | RS-232C 端子追加 |
0930704 | ラックマウントアダプタ | 設置用台座 |
0930705 | PULCOM T 互換ラックマウントアダプタ | PULCOM T からのリプレイス時に使用する設置用台座 |
0930707 | PULCOM T 代替ベース取付板 | PULCOM T からのリプレイス時に使用する設置用機器 |
0930708 | アナログ出力ケーブル | アナログ出力での判定結果を出力する際の出力ケーブル |
0935123 | U600⇔V6 I/O 変換ケーブル(OUT1 用) | U600からのリプレース用 |
0935124 | U600⇔V6 I/O 変換ケーブル(BCD 出力用) | U600からのリプレース用 |
0935125 | U600⇔V6 I/O 変換ケーブル(OUT1、OUT2 用) | U600からのリプレース用 |
0935128 | V6 専用 RS-232C 出力ケーブル | RS-232C 接続用ケーブル |
0935129 | I/O1 ケーブル 長さ特殊(1 m 当たり) | 長さ指定用m単価 |
0935130 | I/O2 ケーブル 長さ特殊(1 m 当たり) | 長さ指定用m単価 |
0937722 | 電源ケーブル 長さ特殊(1 m 当たり) | 長さ指定用m単価 |
0935132 | V6 専用 RS-232C 出力ケーブル 長さ特殊(1 m 当たり) | 長さ指定用m単価 |
0937500 | DataLink X | Windows 10 対応 |
0935039 | 承認用システム仕様書作成料 | システム注文を含まない場合 |
0935040 | 取説追加費用 | 3 部以上必要な場合 |
