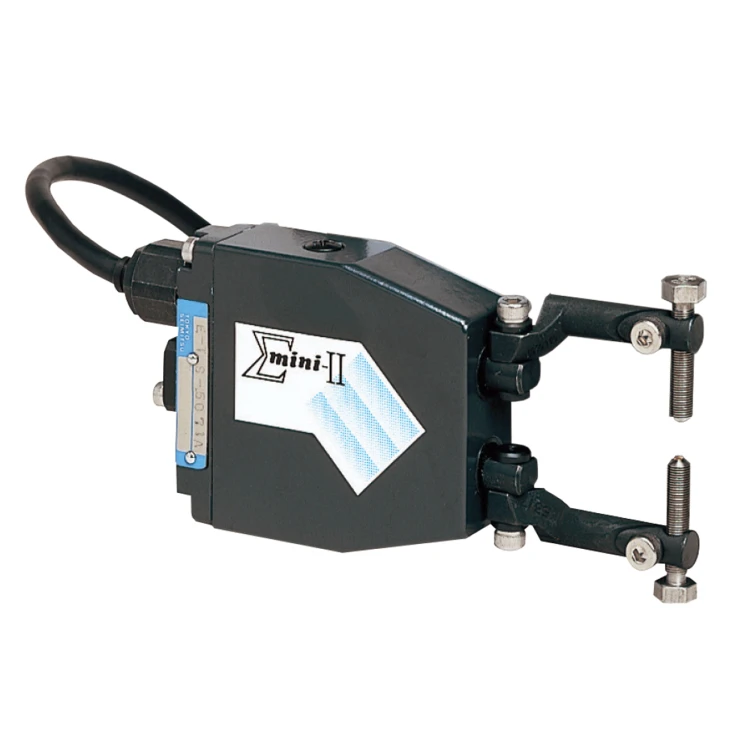

特長
コンパクト
標準のPULCOM Σに比べ、本体寸法が幅・奥行き・高さとも2/3、容積比ならわずか30％の大きさ。さらにこのサイズで最大φ 50 mm までのワイドな測定レンジを実現しています。
外径・内径・振れ測定可能
標準的な外径・内径測定だけでなく、幅・振れ測定なども測定できます。
豊富なオプション
MOD、Γ II、ΓⅢ等と共通のコンタクトとフィンガの組み合わせで、幅広い測定に対応可能です。例えば、小径専用コンタクトでφ 1 ～φ 10 mm が測定できます。
高精度
メカニズムは径測定のスタンダードゲージ、PULCOMΣを踏襲。「高精度」「安定性」「剛性」「信頼性」等は、そのままPULCOM mini Σ - Ⅱにも当てはまります。
外観図

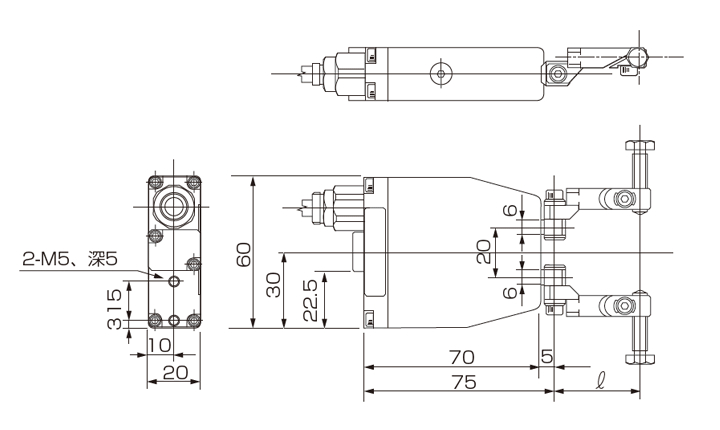

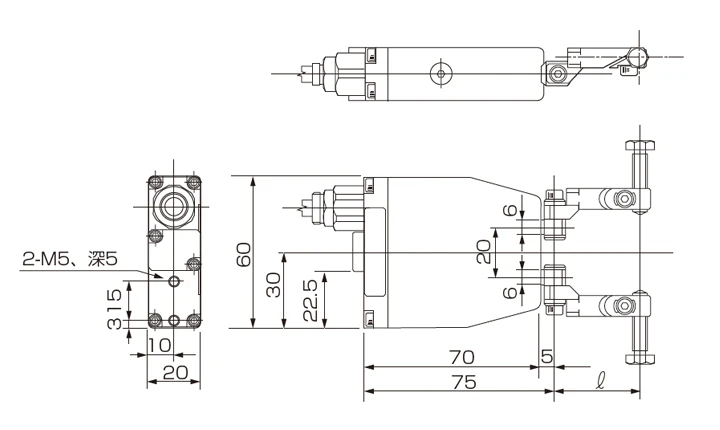

E-TS-5071A、5075A

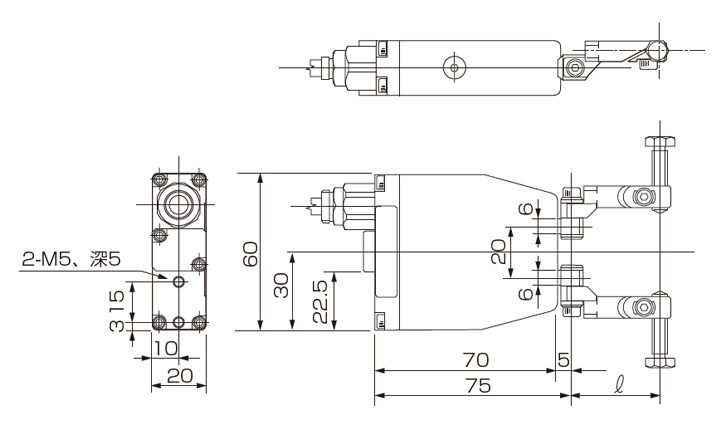

E-TS-5151A、5155A

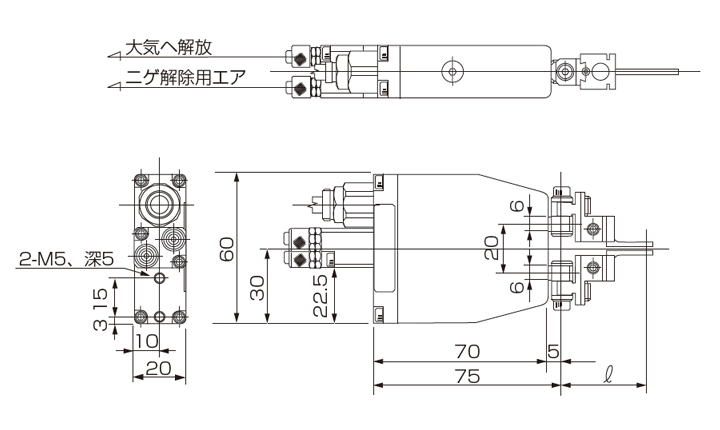

E-TS-5091A、5095A、5161A、5165A

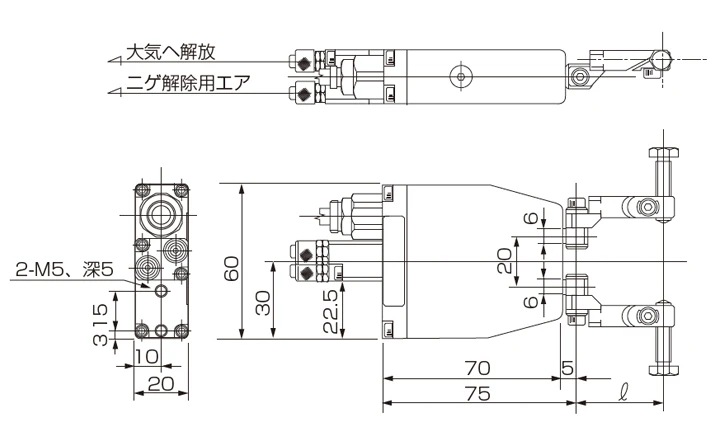

E-TS-5181、5185A
仕様
| 基本仕様 | ||||||||
| 品名 | PULCOM mini Σ-Ⅱ-OD | |||||||
| 型式 | E-TS-5071A-P3 | E-TS-5075A-P3 | E-TS-5151A-P3 | E-TS-5155A-P3 | ||||
| 商品コード | 0942750 | 0942757 | 0942760 | 0942767 | ||||
| 繰り返し精度 | ≦0.5 ㎛/4 σ | |||||||
| 測定力 | 0.6 N | |||||||
| 直線性 | ー | |||||||
| 測定範囲 | ±500 ㎛ | |||||||
| フロントトラベル（片側） | 0.12 ～ 0.15 mm | |||||||
| 対応径 | φ 8 ～ φ 50 mm | |||||||
| ワーク形状 | 連続面 円筒外径・外幅 |
連続面 円筒外径・外幅・振れ / 直径切替測定 |
||||||
| リトラクト方式 | ー | |||||||
| リトラクト量（片側） | ー | |||||||
| リトラクト機構 （リトラクト空気源） |
ー | |||||||
| 標準フィンガ長 | 35 mm | |||||||
| 防水規格 | IP67 準拠 | |||||||
| ケーブルの太さ・長さ | φ 6 × 3 m | |||||||
| 質量（本体） | 約 0.4 kg | |||||||
| 出力数 | 1 | 2 | ||||||
| 備考 | 垂直内面基準取付 | 水平面内基準取付 | 垂直面基準取付 | 水平面内基準取付 | ||||
| 基本仕様 | ||||||||
| 品名 | PULCOM mini Σ-Ⅱ-OD-AR | PULCOM mini Σ-Ⅱ-ID-AR | ||||||
| 型式 | E-TS-5091A-P3 | E-TS-5095A-P3 | E-TS-5161A-P3 | E-TS-5165A-P3 | E-TS-5181A-P3 | E-TS-5185A-P3 | E-TS-5181A-N3 | E-TS-5185A-N3 |
| 商品コード | 0942821 | 0942828 | 0942770 | 0942771 | 0942780 | 0942789 | 0942781 | 0942790 |
| 繰り返し精度 | ≦0.5 ㎛/4 σ | |||||||
| 測定力 | 0.6 N | |||||||
| 直線性 | ー | |||||||
| 測定範囲 | ±500 ㎛ | |||||||
| フロントトラベル（片側） | 0.12 ～ 0.15 mm | |||||||
| 対応径 | φ 8 ～ φ 50 mm（ポストプロセス：φ 1 ～φ 50 mm） | φ 3 ～ φ 50 mm | ||||||
| ワーク形状 | 連続面 円筒外径・外幅 |
連続面 円筒外径・外幅・振れ / 直径切替測定 |
連続面 円筒内径・内幅 |
|||||
| リトラクト方式 | エア式（エア供給で測定） | |||||||
| リトラクト量（片側） | ＜1.2 mm | |||||||
| リトラクト機構 （リトラクト空気源） |
0.3 ～ 0.5 MPa | |||||||
| 標準フィンガ長 | 35 mm | |||||||
| 防水規格 | IP67 準拠 | |||||||
| ケーブルの太さ・長さ | φ 6 ～ 3 m | |||||||
| 質量（本体） | 約 0.4 kg | |||||||
| 出力数 | 1 | 2 | ||||||
| 備考 | 垂直面内基準取付 | 水平面内基準取付 | 垂直面内基準取付 | 水平面内基準取付 | 垂直面内基準取付 | 水平面内基準取付 | 垂直面内基準取付 負極性 |
水平面内基準取付 負極性 |
