特長
小型、高精度
従来の小型ヘッド（mini Σ-Ⅱ）と同等のコンパクトサイズで高精度化を実現しています。
高耐久性、高剛性
独自の支点機構は内部に摺動部・摩擦部がなく、高い耐久性と剛性を併せ持ちます。
温度変化に強い
センサの性能向上により、環境温度が変化した時の測定値変動を抑えました。
ワーク傷防止
エアリトラクト機構の改良により、ワークへのソフトランディングを実現しました。

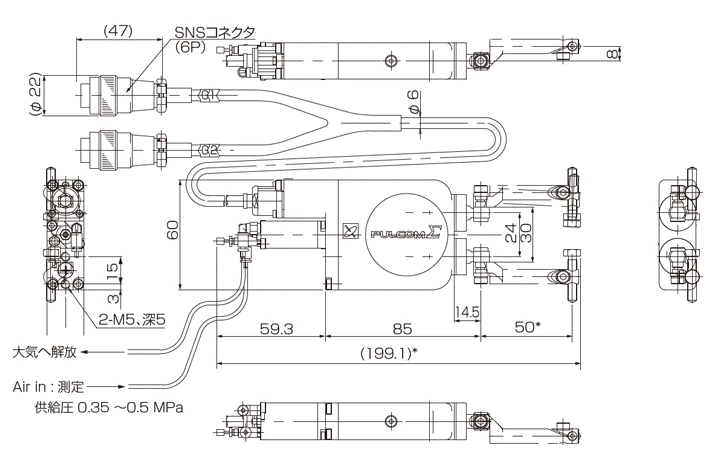

外観図
E-TV-5152A, 5156A
* 図はフィンガ長50 mm 仕様です。
仕様
| 基本仕様 | ||||||
| 品名 | PULCOM mini Σ-V-OD | PULCOM mini Σ-V-OD-AR | ||||
| 型式（垂直面内） | E-TV-5151A-P3 | E-TV-5152A-P3 | E-TV-5153A-P3 | E-TV-5161A-P3 | E-TV-5162A-P3 | E-TV-5163A-P3 |
| 商品コード（垂直面内） | 0940961 | 0940962 | 0940963 | 0940971 | 0940972 | 0940973 |
| 型式（水平面内） | E-TV-5155A-P3 | E-TV-5156A-P3 | E-TV-5157A-P3 | E-TV-5165A-P3 | E-TV-5166A-P3 | E-TV-5167A-P3 |
| 商品コード（水平面内） | 0940965 | 0940966 | 0940967 | 0940975 | 0940976 | 0940977 |
| 繰り返し精度 | ≦1.0 ㎛/4 σ | ≦0.2 ㎛/4 σ | ||||
| 測定力 | 0.75 N | |||||
| 直線性 | 0.1% を超え 0.5％ F.S. 以下 | |||||
| 測定範囲 | -0.1 ～ +0.5 mm | |||||
| フロントトラベル | 0.12 ～ 0.15 mm | |||||
| 対応径 | φ 1 ～ φ 50 mm | |||||
| ワーク形状 | 連続面 | |||||
| リトラクト方式 | ー | エア式（エア供給で測定） | ||||
| リトラクト量 | ー | 3 mm 以下 | 3.5 mm 以下 | 4 mm 以下 | ||
| リトラクト機構（リトラクト空気源） | ー | 0.35 ～ 0.5 MPa | ||||
| 標準フィンガ長 | 35 mm | 50 mm | 65 mm | 35 mm | 50 mm | 65 mm |
| 防水規格 | IP67 準拠 | |||||
| ケーブルの太さ・長さ | φ 6 × 3 m | |||||
| 質量（ケーブル含め） | 約 0.7 kg（本体部 0.4 kg、ケーブル 3 m） | |||||
| 出力数 | 2 | |||||
| 備考 | リトラクト量は出荷時調整可能（上記は最大値） | |||||
| 基本仕様 | ||||||
| 品名 | PULCOM mini Σ-V-ID-AR | |||||
| 型式（垂直面内） | E-TV-5181A-P3 | E-TV-5182A-P3 | E-TV-5183A-P3 | |||
| 商品コード（垂直面内） | 0940981 | 0940982 | 0940983 | |||
| 型式（水平面内） | E-TV-5185A-P3 | E-TV-5186A-P3 | E-TV-5187A-P3 | |||
| 商品コード（水平面内） | 0940985 | 0940986 | 0940987 | |||
| 繰り返し精度 | ≦0.2μm/4σ | |||||
| 測定力 | 0.75 N | |||||
| 直線性 | 0.1%を超え 0.5％ F.S. 以下 | |||||
| 測定範囲 | -0.1 ～ +0.5 mm | |||||
| フロントトラベル | 0.12 ～ 0.15 mm | |||||
| 対応径 | φ 3 ～ φ 50 mm | |||||
| ワーク形状 | 連続面 | |||||
| リトラクト方式 | エア式（エア供給で測定） | |||||
| リトラクト量 | 3 mm 以下 | 3.5 mm 以下 | 4 mm 以下 | |||
| リトラクト機構（リトラクト空気源） | 0.35 ～ 0.5 MPa | |||||
| 標準フィンガ長 | 35 mm | 50 mm | 65 mm | |||
| 防水規格 | IP67 準拠 | |||||
| ケーブルの太さ・長さ | φ 6 × 3 m | |||||
| 質量（ケーブル含め） | 約 0.7 kg（本体部 0.4 kg、ケーブル 3 m） | |||||
| 出力数 | 2 | |||||
| 備考 | リトラクト量は出荷時調整可能（上記は最大値） | |||||
