PULCOM Super Σ

サポートメニュー・サポート拠点

製品に関するお問い合わせはこちら

お問い合わせ

より詳しい仕様が知りたい方

カタログダウンロード

特長外観図仕様

特長

インラインで0.1 μm の繰り返し

繰り返し精度0.1 μm ／4σです。

温度変化に強い

温度環境が10℃変化したとき測定値の変化は0.5 μm 以下です。

※

標準フィンガコンタクトを使用し、弊社指定環境下で測定した値です。

長時間のウォームアップ不要

電源投入後10 分で測定値の変化は0.1 μm 以下です。

外観図

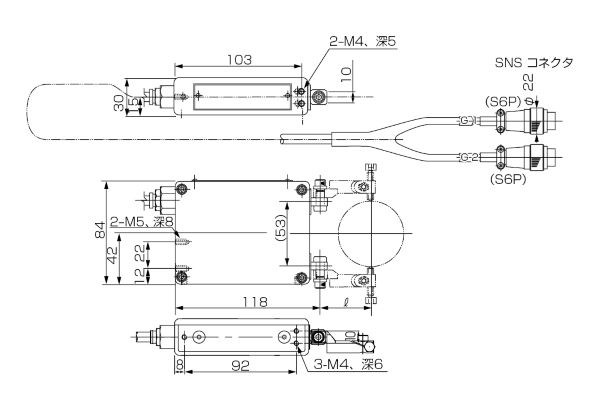

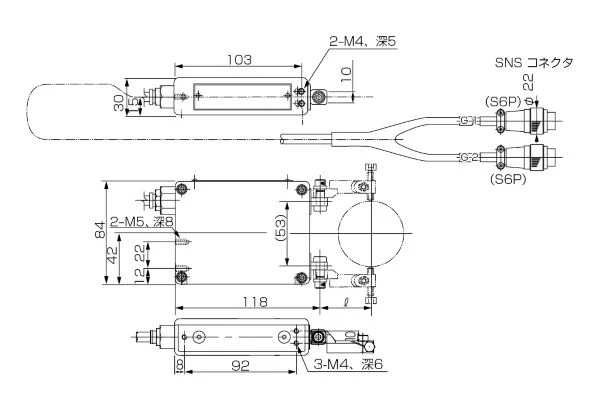

E-TS-7151 、7152 、7155 、7156

E-TS-7151 、7152 、7155 、7156

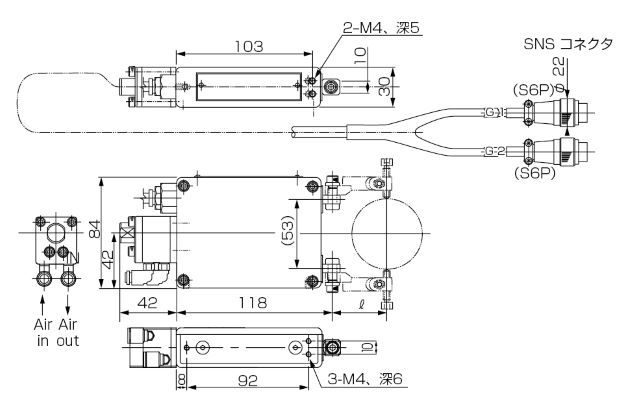

E-TS-7161 、7162 、7165 、7166

E-TS-7161 、7162 、7165 、7166

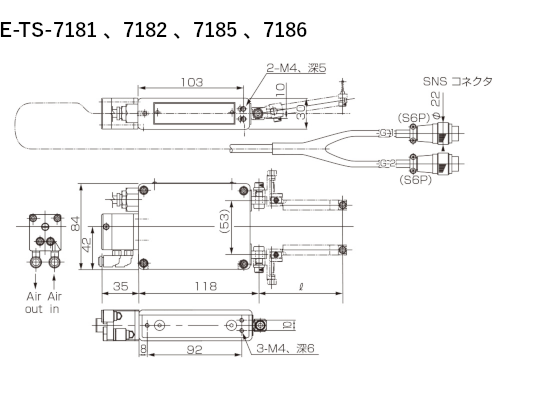

E-TS-7181 、7182 、7185 、7186

仕様

基本仕様
品名	PULCOM Super Σ-OD
型式	E-TS-7151-P3	E-TS-7151-P6	E-TS-7152A-P3	E-TS-7152A-P6	E-TS-7155A-P3	E-TS-7155A-P6	E-TS-7156A-P3	E-TS-7156A-P6
商品コード	0948001	0948002	0948003	0948004	0948006	0948007	0948005	0948010
繰り返し精度	≦0.1 ㎛/4 σ
測定力	0.75 N
直線性	0.5% 以下
測定範囲	ー
フロントトラベル（片側）	0.12 ～ 0.15 mm		0.19 ～ 0.24 mm		0.12 ～ 0.15 mm		0.19 ～ 0.24 mm
対応径	φ 8 ～ φ 65 mm
ワーク形状	連続面円筒外径
リトラクト方式	ー
リトラクト量（片側）	ー
リトラクト機構（リトラクト空気源）	ー
標準フィンガ長	42 mm		82 mm		42 mm		82 mm
防水規格	IP67 準拠
ケーブルの太さ・長さ	φ 8×3 m	φ 8×6 m	φ 8×3 m	φ 8×6 m	φ 8×3 m	φ 8×6 m	φ 8×3 m	φ 8×6 m
出力数	2
質量（ケーブル含め）	約 1.3 kg

基本仕様
品名	PULCOM Super Σ-OD-AR
型式	E-TS-7161-P3	E-TS-7161-P6	E-TS-7162A-P3	E-TS-7162A-P6	E-TS-7165A-P3	E-TS-7165A-P6	E-TS-7166A-P3	E-TS-7166A-P6
商品コード	0948011	0948012	0948013	0948014	0948015	0948016	0948017	0948018
繰り返し精度	≦0.2 ㎛/4 σ
測定力	0.75 N
直線性	0.5% 以下
測定範囲	ー
フロントトラベル（片側）	0.12 ～ 0.15 mm		0.19 ～ 0.24 mm		0.12 ～ 0.15 mm		0.19 ～ 0.24 mm
対応径	φ 8 ～ φ 65 mm（ポストプロセス：φ 1 ～ φ 65 mm）
ワーク形状	連続面円筒外径・外幅
リトラクト方式	エア式（エア供給で測定）
リトラクト量（片側）	≦ 1.5 mm	≦ 2.4 mm	≦ 1.5 mm	≦ 2.4 mm	≦ 1.5 mm	≦ 2.4 mm	≦ 1.5 mm	≦ 2.4 mm
リトラクト機構（リトラクト空気源）	0.3 ～ 0.5 MPa
標準フィンガ長	42 mm		82 mm		42 mm		82 mm
防水規格	IP67 準拠
ケーブルの太さ・長さ	φ 8×3 m	φ 8×6 m	φ 8×3 m	φ 8×6 m	φ 8×3 m	φ 8×6 m	φ 8×3 m	φ 8×6 m
出力数	2
質量（ケーブル含め）	約 1.3 kg

基本仕様

品名

PULCOM Super Σ-OD-AR

型式

E-TS-7181-P3

E-TS-7181-P6

E-TS-7182A-P3

E-TS-7182A-P6

E-TS-7185A-P3

E-TS-7185A-P6

E-TS-7186A-P3

E-TS-7186A-P6

E-TS-7182A-N3

E-TS-7182A-N6

E-TS-7186A-N3

E-TS-7186A-N6

商品コード

0948021

0948022

0948023

0948024

0948025

0948026

0948027

0948028

0948030

0948031

0948032

0948033

繰り返し精度

≦0.2 ㎛/4 σ

測定力

0.75 N

直線性

0.5% 以下

測定範囲

ー

フロントトラベル（片側）

0.12 ～ 0.15 mm

0.19 ～ 0.24 mm

0.12 ～ 0.15 mm

0.19 ～ 0.24 mm

対応径

φ 3 ～ φ 65 mm

ワーク形状

連続面
円筒外径・外幅

リトラクト方式

エア式（エア供給で測定）

リトラクト量（片側）

≦ 1.5 mm

≦ 2.4 mm

≦ 1.5 mm

≦ 2.4 mm

リトラクト機構
（リトラクト空気源）

0.3 ～ 0.5 MPa

標準フィンガ長

42 mm

82 mm

42 mm

82 mm

防水規格

IP67 準拠

ケーブルの太さ・長さ

φ 8×3 m

φ 8×6 m

φ 8×3 m

φ 8×6 m

φ 8×3 m

φ 8×6 m

φ 8×3 m

φ 8×6 m

φ 8×3 m

φ 8×6 m

φ 8×3 m

φ 8×6 m

出力数

2

質量（ケーブル含め）

約 1.3 kg
