ダイヤモンドブレードの性能を引き出し安定した品質を提供するドレッシングプレート

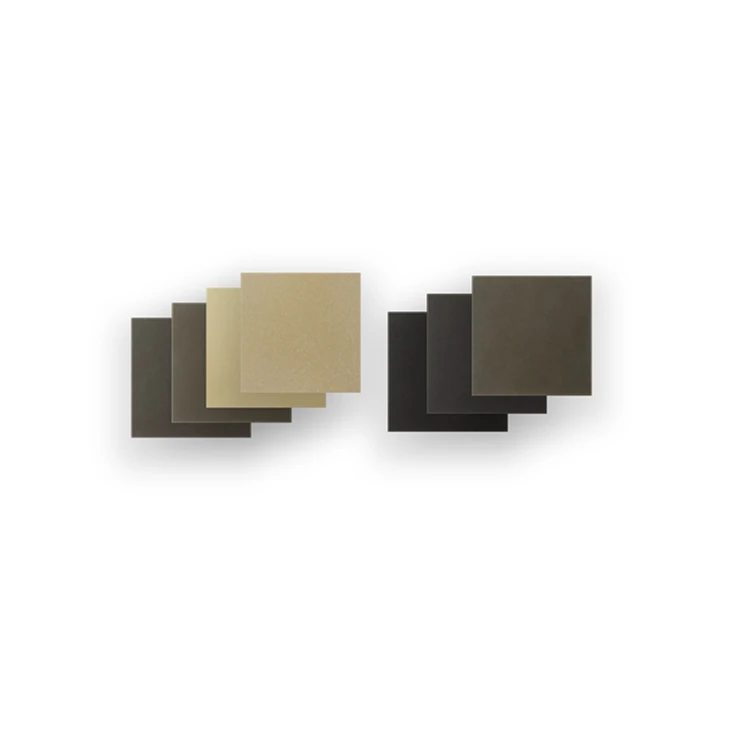

ドレッシングプレート
品質の安定とブレードの切れ味を保つドレッシングプレート。
最適な条件下でのドレスにより、ブレードの目詰りを解消します。
製品に関するお問い合わせはこちら
お問い合わせ
より詳しい仕様が知りたい方
カタログダウンロード
特長
高い焼結技術で、あらゆるアプリケーションに対応できる特性を引き出す
独自製法により均一な砥粒分散と性能安定性を実現
特殊砥粒を使用し、高い切れ味と耐磨耗性向上を実現
QFNパッケージ切断用にも実績

加工対象

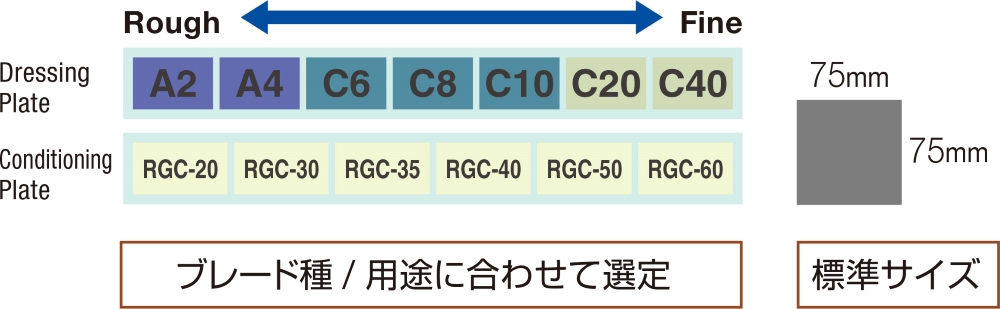

各種ブレードの砥粒径毎にラインナップ
加工例 ドレッシングプレート
加工例 ドレッシングプレート

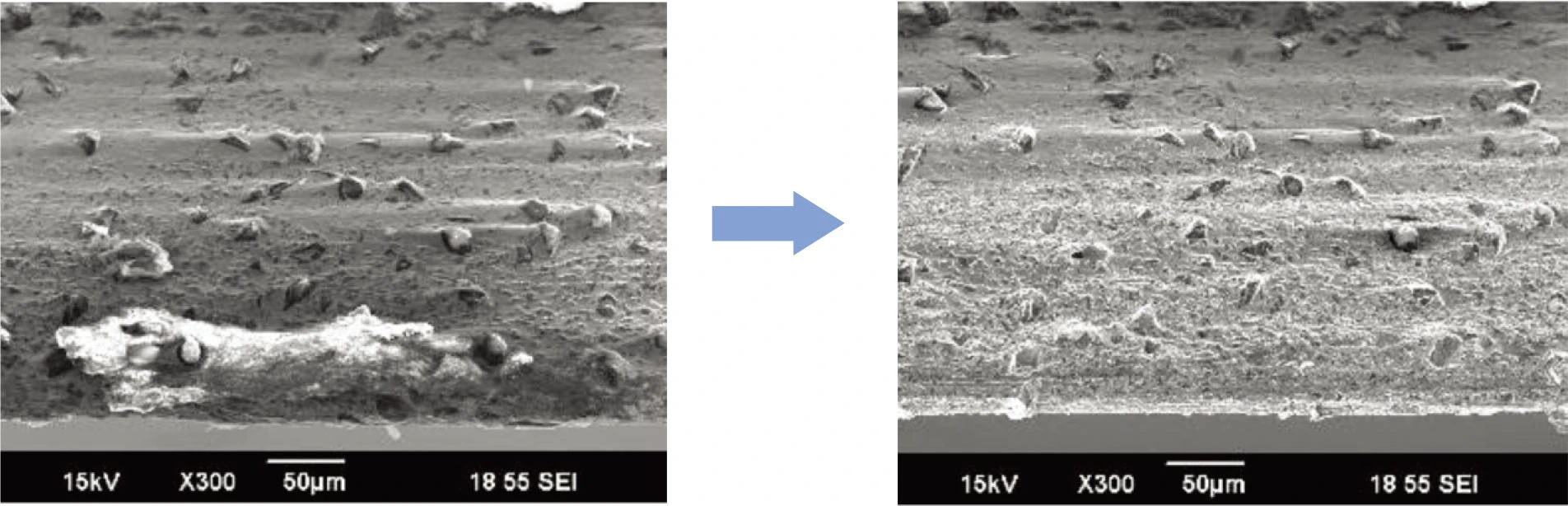

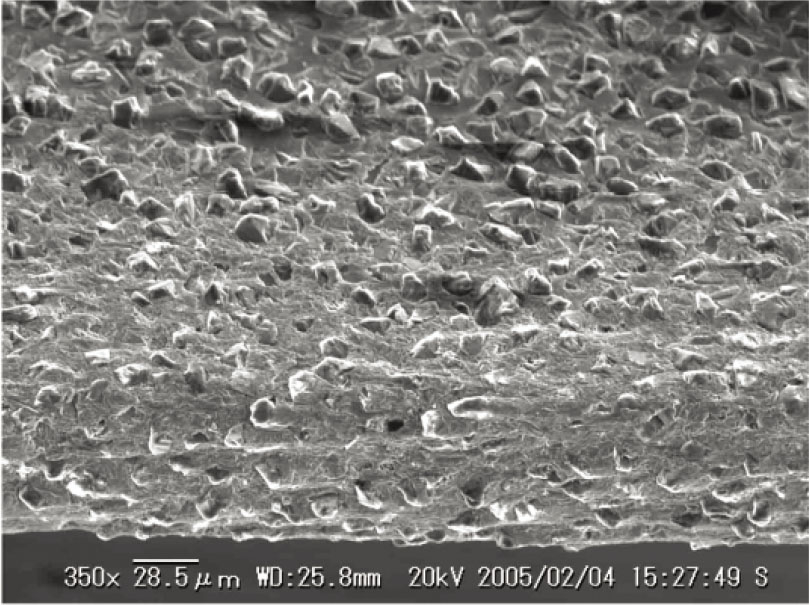

初期ドレス終了後のブレード表面(ニッケルブレード #800)
n = 30,000 1/min
f = 50 mm/sec
△s = 0.5 mm
N = 50本
最適な条件での中間ドレスにより、ブレードの目詰りを解消

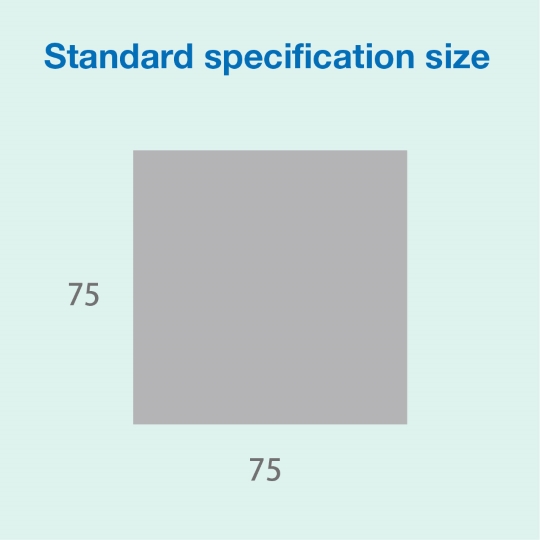

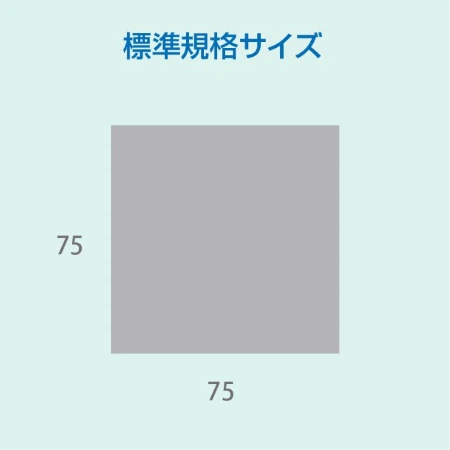

■規格
タイプ | 砥粒 | 厚さと表示 | 適用砥粒 | ||||
(um) | 1mm | 2mm | 3mm | 電鋳ブレード | メタルブレード | レジンブレード | |
A2 | WA200 | A2-1 | A2-2 | A2-3 | 325~400 | 140~230 | |
A4 | WA400 | A4-1 | A4-2 | A4-3 | 400~600 | 325 | 270~325 |
C6 | GC600 | C6-1 | C6-2 | 500~700 | 400~800 | 400~500 | |
C8 | GC800 | C8-1 | C8-2 | 700~1000 | 600~1000 | 600 | |
C10 | GC1000 | C10-1 | C10-2 | 800~1000 | 800~1300 | ||
C20 | GC2000 | C20-1 | 1200~1300 | 1000~2000 | |||
C40 | GC4000 | C40-1 | 2000~ | 2000~ |
※
ドレス条件については個別対応いたします。
※
テープ付もございます。

※
特殊寸法はご相談ください。
