AD2000T/S※

※スピンドル搭載仕様 T(TWIN):対向型2軸スピンドル仕様、S(Single)：1軸スピンドル仕様
対向型2軸スピンドルを対角線上に配置、省スペース設計でありながら、高メンテナンス性の両立を実現。
独自開発した軸機構の採用により、X、Y、Z軸の高速化、スループット向上に貢献します。スピンドルは定格1.8kWの高出力スピンドルを標準搭載。

よくある質問サポートメニュー・サポート拠点用語集

製品に関するお問い合わせはこちら

お問い合わせ

より詳しい仕様が知りたい方

カタログダウンロード

特長仕様メンテナンス

特長

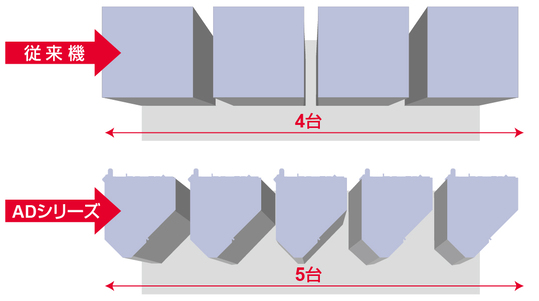

・省スペース設計

独自開発した斜めレイアウト設計。通常オペレーションからメンテナンスまで、すべて前面からアクセス可能。
複数台並べて設置する場合、側面のメンテナンスエリアを削減できるため、従来機 4台分の設置スペースに

5台のAD2000T/Sが設置できます。

・生産性（スループット）の向上

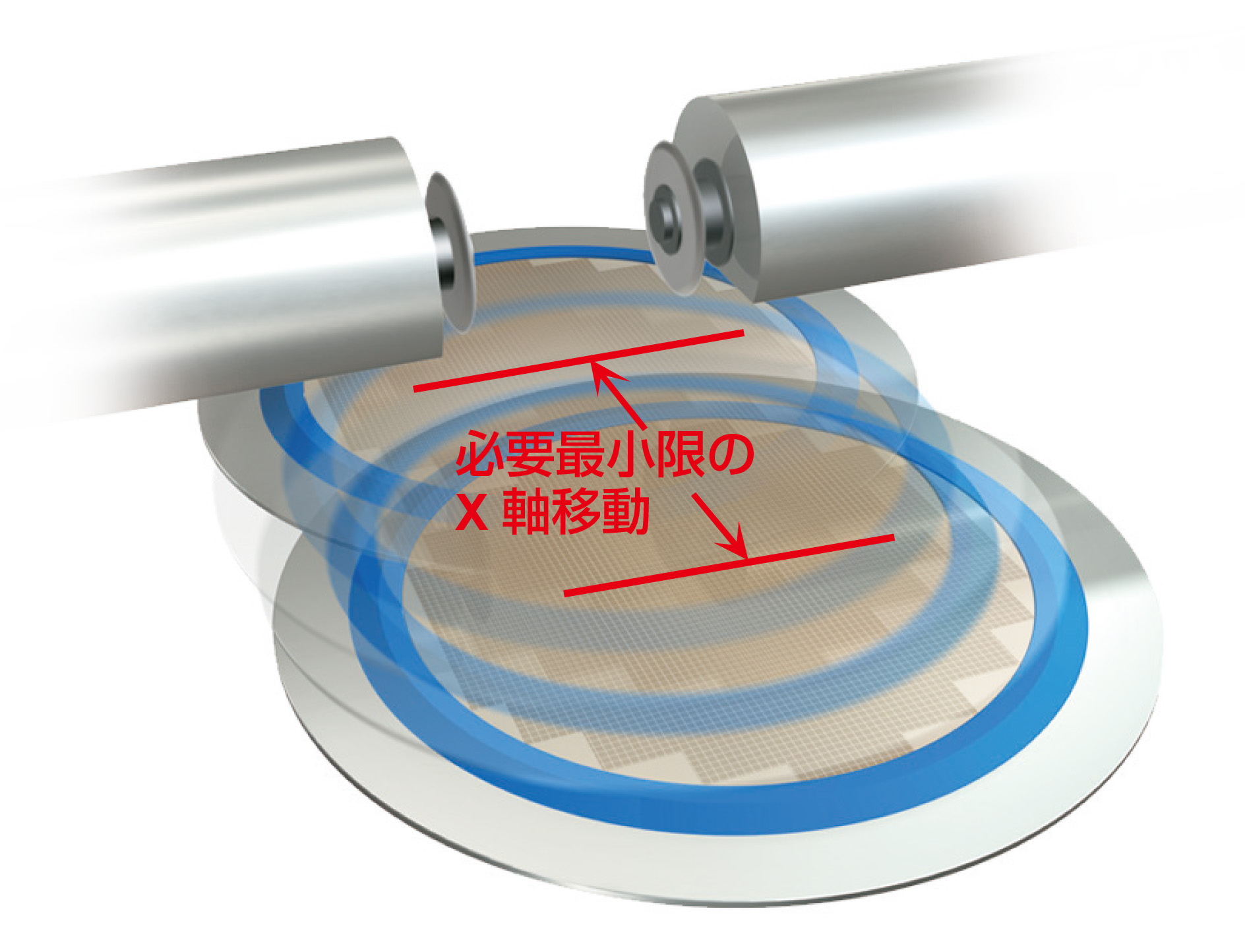

対向型2軸スピンドルデザイン、必要最小限のX軸移動で無駄のない加工を実現。
X軸速度 1,000mm/sec、Ｙ軸速度 300mm/sec、Ｚ軸速度 80mm/sec
X、Y、Z 軸の全てにサーボモーターを採用、軸速度の高速化
制御ソフトの最適化＋ 3 軸同期制御による加工時間の短縮化を実現
光学式カッタセットユニット（通称：OPC）２個標準搭載。同時セットアップによる待機時間の削減

・高性能・高出力スピンドル標準搭載

定格1.8kW, 最高回転数60,000rpm。
定格2.2kW の高トルクスピンドルもオプションで搭載可能。
Siから電子部品まで、幅広いデバイスのダイシングに対応。

・操作性

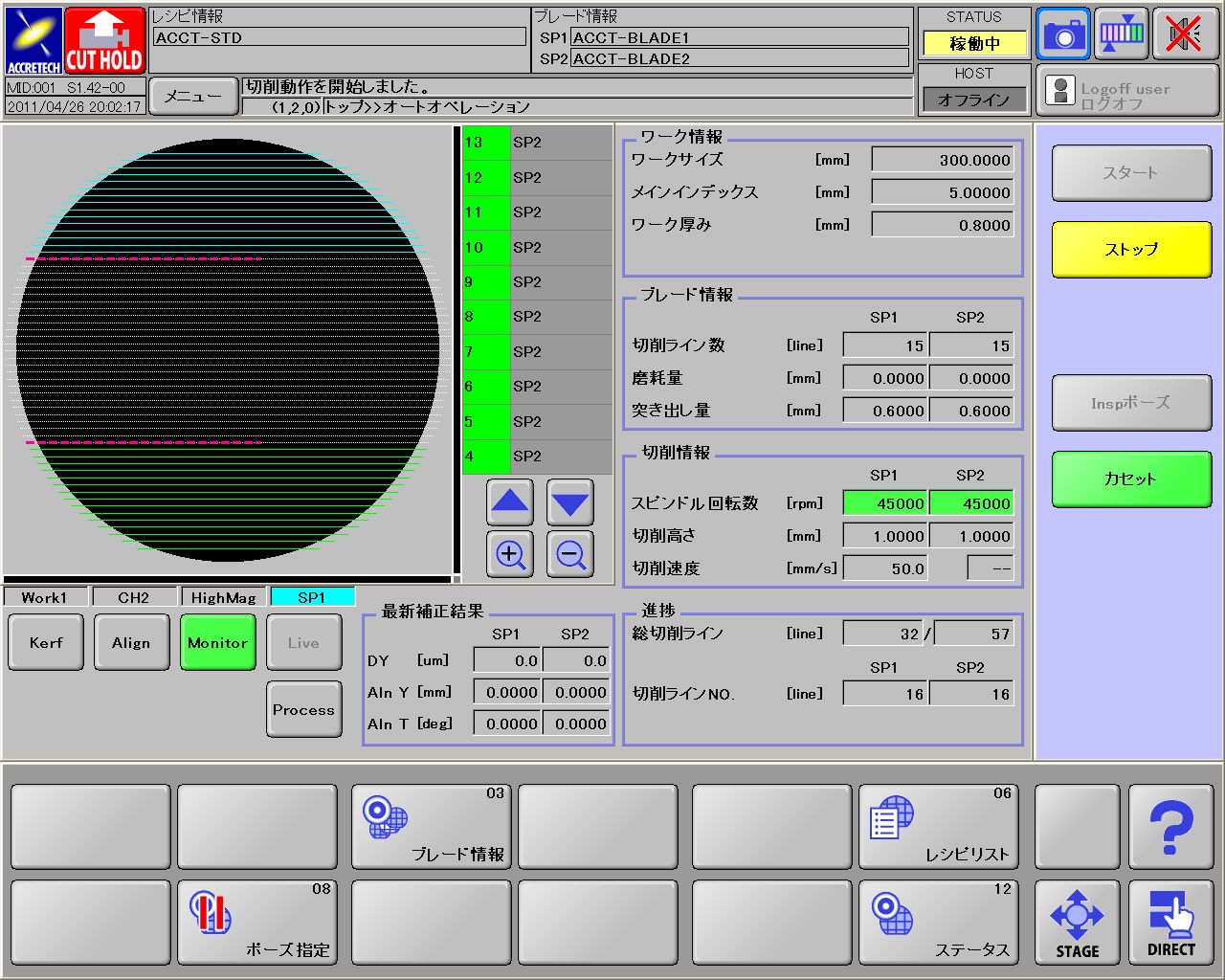

17inchタッチパネル＋GUI（Graphical User Interface）を採用。
アイコン化されたボタンをタッチするだけで簡単操作で快適なオペレーションを実現します。
使い慣れた、AD/SSシリーズと共通の操作体系を搭載。

・豊富なオプション設定

中間ドレス機能、内蔵UV照射システム、バーコードリーダーによる自動レシピ切替え機能、イオナイザー etc
オプションユニットの小型化、内部最適設計により主要オプションユニットの内蔵が可能

・HDD 内にレシピデータを10000件以上管理可能

・USB ポート標準搭載

USBメモリを外部記憶装置として使用可能

・エコ機能標準搭載

バキュームコントロール制御の最適化にてエアー消費量を削減

仕様

最大ワークサイズ		Φ 200 mm
スピンドル	レイアウト^※	T（TWIN）：対向型2 軸スピンドル仕様 S（Single）：1 軸スピンドル仕様
	定格	1.8 kW
	最高回転数	60,000 rpm
X軸	切削可能範囲	260 mm
X軸	最高速度	1000 mm/s
Y1/Y2 軸	切削可能範囲	260 mm
	最高速度	300 mm/s
	制御分解能	0.078 μm
	累積精度	0.002 mm / 210 mm
Z1/Z2 軸	ストローク	34 mm
	分解能	0.002 μm
	最高速度	80 mm/sec
	繰返し精度	0.001 mm
θ軸	回転範囲	380°
諸元	電圧	三相AC200 ～ 220 V ±10％（上記以外はトランスにて対応）
	消費電力	6.0 kVA (MAX)
	エアー供給圧力	0.55 ～ 0.7 MPa
	エアー平均消費量	210 L/min (0.55 MPa 時)
	切削水、その他（圧力）	0.3 ～ 0.5 MPa
	切削水、その他（最大流量）	切削水：10.0 L/min その他：3.6 L/min
	冷却水（圧力）	0.3 ～ 0.5 MPa
	冷却水（最大流量）	3.4 L/min (0.3 MPa 時)
	排気流量	5.0 m³/ min more
装置寸法（W x D x H）		1080 mm x 1190 mm x 1900 mm
装置重量		1100 kg
